পণ্যের বিবরণ:
|
| টাইপ: | 10Gbps CSFP+ ট্রান্সসিভার | ডেটা রেট (জিবিপিএস): | 10.3Gbps/10.3Gbps |
|---|---|---|---|
| ফর্ম ফ্যাক্টর: | CSFP+ | তরঙ্গদৈর্ঘ্য(Ch1): | TX1310nm/RX1270nm |
| তরঙ্গদৈর্ঘ্য(Ch2): | Tx1270nm/Rx1330nm | উপাদান: | DFB+PIN |
| সংক্রমণ: | 20 কিমি | DOM/DDM: | সমর্থিত |
| কীওয়ার্ড: | 2 ফাইবার বিআইডিআই ট্রান্সসিভার 20 কিমি | ||
| বিশেষভাবে তুলে ধরা: | 10G কমপ্যাক্ট SFP,DOM কমপ্যাক্ট SFP,ডুয়াল BIDI ট্রান্সসিভার |
||

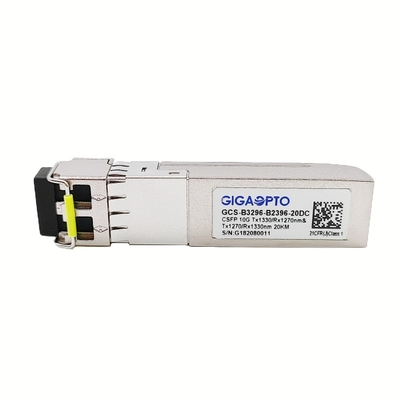

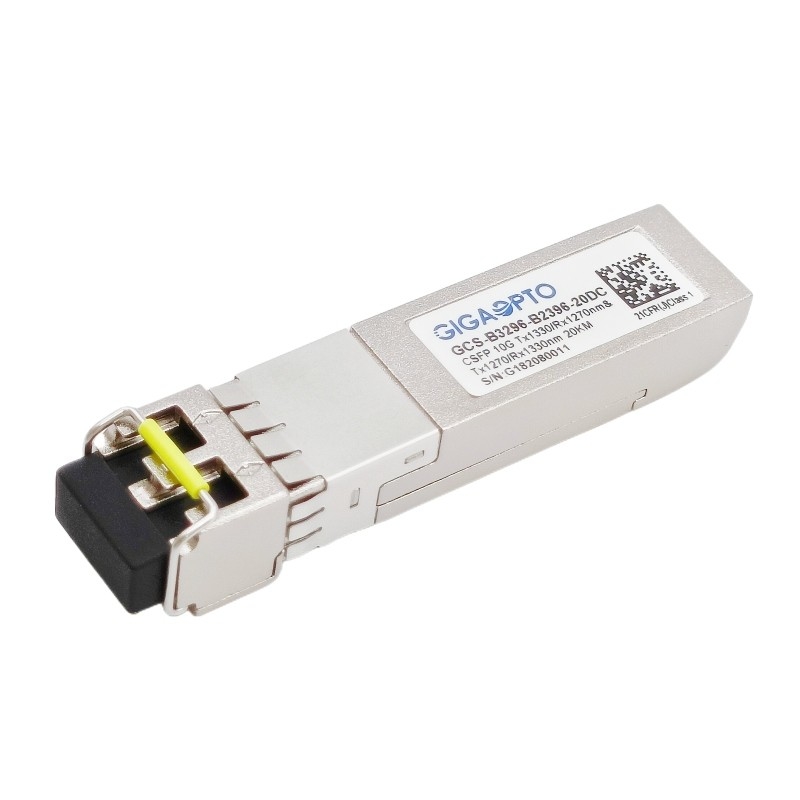

10.3Gbps 2 ফাইবার কমপ্যাক্ট SFP+ ট্রান্সসিভার Ch1-TX1330RX1270 Ch2-TX1270RX1330 20km LC SM
বর্ণনা
GCS-B3296-B2396-20DC ট্রান্সসিভার হল 1270/1330 nm ট্রান্সমিটার এবং 2730m প্রাপ্তি ব্যবহার করে IEEE 802.3ae 10GBASE-BX-এর মতো দ্বি-দিকনির্দেশক সিরিয়াল অপটিক্যাল ডেটা যোগাযোগের জন্য একটি ছোট ফর্ম ফ্যাক্টর প্লাগযোগ্য মডিউল।
এই CSFP+ ট্রান্সসিভারটি 10GBASE-LR এবং ফাইবার চ্যানেলের জন্য কমপ্যাক্ট স্মল-ফ্যাক্টর প্লাগেবল (CSFP) MSA বিকল্প 2-এর সাথে সম্পূর্ণরূপে সঙ্গতিপূর্ণ, প্রতি পোর্টে দুটি স্বাধীন দ্বিমুখী চ্যানেলের অনুমতি দেয়।
এটি SFP 20-পিন সংযোগকারীর সাথে হট প্লাগ সক্ষমতা মঞ্জুরি দেয়৷ ডিজিটাল ডায়াগনস্টিক ফাংশনগুলি MSA SFF-8472-এ উল্লেখিত I2C ইন্টারফেসের মাধ্যমে উপলব্ধ৷
স্পেসিফিকেশন
| পণ্যনাম | 10G CSFP+ ট্রান্সসিভার | P/N | GCS-B3296-B2396-20DC |
| ফর্ম ফ্যাক্টর | CSFP+ | টাইপ | 2 ফাইবার দ্বিমুখী |
| বিটহার (CH1/CH2)) | 10.3Gbps/10.3Gbps | লেন কাউন্ট | 2x ( Tx/Rx ) |
| সংক্রমণ | 20 কিমি | ইন্টারফেস | এলসি ডুপ্লেক্স ইউপিসি |
| কেন্দ্রতরঙ্গদৈর্ঘ্য (CH1) | TX1330nm/RX1270nm | কেন্দ্রতরঙ্গদৈর্ঘ্য (CH2) | TX1270nm/RX1330 |
| পাওয়ার ভোল্টেজ | +3.3V (সাধারণ) | শক্তিঅপচয় | ≤ 2.0W |
| ট্রান্সমিটারপ্রকার (CH1/CH2) | ডিএফবি | রিসিভারপ্রকার (CH1/CH2) | পিন+টিআইএ |
| টিএক্সশক্তিচ্যানেল প্রতি | -2~ +3dBm | আরএক্সসংবেদনশীলতাচ্যানেল প্রতি | < -13dBm |
| বিলুপ্তির অনুপাত | > 3.5dB | আরএক্স স্যাচুরেশন | > 0.5dBm |
| অপটিক্যালবাজেট (dB) | 11dB | ডিজিটাল ডায়াগনস্টিক | সমর্থন |
| পরিবেশতাপমাত্রা | অপারেটিং: 0 থেকে 70 ডিগ্রি সেলসিয়াস | ওয়ারেন্টি | 36 মাস |
| সঞ্চয়স্থান: -40°C থেকে 85°C | ইউনিটওজন | 30 গ্রাম | |
| সম্মতি | 10G ইথারনেট লিঙ্ক, MSA অনুগত | ||
বৈশিষ্ট্য
আবেদন
বৈদ্যুতিক এবং অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন. | সাধারণ | সর্বোচ্চ | ইউনিট |
| 9µm কোর ব্যাস SMF | এল | 20 | কিমি | ||
| ডেটা রেট | 1.25 | 10.3 | জিবিপিএস | ||
| ট্রান্সমিটার | |||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λC | 1260 | 1270 | 1280 | nm |
| বর্ণালী প্রস্থ (-20dB) | Δλ | 1 | nm | ||
| গড় আউটপুট পাওয়ার*(নোট3) | পাউট | -2 | 3 | dBm | |
| বিলুপ্তির অনুপাত @ 1250Mbps | ইআর | 3.5 | dB | ||
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | dB | ||
| ট্রান্সমিটার এবং ডিসপারসন পেনাল্টি | টিডিপি | 2 | dB | ||
| অফ ট্রান্সমিটারের গড় শক্তি | -30 | dBm | |||
| রিসিভার | |||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λC | 1320 | 1330 | 1340 | nm |
| রিসিভার সংবেদনশীলতা*(নোট 4) | পিমিন | -13 | dBm | ||
| রিসিভার ওভারলোড | Pmax | 0.5 | dBm | ||
| রিটার্ন লস | 12 | dB | |||
| LOS De-Assert | LOSD | -14 | dBm | ||
| LOS দাবি | লোসা | -30 | dBm | ||
Note3: আউটপুট একটি 9/125μm একক-মোড ফাইবারে মিলিত হয়।
Note4: সবচেয়ে খারাপ ER, BER 1E-12 এর চেয়ে কম এবং PRBS 231-1 10.3125Gbps এ পরিমাপ করা হয়েছে।
যান্ত্রিক মাত্রা
মাত্রা মিলিমিটারে।অন্যথায় নির্দিষ্ট না হলে সমস্ত মাত্রা ±0.1 মিমি।(একক: মিমি)
