পণ্যের বিবরণ:
|
| পণ্যের ধরন: | CSFP LX | ডেটা রেট: | 1.25Gbps/1.25Gbps |
|---|---|---|---|
| TX তরঙ্গদৈর্ঘ্য: | 2 x 1490nm | RX তরঙ্গদৈর্ঘ্য: | 2 x 1310nm |
| লিঙ্ক দূরত্ব: | 20 কিমি | মিডিয়া: | একক মোড ফাইবার |
| কীওয়ার্ড: | 2 চ্যানেল BIDI CSFP ট্রান্সসিভার মডিউল | ||
| বিশেষভাবে তুলে ধরা: | 2 চ্যানেল BIDI CSFP,1000Base BIDI CSFP,কমপ্যাক্ট SFP ট্রান্সসিভার মডিউল |
||

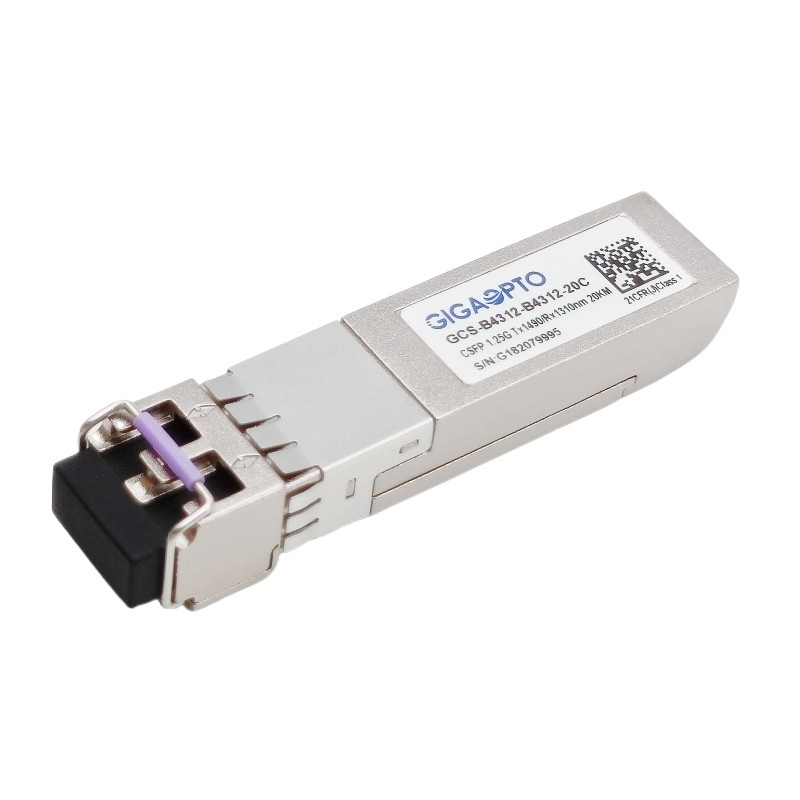

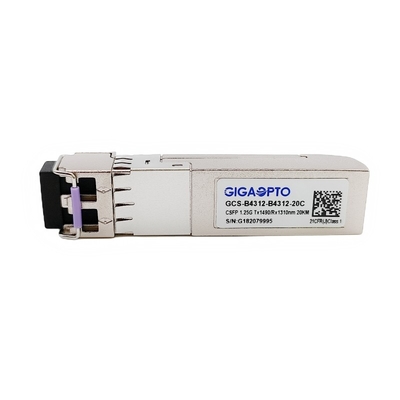

1000Base 2 চ্যানেল BIDI CSFP ট্রান্সসিভার মডিউল TX1490nm/RX1310nm 20km LC DOM
বর্ণনা
CSFP BIDI LX20 ট্রান্সসিভার দুটি স্বাধীন ডেটা কমিউনিকেশন চ্যানেলের সাথে রয়েছে, প্রতিটি পৃথক চ্যানেলের জন্য এই ট্রান্সসিভার ইউনিটটি একটি অত্যন্ত নির্ভরযোগ্য 1490nm DFB লেজার ট্রান্সমিটার এবং একটি 1310nm PIN ফটোডিওড রিসিভার ব্যবহার করে, যা নেটওয়ার্ক সিস্টেম বিক্রেতাদের পোর্টের ঘনত্ব এবং ডেটা থ্রুপুট বাড়াতে সক্ষম করবে। নেটওয়ার্ক সরঞ্জাম খরচ হ্রাস।
এই CSFP BIDI LX20 মডিউলটি 1.063-1.25Gbps ডেটা রেট এবং গিগাবিট ইথারনেট (1.25Gbps) এবং 1G ফাইবার চ্যানেল (1.0625Gbps) এর মতো অ্যাপ্লিকেশনগুলিকে সমর্থন করে, 20 কিমি পর্যন্ত সর্বাধিক লিঙ্ক, স্ট্যান্ডার্ড 0°-70 °C তাপমাত্রায় কাজ করে ডাবল এলসি ইন্টারফেস আছে।
এটি SFP 20-পিন সংযোগকারীর সাথে হট প্লাগ ক্ষমতার অনুমতি দেয়।DDM/DOM অপটিক্যাল ডায়াগনস্টিক মনিটরিং ফাংশনগুলি একটি I2C ইন্টারফেসের মাধ্যমে উপলব্ধ, বর্তমান অপারেটিং অবস্থা সম্পর্কে ডায়াগনস্টিক তথ্য প্রদান করে।
এই CSFP BIDI LX20 ট্রান্সসিভার সম্পূর্ণরূপে কমপ্যাক্ট স্মল ফর্ম-ফ্যাক্টর প্লাগেবল (CSFP) MSA বিকল্প 2 এবং CE/RoHS প্রত্যয়িত।
স্পেসিফিকেশন
| পণ্য সিরিজ | CSFP দ্বিমুখী ট্রান্সসিভার | অংশ সংখ্যা | GCS-B4312-B4312-20C |
| প্যাকেজ | সিএসএফপি | টাইপ | 2x BiDi LX |
| বিটহার(জিবিপিএস) | 1.25G/1.25G | লেন কাউন্ট | 2x (Tx/Rx) |
| সর্বোচ্চ পৌঁছান | 20 কিমি | ইন্টারফেস | ডুয়াল এলসি পিসি |
| TX তরঙ্গদৈর্ঘ্য(সাধারণ) | 2x 1490nm | RX তরঙ্গদৈর্ঘ্য(সাধারণ) | 2x 1310nm |
| পাওয়ার সাপ্লাই ভোল্টেজ | +3.3V (সাধারণ) | শক্তিঅপচয় | ≤ 1.3W |
| লেজারটাইপ | ডিএফবি | পিডিটাইপ | পিন |
| টিএক্সআউটপুট শক্তি | -9 ~ -3dBm | আরএক্সসংবেদনশীলতা | < -22dBm |
| বিলুপ্তির অনুপাত | > 9dB | ওভারলোড | > -3dBm |
| পাওয়ার বাজেট (dB) | 13dB | ডিজিটাল ডায়াগনস্টিক | সমর্থন |
| পরিবেশ | অপারেটিং: 0 থেকে 70 ডিগ্রি সেলসিয়াস | ওয়ারেন্টি | 3 বছর |
| সঞ্চয়স্থান: -40°C থেকে 85°C | ওজন | 0.025 কেজি | |
| প্রোটোকল | গিগাবিট ইথারনেট, MSA অনুগত | ||
বৈশিষ্ট্য
আবেদন
বৈদ্যুতিক এবং অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য | ||
| ট্রান্সমিটার | ||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1470 | 1490 | 1510 | nm | |||
| বর্ণালী প্রস্থ (-20dB) | σ | 1 | nm | |||||
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | dB | |||||
| গড় আউটপুট শক্তি | পাউট | -9 | -3 | dBm | 1 | |||
| বিলুপ্তির অনুপাত | ইআর | 9 | dB | |||||
| অপটিক্যাল উত্থান/পতনের সময় (20%~80%) | tr/tf | 0.26 | এনএস | |||||
| ডেটা ইনপুট সুইং ডিফারেনশিয়াল | ভিভিতরে | 400 | 1800 | mV | 2 | |||
| ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা | জেডভিতরে | 90 | 100 | 110 | Ω | |||
|
TX নিষ্ক্রিয় |
নিষ্ক্রিয় করুন | 2.0 | ভিসিসি | ভি | ||||
| সক্ষম করুন | 0 | 0.8 | ভি | |||||
|
TX ফল্ট |
দোষ | 2.0 | ভিসিসি | ভি | ||||
| স্বাভাবিক | 0 | 0.8 | ভি | |||||
| রিসিভার | ||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1290 | 1330 | nm | ||||
| রিসিভার সংবেদনশীলতা | -23 | dBm | 3 | |||||
| রিসিভার ওভারলোড | -3 | dBm | 3 | |||||
| LOS De-Assert | LOSডি | -23 | dBm | |||||
| LOS দাবি | LOSক | -35 | dBm | |||||
| LOS হিস্টেরেসিস | 1 | 4 | dB | |||||
| ডেটা আউটপুট সুইং ডিফারেনশিয়াল | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
উচ্চ | 2.0 | ভিসিসি | ভি | ||||
| কম | 0.8 | ভি | ||||||
মন্তব্য:
1. অপটিক্যাল শক্তি SMF মধ্যে চালু করা হয়.
2. PECL ইনপুট, অভ্যন্তরীণভাবে এসি-কাপলড এবং সমাপ্ত।
3. PRBS 27-1 টেস্ট প্যাটার্ন @1250Mbps, BER ≤1×10-12 দিয়ে পরিমাপ করা হয়েছে।
4. অভ্যন্তরীণভাবে এসি-কাপলড।
প্রস্তাবিত ইন্টারফেস সার্কিট
