পণ্যের বিবরণ:
|
| টাইপ: | 2-ফাইবার 1G CSFP | ডেটা রেট (জিবিপিএস): | 1.244Gbps/1.244Gbps |
|---|---|---|---|
| TX তরঙ্গদৈর্ঘ্য: | 2 x 1310nm | RX তরঙ্গদৈর্ঘ্য: | 2 x 1550nm |
| উপাদান: | DFB+PIN | দূরত্ব: | 40 কিমি |
| তাপমাত্রা: | ব্যবসায়িক | কীওয়ার্ড: | 1.244G CSFP ফাইবার ট্রান্সসিভার |
| বিশেষভাবে তুলে ধরা: | 1000BASE CSFP,TX1550 CSFP,ডুয়াল বিআইডিআই ট্রান্সসিভার |
||

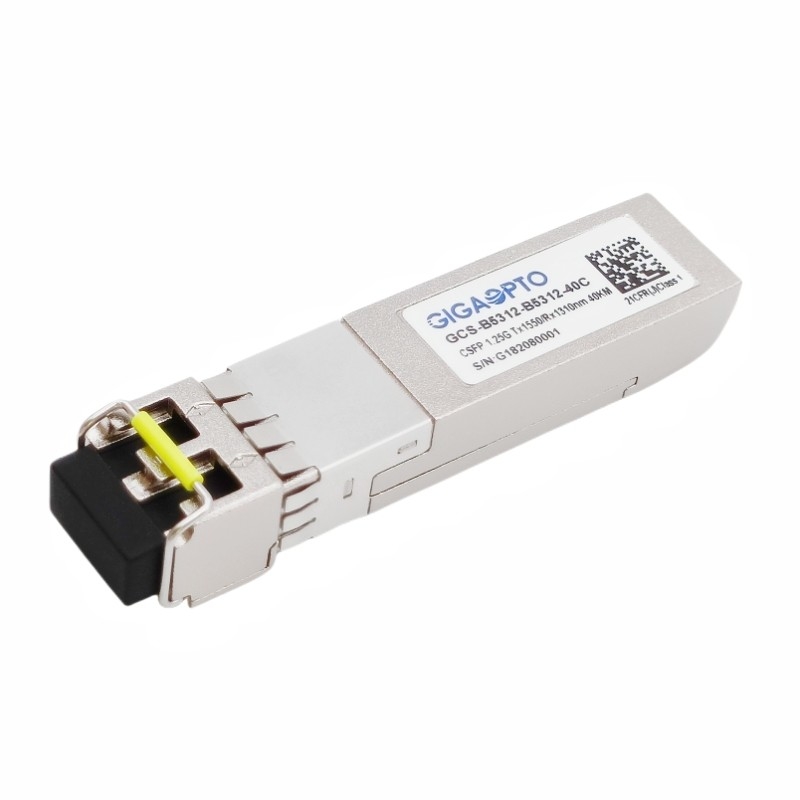

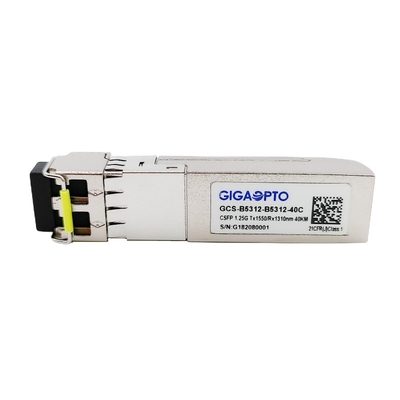

1000BASE CSFP ডুয়াল BIDI 40km TX1550 RX1310 SM ট্রান্সসিভার LC DOM
বর্ণনা
এই GCS-B5312-B5312-40C CSFP ট্রান্সসিভার হল উচ্চ কার্যক্ষমতা এবং উচ্চ স্থায়িত্বের পণ্য যা স্ট্যান্ডার্ড তাপমাত্রায় কাজ করে, 1000Base-BX 2-চ্যানেল থ্রুপুট প্রদান করে 40km পর্যন্ত সিঙ্গেল-মোড ফাইবার (SMF) এর নামমাত্র তরঙ্গদৈর্ঘ্য 15xnT/130mvia একটি এলসি সংযোগকারী।
প্রতিটি চ্যানেলের জন্য, ট্রান্সসিভার তিনটি বিভাগ নিয়ে গঠিত: একটি 1550nm DFB লেজার ট্রান্সমিটার, একটি 1310nm পিন ফটোডিওড একটি ট্রান্স-ইম্পিডেন্স প্রিমপ্লিফায়ার (TIA) এবং MCU কন্ট্রোল ইউনিটের সাথে সমন্বিত৷সমস্ত মডিউল ক্লাস I লেজার নিরাপত্তা প্রয়োজনীয়তা পূরণ করে।
ট্রান্সসিভারগুলি কমপ্যাক্ট SFP মাল্টি-সোর্স এগ্রিমেন্ট (MSA) এবং SFF-8472 এর সাথে সামঞ্জস্যপূর্ণ। আরও তথ্যের জন্য, অনুগ্রহ করে SFP MSA দেখুন
স্পেসিফিকেশন
| পণ্য সিরিজ | ডুয়াল 1000বেস CSFP ট্রান্সসিভার | P/N | GCS-B5312-B5312-40C |
| প্যাকেজ | কমপ্যাক্ট SFP | টাইপ | 2 ফাইবার বিআইডিআই |
| তথ্য-হার (Gbps) | 1.244G/1.244G | লেন কাউন্ট | 2x ( Tx/Rx ) |
| পৌঁছানো | 40 কিমি | সংযোগকারী | এলসি/ইউপিসি ডুপ্লেক্স |
| TX তরঙ্গদৈর্ঘ্য | 2x 1550nm | RX তরঙ্গদৈর্ঘ্য | 2x 1310nm |
| পাওয়ার ভোল্টেজ | +3.3V (সাধারণ) | শক্তি খরচ | ≤ 1.3W |
| TX টাইপ | ডিএফবি | আরএক্স টাইপ | পিন |
| TX আউটপুটশক্তি | -5 ~ 0dBm | RX সংবেদনশীলতা | < -25dBm |
| বিলুপ্তির অনুপাত | > 9dB | স্যাচুরেশন | > 0dBm |
| শক্তি- বাজেট (dB) | 20dB | ডিডিএম | নির্মাণ |
| পরিবেশ | অপারেটিং: স্ট্যান্ডার্ড 0 থেকে 70 ডিগ্রি সেলসিয়াস | ওয়ারেন্টি | 36 মাস |
| সঞ্চয়স্থান: -40°C থেকে 85°C | এমটিবিএফ | 1,000,000 ঘন্টা | |
| প্রোটোকল | 1000BASE ইথারনেট, MSA কমপ্লায়েন্ট, SFF-8472 | ||
বৈশিষ্ট্য
আবেদন
অপটিক্যাল এবং বৈদ্যুতিক বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য | ||
| ট্রান্সমিটার | ||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1530 | 1550 | 1570 | nm | |||
| বর্ণালী প্রস্থ (-20dB) | σ | 1 | nm | |||||
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | dB | |||||
| গড় আউটপুট শক্তি | পাউট | -5 | 0 | dBm | 1 | |||
| বিলুপ্তির অনুপাত | ইআর | 9 | dB | |||||
| অপটিক্যাল উত্থান/পতনের সময় (20%~80%) | tr/tf | 0.26 | এনএস | |||||
| ডেটা ইনপুট সুইং ডিফারেনশিয়াল | ভিভিতরে | 400 | 1800 | mV | 2 | |||
| ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা | জেডভিতরে | 90 | 100 | 110 | Ω | |||
|
TX নিষ্ক্রিয় |
নিষ্ক্রিয় করুন | 2.0 | ভিসিসি | ভি | ||||
| সক্ষম করুন | 0 | 0.8 | ভি | |||||
|
TX ফল্ট |
দোষ | 2.0 | ভিসিসি | ভি | ||||
| স্বাভাবিক | 0 | 0.8 | ভি | |||||
| রিসিভার | ||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1290 | 1310 | 1330 | nm | |||
| রিসিভার সংবেদনশীলতা | -25 | dBm | 3 | |||||
| রিসিভার ওভারলোড | 0 | dBm | 3 | |||||
| LOS De-Assert | LOSডি | -27 | dBm | |||||
| LOS দাবি | LOSক | -40 | dBm | |||||
| LOS হিস্টেরেসিস | 1 | 4 | dB | |||||
| ডেটা আউটপুট সুইং ডিফারেনশিয়াল | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
উচ্চ | 2.0 | ভিসিসি | ভি | ||||
| কম | 0.8 | ভি | ||||||
মন্তব্য:
1. অপটিক্যাল শক্তি SMF মধ্যে চালু করা হয়.
2. PECL ইনপুট, অভ্যন্তরীণভাবে এসি-কাপলড এবং সমাপ্ত।
3. PRBS 223-1 টেস্ট প্যাটার্ন @1244Mbps, BER ≤1×10-12 দিয়ে পরিমাপ করা হয়েছে।
4. অভ্যন্তরীণভাবে এসি-কাপলড।
