পণ্যের বিবরণ:
|
| পণ্যের ধরন: | ডুয়াল 1000বেস CSFP BIDI LX | ডেটা রেট: | 1.25Gbps |
|---|---|---|---|
| TX তরঙ্গদৈর্ঘ্য: | 2 x 1310nm | RX তরঙ্গদৈর্ঘ্য: | 2 x 1550nm |
| উপাদান: | FP+PIN | তারের দৈর্ঘ্য: | 20 কিমি |
| মিডিয়া: | G.652 SMF | লক্ষণীয় করা: | কমপ্যাক্ট SFP ফাইবার ট্রান্সসিভার |
| বিশেষভাবে তুলে ধরা: | BIDI CSFP,CSFP মডিউল,1G SFP ট্রান্সসিভার মডিউল |
||

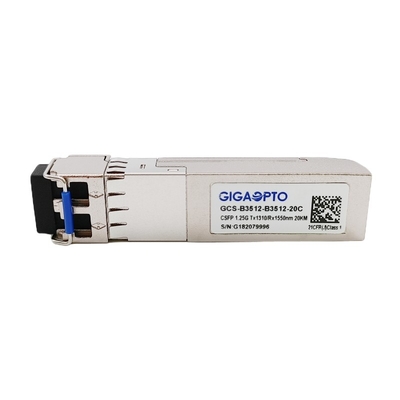

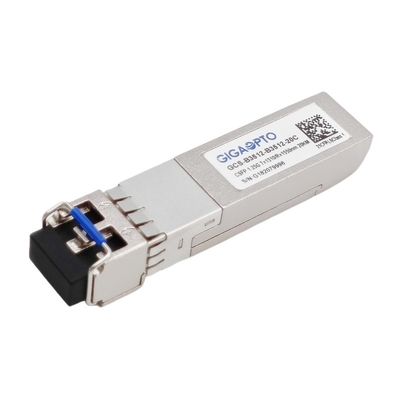

1.25G কমপ্যাক্ট SFP (CSFP) ডুয়াল BiDI 1310nm TX 1550 nm RX 20km
বর্ণনা
এই কমপ্যাক্ট ছোট ফর্ম-ফ্যাক্টর CSFF ট্রান্সসিভারটি SFP পোর্ট ব্যবহার করে ট্রাফিকের দ্বৈত দ্বি-দিকনির্দেশক স্ট্রিম প্রদান করার জন্য ডিজাইন করা হয়েছে, এইভাবে পোর্টের ঘনত্ব দ্বিগুণ করে এবং প্রয়োজনীয় পোর্টের অর্ধেক সংখ্যার সাথে পাওয়ার খরচ হ্রাস করে, 2 x 1000Mbps 20km পর্যন্ত 9 সমর্থন করে /125um একক মোড ফাইবার।
CSFP BIDI LX ট্রান্সসিভার দুটি স্বাধীন ডেটা কমিউনিকেশন চ্যানেলের সাথে রয়েছে, প্রতিটি পৃথক চ্যানেলের জন্য এই ট্রান্সসিভারটি অত্যন্ত নির্ভরযোগ্য 1310nm FP লেজার ট্রান্সমিটার এবং 1550nm PIN ফটোডিওড রিসিভার ব্যবহার করে, সমস্ত মডিউল ক্লাস 1 লেজার নিরাপত্তা প্রয়োজনীয়তা পূরণ করে।
এটি SFP 20-পিন সংযোগকারীর সাথে হট প্লাগ ক্ষমতার অনুমতি দেয়।ডিজিটাল ডায়াগনস্টিক ফাংশনগুলি SFP MSA SFF-8472-এ নির্দিষ্ট করা I2C ইন্টারফেসের মাধ্যমে উপলব্ধ।
এই CSFP LX ট্রান্সসিভার সম্পূর্ণরূপে কমপ্যাক্ট স্মল ফর্ম-ফ্যাক্টর প্লাগেবল (CSFP) MSA বিকল্প 2 এবং CE/RoHS প্রত্যয়িত।
স্পেসিফিকেশন
| পণ্য সিরিজ | ডুয়াল 1G CSFP | অংশ সংখ্যা | GCS-B3512-B3512-20C |
| প্যাকেজ | সিএসএফপি | টাইপ | 2x BiDi LX |
| বিটহার(জিবিপিএস) | 2x 1.25G | লেন কাউন্ট | 2x (Tx/Rx) |
| সর্বোচ্চ লিঙ্ক দৈর্ঘ্য | 20 কিমি | সংযোগকারী | ডুয়াল এলসি/ইউপিসি |
| TX তরঙ্গদৈর্ঘ্য(সাধারণ) | 2x 1310nm | RX তরঙ্গদৈর্ঘ্য(সাধারণ) | 2x 1550nm |
| পাওয়ার সাপ্লাই ভোল্টেজ | +3.3V (সাধারণ) | শক্তিঅপচয় | ≤ 1.3W |
| TX উপাদান | এফপি | আরএক্স কম্পোনেন্ট | পিন |
| টিএক্স গড়শক্তি | -9 ~ -3dBm | আরএক্সসংবেদনশীলতা | < -22dBm |
| বিলুপ্তির অনুপাত | > 9dB | আরএক্স স্যাচুরেশন | > -3dBm |
| অপটিক্যালবাজেট (dB) | 13dB | DOM | সমর্থন |
| পরিবেশ | অপারেটিং: 0 থেকে 70 ডিগ্রি সেলসিয়াস | ওয়ারেন্টি | 3 বছর |
| সঞ্চয়স্থান: -40°C থেকে 85°C | ওজন | 0.025 কেজি | |
| প্রোটোকল | গিগাবিট ইথারনেট, MSA অনুগত | ||
বৈশিষ্ট্য
আবেদন
অপটিক্যাল এবং বৈদ্যুতিক বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য | ||
| ট্রান্সমিটার | ||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1260 | 1310 | 1360 | nm | |||
| বর্ণালী প্রস্থ (RMS) | ∆λ | 4 | nm | |||||
| গড় আউটপুট শক্তি | পাউট | -9 | -3 | dBm | 1 | |||
| বিলুপ্তির অনুপাত | ইআর | 9 | dB | |||||
| অপটিক্যাল উত্থান/পতনের সময় (20%~80%) | tr/tf | 0.26 | এনএস | |||||
| ডেটা ইনপুট সুইং ডিফারেনশিয়াল | ভিভিতরে | 400 | 1800 | mV | 2 | |||
| ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা | জেডভিতরে | 90 | 100 | 110 | Ω | |||
|
TX নিষ্ক্রিয় |
নিষ্ক্রিয় করুন | 2.0 | ভিসিসি | ভি | ||||
| সক্ষম করুন | 0 | 0.8 | ভি | |||||
|
TX ফল্ট |
দোষ | 2.0 | ভিসিসি | ভি | ||||
| স্বাভাবিক | 0 | 0.8 | ভি | |||||
| রিসিভার | ||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1480 | 1550 | 1580 | nm | |||
| রিসিভার সংবেদনশীলতা | -23 | dBm | 3 | |||||
| রিসিভার ওভারলোড | -3 | dBm | 3 | |||||
| LOS De-Assert | LOSডি | -23 | dBm | |||||
| LOS দাবি | LOSক | -35 | dBm | |||||
| LOS হিস্টেরেসিস | 1 | 4 | dB | |||||
| ডেটা আউটপুট সুইং ডিফারেনশিয়াল | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
উচ্চ | 2.0 | ভিসিসি | ভি | ||||
| কম | 0.8 | ভি | ||||||
1. অপটিক্যাল শক্তি SMF মধ্যে চালু করা হয়.
2. PECL ইনপুট, অভ্যন্তরীণভাবে এসি-কাপলড এবং সমাপ্ত।
3. PRBS 27-1 টেস্ট প্যাটার্ন @1250Mbps, BER ≤1×10-12 দিয়ে পরিমাপ করা হয়েছে।
4. অভ্যন্তরীণভাবে এসি-কাপলড।
