পণ্যের বিবরণ:
|
| টাইপ: | 2-ফাইবার 1G CSFP | ডেটা রেট (জিবিপিএস): | 1.244Gbps/1.244Gbps |
|---|---|---|---|
| TX তরঙ্গদৈর্ঘ্য: | 2 x 1310nm | RX তরঙ্গদৈর্ঘ্য: | 2 x 1550nm |
| উপাদান: | DFB+PIN | দূরত্ব: | 40 কিমি |
| তাপমাত্রা: | ব্যবসায়িক | কীওয়ার্ড: | CSFP মডিউল |
| বিশেষভাবে তুলে ধরা: | 2 ফাইবার কমপ্যাক্ট SFP,1.244Gbps কমপ্যাক্ট SFP,DOM SFP |
||

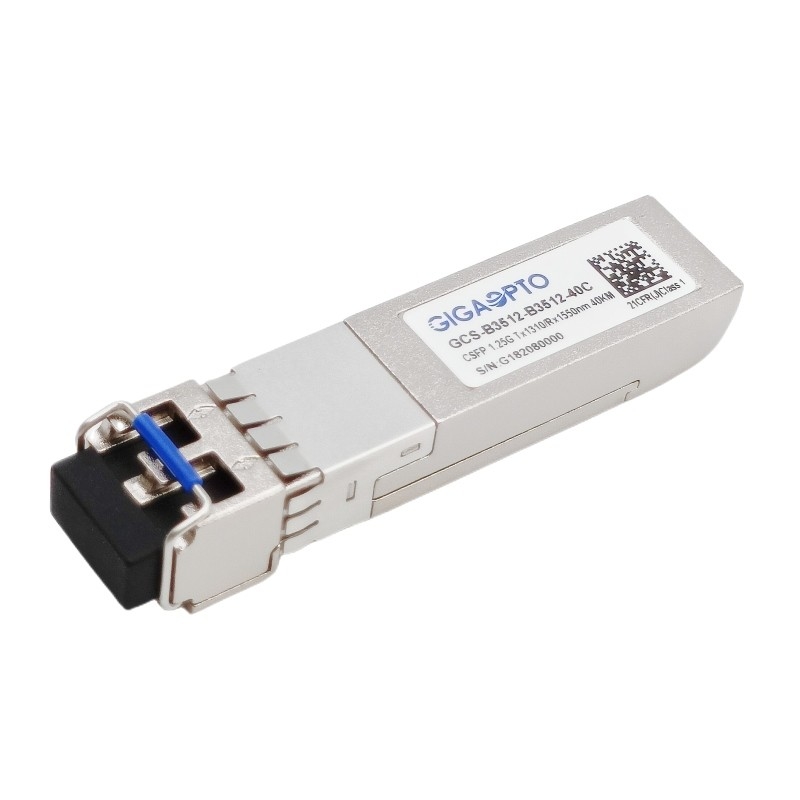

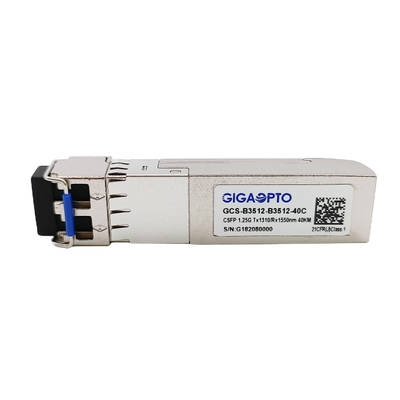

2 ফাইবার 1.244Gbps কমপ্যাক্ট SFP BIDI 1310nm/1550nm SMF 40km LC DOM
বর্ণনা
এই 1000Base 2-চ্যানেল CSFP BIDI ট্রান্সসিভারগুলি উচ্চ কার্যকারিতা, সাশ্রয়ী মডিউল যা 1.244Gbps সমর্থন করে এবং SMF এর সাথে 40km ট্রান্সমিশন দূরত্ব। এটি SFP 20-পিন সংযোগকারীর সাথে রয়েছে যা হট প্লাগ ক্ষমতার অনুমতি দেয়।ডিজিটাল ডায়াগনস্টিক ফাংশনগুলি MSA SFF-8472-এ নির্দিষ্ট করা I2C সিরিজের বাসের মাধ্যমে উপলব্ধ।
ট্রান্সসিভারে 2-চ্যানেল দ্বি-নির্দেশিক অপটিক্যাল ট্রান্সসিভার ইউনিট রয়েছে যার পাঁচটি বিভাগ রয়েছে: এলডি ড্রাইভার, লিমিটিং এমপ্লিফায়ার, ডিজিটাল ডায়াগনস্টিক মনিটর, লেজারের ধরন (ডিএফবি লেজার) এবং পিন ফটো-ডিটেক্টর।
Tx Disable এর TTL লজিক উচ্চ-স্তরের ইনপুট দ্বারা অপটিক্যাল আউটপুট নিষ্ক্রিয় করা যেতে পারে, এবং সিস্টেমটি I2C এর মাধ্যমে মডিউলটিকে নিষ্ক্রিয় করতে পারে।লেজারের অবক্ষয় নির্দেশ করার জন্য Tx ফল্ট প্রদান করা হয়।লস অফ সিগন্যাল (LOS) আউটপুট প্রদান করা হয় রিসিভারের ইনপুট অপটিক্যাল সিগন্যালের ক্ষতি বা অংশীদারের সাথে লিঙ্ক স্ট্যাটাস।সিস্টেমটি I2C রেজিস্টার অ্যাক্সেসের মাধ্যমে LOS (বা লিঙ্ক)/অক্ষম/ফল্ট তথ্যও পেতে পারে।C-SFP সকেটে প্লাগ করলে প্রচলিত SFP কাজ করবে, একই সময়ে C-SFP এবং হোস্ট বোর্ডের কোনো ক্ষতি হবে না যদি C-SFP মডিউল একটি প্রচলিত SFP সকেটে প্লাগ করা হয়
কমপ্যাক্ট SFP (CSFP) ট্রান্সসিভার সম্পূর্ণরূপে কমপ্যাক্ট Small Form-Factor Pluggable (CSFP) MSA বিকল্প 2 এবং SFF-8472-এর সাথে সঙ্গতিপূর্ণ।
স্পেসিফিকেশন
| পণ্য সিরিজ | 2 চ্যানেল CSFP ট্রান্সসিভার | P/N | GCS-B3512-B3512-40C |
| ফর্ম ফ্যাক্টর | কমপ্যাক্ট SFP | টাইপ | ডুয়াল BiDi EX |
| ডেটাহার (Gbps) | 1.244G/1.244G | লেন কাউন্ট | 2x ( Tx/Rx ) |
| সর্বোচ্চ তারের দৈর্ঘ্য | 40 কিমি | সংযোগকারী/পোলিশ | এলসি/ইউপিসি ডুপ্লেক্স |
| TX তরঙ্গদৈর্ঘ্য | 2x 1310nm | RX তরঙ্গদৈর্ঘ্য | 2x 1550nm |
| পাওয়ার ভোল্টেজ | +3.3V (সাধারণ) | শক্তি খরচ | ≤ 1.3W |
| এলডি টাইপ | ডিএফবি | পিডি টাইপ | পিন |
| TX গড়শক্তি | -5 ~ 0dBm | RX সংবেদনশীলতা | < -25dBm |
| বিলুপ্তির অনুপাত | > 9dB | ওভারলোড | > 0dBm |
| শক্তি- বাজেট (dB) | 20dB | ডিজিটাল ডায়াগনস্টিকস | সমর্থন |
| তাপমাত্রা | অপারেটিং: বাণিজ্যিক 0 থেকে 70 ডিগ্রি সেলসিয়াস | ওয়ারেন্টি | 36 মাস |
| সঞ্চয়স্থান: -40°C থেকে 85°C | এমটিবিএফ | 1,000,000 ঘন্টা | |
| সম্মতি | গিগাবিট ইথারনেট, MSA অনুগত | ||
বৈশিষ্ট্য
আবেদন
অপটিক্যাল এবং বৈদ্যুতিক বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য | ||
| ট্রান্সমিটার | ||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1300 | 1310 | 1320 | nm | |||
| বর্ণালী প্রস্থ (-20dB) | σ | 1 | nm | |||||
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | dB | |||||
| গড় আউটপুট শক্তি | পাউট | -5 | 0 | dBm | 1 | |||
| বিলুপ্তির অনুপাত | ইআর | 9 | dB | |||||
| অপটিক্যাল উত্থান/পতনের সময় (20%~80%) | tr/tf | 0.26 | এনএস | |||||
| ডেটা ইনপুট সুইং ডিফারেনশিয়াল | ভিভিতরে | 400 | 1800 | mV | 2 | |||
| ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা | জেডভিতরে | 90 | 100 | 110 | Ω | |||
|
TX নিষ্ক্রিয় |
নিষ্ক্রিয় করুন | 2.0 | ভিসিসি | ভি | ||||
| সক্ষম করুন | 0 | 0.8 | ভি | |||||
|
TX ফল্ট |
দোষ | 2.0 | ভিসিসি | ভি | ||||
| স্বাভাবিক | 0 | 0.8 | ভি | |||||
| রিসিভার | ||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1530 | 1550 | 1570 | nm | |||
| রিসিভার সংবেদনশীলতা | -25 | dBm | 3 | |||||
| রিসিভার ওভারলোড | 0 | dBm | 3 | |||||
| LOS De-Assert | LOSডি | -27 | dBm | |||||
| LOS দাবি | LOSক | -40 | dBm | |||||
| LOS হিস্টেরেসিস | 1 | 4 | dB | |||||
| ডেটা আউটপুট সুইং ডিফারেনশিয়াল | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
উচ্চ | 2.0 | ভিসিসি | ভি | ||||
| কম | 0.8 | ভি | ||||||
মন্তব্য:
1. অপটিক্যাল শক্তি SMF মধ্যে চালু করা হয়.
2. PECL ইনপুট, অভ্যন্তরীণভাবে এসি-কাপলড এবং সমাপ্ত।
3. PRBS 223-1 টেস্ট প্যাটার্ন @1244Mbps, BER ≤1×10-12 দিয়ে পরিমাপ করা হয়েছে।
4. অভ্যন্তরীণভাবে এসি-কাপলড।
