পণ্যের বিবরণ:
|
| পণ্যের ধরন: | কমপ্যাক্ট SFP | ডেটা রেট: | 1.25Gbps |
|---|---|---|---|
| TX তরঙ্গদৈর্ঘ্য: | 2 x 1310nm | RX তরঙ্গদৈর্ঘ্য: | 2 x 1490nm |
| সংক্রমণ: | 20 কিমি | তারের ধরন: | এসএমএফ |
| কীওয়ার্ড: | 1.25G CSFP অপটিক্যাল ফাইবার ট্রান্সসিভার | ||
| বিশেষভাবে তুলে ধরা: | SFP CSFP,1.25G CSFP,ডুয়াল BIDI কমপ্যাক্ট SFP |
||

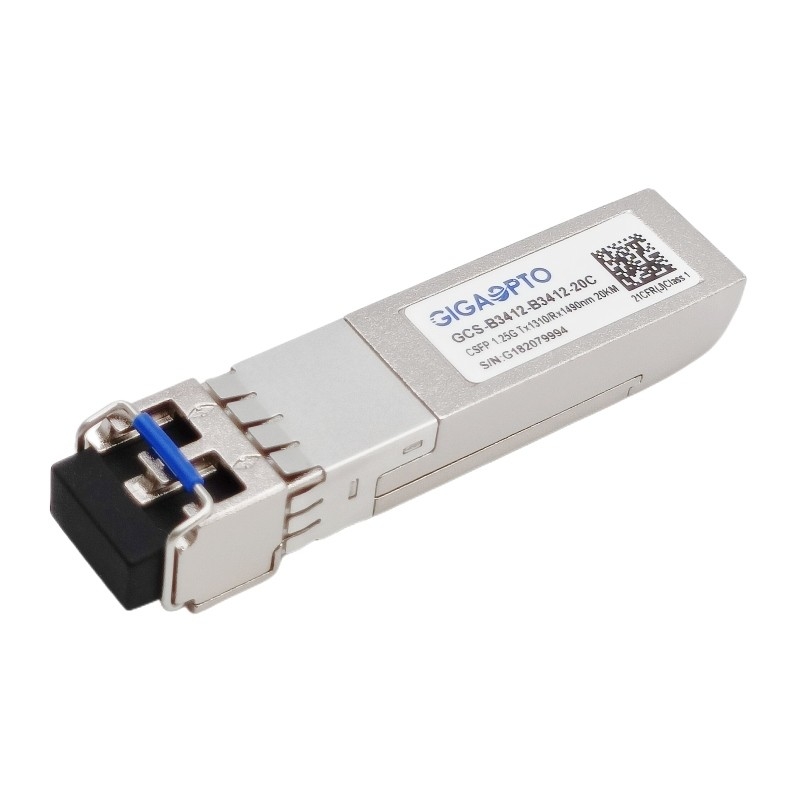

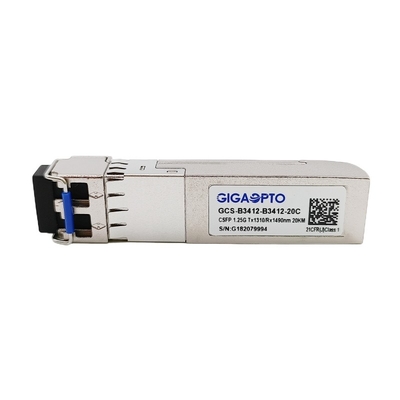

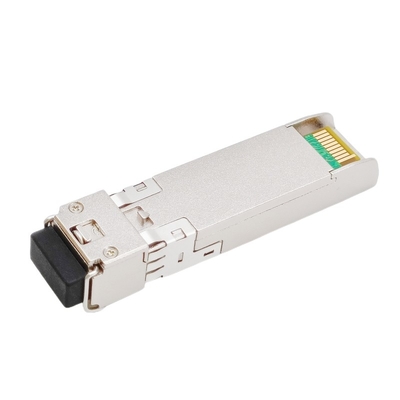

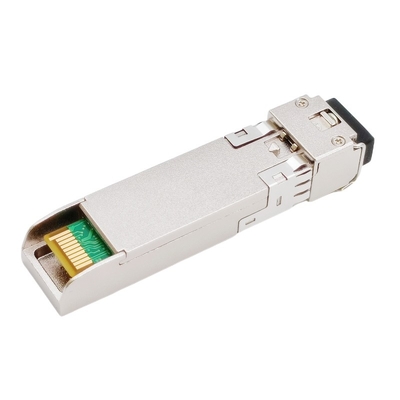

1.25G কমপ্যাক্ট SFP (CSFP) ডুয়াল BIDI TX1310nm RX1490nm 20km LC DOM
বর্ণনা
এই 1000Base 2-ফাইবার দ্বি-নির্দেশিক কমপ্যাক্ট SFP ট্রান্সসিভার হল SFP-এর একটি সংস্করণ যার একই যান্ত্রিক ফর্ম ফ্যাক্টর প্রতি পোর্টে দুটি স্বাধীন দ্বিমুখী চ্যানেলের অনুমতি দেয়।এটি উচ্চ ঘনত্বের গিগাবিট ইথারনেট/1জি ফাইবার চ্যানেল অ্যাপ্লিকেশনগুলিতে ব্যবহার করার জন্য ডিজাইন করা হয়েছে, স্ট্যান্ডার্ড একক মোড ফাইবারের তুলনায় TX1310nm/RX1490nm এর নামমাত্র তরঙ্গদৈর্ঘ্য ব্যবহার করে 20km লিঙ্ক প্রদান করে।
এটি SFP 20-পিন সংযোগকারীর সাথে হট প্লাগ ক্ষমতার অনুমতি দেয়।ডিজিটাল ডায়াগনস্টিক ফাংশনগুলি MSA SFF-8472-এ নির্দিষ্ট করা I2C সিরিজের বাসের মাধ্যমে উপলব্ধ।ট্রান্সমিটার সেকশনটি একাধিক কোয়ান্টাম ওয়েল 1310nm DFB লেজার ব্যবহার করে এবং এটি আন্তর্জাতিক নিরাপত্তা মান IEC 60825 অনুসারে একটি ক্লাস 1 লেজার অনুগত। রিসিভার সেকশনটি একটি অপটিক্যাল হেডারে মাউন্ট করা একটি ইন্টিগ্রেটেড 1490nm ডিটেক্টর প্রিমপ্লিফায়ার (IDP) ব্যবহার করে এবং একটি সীমাবদ্ধ পোস্ট-অ্যাম্পলিফাই .
CSFP ট্রান্সসিভার সম্পূর্ণরূপে কমপ্যাক্ট স্মল ফর্ম-ফ্যাক্টর প্লাগেবল (CSFP) MSA বিকল্প 2 এবং SFF-8472-এর সাথে সঙ্গতিপূর্ণ।
স্পেসিফিকেশন
| পণ্য সিরিজ | ফাইবার CSFP ট্রান্সসিভার | অংশ সংখ্যা | GCS-B3412-B3412-20C |
| ফর্ম ফ্যাক্টর | সিএসএফপি | টাইপ | 2x BiDi LX |
| ডেটা রেট | 1.25G/1.25G | লেন কাউন্ট | 2x (Tx/Rx) |
| দূরত্ব | 20 কিমি | সংযোগকারী | 2x LC-সিমপ্লেক্স |
| TX তরঙ্গদৈর্ঘ্য | 2x 1310nm | RX তরঙ্গদৈর্ঘ্য | 2x 1490nm |
| পাওয়ার সাপ্লাই ভোল্টেজ | +3.3V (সাধারণ) | শক্তি খরচ | ≤ 1.3W |
| ট্রান্সমিটার টাইপ/লেন | এফপি | রিসিভার টাইপ/লেন | পিন |
| ট্রান্সমিটার আউটপুট পাওয়ার | -9 ~ -3dBm | রিসিভার সংবেদনশীলতা | < -22dBm |
| বিলুপ্তির অনুপাত | > 9dB | ইনপুট ওভারলোড | > -3dBm |
| পাওয়ার বাজেট (dB) | 13dB | ডিজিটাল ডায়াগনস্টিক | সমর্থন |
| পরিবেশ | অপারেটিং: 0 থেকে 70 ডিগ্রি সেলসিয়াস | ওয়ারেন্টি | 3 বছর |
| সঞ্চয়স্থান: -40°C থেকে 85°C | একক ভর | 25 গ্রাম | |
| সম্মতি | 1000Base BX20 IEEE802.3ah, CE, ক্লাস 1 FDA এবং IEC60825-1 লেজার সেফটি কমপ্লায়েন্ট, CSFP MSA অপশন 2, IEEE 802.3z, RoHS, SFF-8472 | ||
বৈশিষ্ট্য
আবেদন
বৈদ্যুতিক এবং অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| শক্তি খরচ | 1.32 | ডব্লিউ | ||||
| বিদ্যুত সরবরাহ | আইসিসি | 400 | এমএ | |||
| ট্রান্সমিটার | ||||||
| একক-শেষ ইনপুট ভোল্টেজ সহনশীলতা | -0.3 | 4.0 | ভি | |||
| ডিফারেনশিয়াল ইনপুট ভোল্টেজ সুইং | ভিন, পিপি | 200 | 2400 | mVpp | ||
| ডিফারেনশিয়াল ইনপুট প্রতিবন্ধকতা | জিন | 90 | 100 | 110 | ওম | |
| ট্রান্সমিট অ্যাসার্ট টাইম নিষ্ক্রিয় করুন | 5 | আমাদের | ||||
| অক্ষম ভোল্টেজ প্রেরণ | ভিডিস | ভিসিসি-1.3 | ভিসিসি | ভি | ||
| প্রেরণ সক্রিয় ভোল্টেজ | ভেন | Vee-0.3 | 0.8 | ভি | ||
| রিসিভার | ||||||
| ডিফারেনশিয়াল আউটপুট ভোল্টেজ সুইং | Vout, পিপি | 500 | 900 | mVpp | ||
| ডিফারেনশিয়াল আউটপুট প্রতিবন্ধকতা | Zout | 90 | 100 | 110 | ওম | |
| ডেটা আউটপুট বৃদ্ধি/পতনের সময় | Tr/Tf | 100 | পুনশ্চ |
20% থেকে 80% |
||
| LOS অ্যাসার্ট ভোল্টেজ | VlosH | ভিসিসি-1.3 | ভিসিসি | ভি | ||
| LOS ডি-জার্স্ট ভোল্টেজ | VlosL | Vee-0.3 | 0.8 | ভি | ||
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| ট্রান্সমিটার | ||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λC | 1260 | 1310 | 1360 | nm | |
| স্পেকট্রাম ব্যান্ডউইথ (RMS) | σ | 3.5 | nm | |||
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | dB | |||
| গড় অপটিক্যাল পাওয়ার | PAVG | -9 | -3 | dBm | 1 | |
| অপটিক্যাল বিলুপ্তির অনুপাত | ইআর | 9 | dB | |||
| ট্রান্সমিটার বন্ধ আউটপুট পাওয়ার | Poff | -45 | dBm | |||
| ট্রান্সমিটার আই মাস্ক | 802.3z (শ্রেণি 1 লেজার নিরাপত্তা) এর সাথে সঙ্গতিপূর্ণ | 2 | ||||
| রিসিভার | ||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λC | 1470 | 1490 | 1510 | nm | |
| রিসিভার সংবেদনশীলতা (গড় শক্তি) | সেন। | -20 | dBm | 3 | ||
| ইনপুট স্যাচুরেশন পাওয়ার (ওভারলোড) | Psat | -3 | dBm | |||
| LOS দাবি | লোসা | -36 | dB | 4 | ||
| LOS ডি-জরিদ | LOSD | -২১ | dBm | 4 | ||
| LOS হিস্টেরেসিস | লোশ | 0.5 | 2 | 6 | dBm | |
মন্তব্য:
1. 2^7-1 NRZ PRBS প্যাটার্নে পরিমাপ করুন
2. ট্রান্সমিটার আই মাস্ক সংজ্ঞা.
3. আলোর উৎস 1310nm, ER=9dB দিয়ে পরিমাপ করা হয়েছে;BER =<10^-12 @PRBS=2^7-1 NRZ যখন LOS ডি-জার্স্ট হয়, RX ডেটা+/- আউটপুট হয় উচ্চ-স্তরের (স্থির)।
পিন অ্যাসাইনমেন্ট এবং পিন বিবরণ
হোস্ট বোর্ড সংযোগকারী ব্লক পিন নম্বর এবং নামের ডায়াগ্রাম
| পিন | নাম | নাম/বর্ণনা | মন্তব্য |
| 1 | ভিইই | ট্রান্সমিটার গ্রাউন্ড | VEE SFP মডিউলের মধ্যে অভ্যন্তরীণভাবে সংযুক্ত থাকতে পারে |
|
2 |
TX ত্রুটি |
ট্রান্সমিটার ফল্ট। |
TX ফল্ট হল একটি খোলা সংগ্রাহক/ড্রেন আউটপুট, যা হোস্ট বোর্ডে একটি 4.7K– 10K প্রতিরোধকের সাহায্যে টানতে হবে।আরও তথ্যের জন্য নোট 1 |
| 3 | TX1_অক্ষম করুন | Ch A এর ট্রান্সমিটার নিষ্ক্রিয় | মডিউল চ্যানেল A ফাংশন নিষ্ক্রিয় করে |
|
4 |
MOD_DEF2 |
দুই তারের ইন্টারফেস ডেটা |
2 তারের সিরিয়াল আইডি ইন্টারফেস, SDA |
| 5 | MOD_DEF1 | দুই তারের ইন্টারফেস ঘড়ি | 2 তারের সিরিয়াল আইডি ইন্টারফেস, SCL |
| 6 | TD2- | Ch B এর ইনভার্টেড ট্রান্সমিট ডেটা ইনপুট | এই ডিফারেনশিয়াল ট্রান্সমিটার পুট হয়.এগুলি হল AC-যুগল, মডিউলের ভিতরে 100টি ডিফারেনশিয়াল টার্মিনেশন সহ ডিফারেনশিয়াল লাইন।এসি কাপলিং মডিউলের ভিতরে করা হয় এবং তাই হোস্ট বোর্ডে এর প্রয়োজন হয় না |
|
7 |
TD2+ |
Ch B এর ডেটা ইনপুট প্রেরণ করুন |
|
|
8 |
LOS1 |
Ch A এর সংকেত হারানো |
সংকেত সনাক্ত ফাংশন ক্ষতি.আরও তথ্যের জন্য নোট 2। |
| 9 | RD2+ | Ch B এর ডেটা আউটপুট প্রাপ্ত হয়েছে | এই ডিফারেনশিয়াল রিসিভার আউটপুট হয়.এগুলি হল AC যুক্ত 100 ডিফারেনশিয়াল লাইন যা ব্যবহারকারী SERDES-এ 100 (ডিফারেনশিয়াল) দিয়ে শেষ করা উচিত।এসি কাপলিং মডিউলের ভিতরে করা হয় এবং তাই হোস্ট বোর্ডে এর প্রয়োজন হয় না। |
|
10 |
RD2- |
Ch B এর ইনভার্টেড রিসিভড ডেটা আউটপুট |
|
|
11 |
ভিইই |
ট্রান্সসিভার গ্রাউন্ড |
VEE SFP মডিউলের মধ্যে অভ্যন্তরীণভাবে সংযুক্ত থাকতে পারে। |
|
12 |
RD1- |
Ch A এর ইনভার্টেড রিসিভড ডেটা আউটপুট | এই ডিফারেনশিয়াল রিসিভার আউটপুট হয়.এগুলি হল AC যুক্ত 100 ডিফারেনশিয়াল লাইন যা ব্যবহারকারী SERDES-এ 100 (ডিফারেনশিয়াল) দিয়ে শেষ করা উচিত।এসি কাপলিং মডিউলের ভিতরে করা হয় এবং তাই হোস্ট বোর্ডে এর প্রয়োজন হয় না। |
|
13 |
RD1+ |
Ch A এর ডেটা আউটপুট প্রাপ্ত হয়েছে |
|
|
14 |
LOS2 |
CH B এর সংকেত হারানো |
সংকেত সনাক্ত ফাংশন ক্ষতি.আরও তথ্যের জন্য নোট 2। |
| 15 | ভিসিসিআর | রিসিভার পাওয়ার | 3.3V± 5%।আরও তথ্যের জন্য নোট 3 |
|
16 |
ভিসিসিটি |
ট্রান্সমিটার পাওয়ার |
3.3V± 5%।আরও তথ্যের জন্য নোট 3 |
| 17 | TX2_অক্ষম করুন | Ch B এর ট্রান্সমিটার নিষ্ক্রিয় | মডিউল চ্যানেল বি ফাংশন নিষ্ক্রিয় করে |
|
18 |
TD1+ |
Ch A এর ডেটা ইনপুট প্রেরণ করুন |
এই ডিফারেনশিয়াল ট্রান্সমিটার পুট হয়.এগুলি হল AC-কাপল ডিফারেনশিয়াল লাইন যার মডিউলের ভিতরে 100টি ডিফারেনশিয়াল টার্মিনেশন রয়েছে।এসি কাপলিং মডিউলের ভিতরে করা হয় এবং তাই হোস্ট বোর্ডে এর প্রয়োজন হয় না |
|
19 |
TD1- |
Ch A এর ইনভার্টেড ট্রান্সমিট ডেটা ইনপুট | |
|
20 |
ভিইই |
ট্রান্সসিভার গ্রাউন্ড |
VEE SFP মডিউলের মধ্যে অভ্যন্তরীণভাবে সংযুক্ত থাকতে পারে। |
মন্তব্য:
1. উচ্চ হলে, আউটপুট চ্যানেল A বা চ্যানেল B-তে কোনো ধরনের লেজারের ত্রুটি নির্দেশ করে। বিস্তারিত জানার জন্য হোস্ট চ্যানেল A/B পড়বে: বিট 2 [A2H:110] এ সেট করা থাকলে চ্যানেল A থেকে TX ফল্ট;চ্যানেল B থেকে TX ফল্ট যদি বিট 2 [B2H: 110] এ সেট করা থাকে।কম স্বাভাবিক অপারেশন নির্দেশ করে।নিম্ন অবস্থায়, আউটপুট <0.8V এ টানা হবে।
2. উচ্চ হলে, এই আউটপুট ইঙ্গিত করে যে প্রাপ্ত অপটিক্যাল শক্তি সবচেয়ে খারাপ-কেস রিসিভার সংবেদনশীলতার নীচে রয়েছে (ব্যবহারের মান দ্বারা সংজ্ঞায়িত)।কম স্বাভাবিক অপারেশন নির্দেশ করে।নিম্ন অবস্থায়, আউটপুট <0.4V এ টানা হবে।VccT VccR হল পাওয়ার সাপ্লাই।SFP সংযোগকারী পিনে এগুলিকে 3.3V ±5% হিসাবে সংজ্ঞায়িত করা হয়েছে।সর্বাধিক সরবরাহ বর্তমান 400Ma@3.3V।Vcc SFP ট্রান্সসিভার মডিউলের মধ্যে অভ্যন্তরীণভাবে সংযুক্ত হতে পারে।
যান্ত্রিক মাত্রা
মাত্রা মিলিমিটারে।অন্যথায় নির্দিষ্ট না হলে সমস্ত মাত্রা ±0.1 মিমি।(একক: মিমি)
