পণ্যের বিবরণ:
|
| টাইপ: | 10Gbps কমপ্যাক্ট SFP+ ট্রান্সসিভার | বিট রেট (জিবিপিএস): | 10Gbps/10Gbps |
|---|---|---|---|
| প্যাকেজ: | CSFP+ | তরঙ্গদৈর্ঘ্য(Ch1): | TX12700nm/RX1310nm |
| তরঙ্গদৈর্ঘ্য(Ch2): | TX1310nm/RX1270nm | লেজার/ফটোডিওড: | DFB+PIN-TIA |
| পৌঁছানো: | 20 কিমি | DOM: | সমর্থিত |
| কীওয়ার্ড: | 10G কমপ্যাক্ট SFP+ 20কিমি | ||
| বিশেষভাবে তুলে ধরা: | DOM BIDI ট্রান্সসিভার,20km BIDI ট্রান্সসিভার,10G কমপ্যাক্ট SFP+ |
||

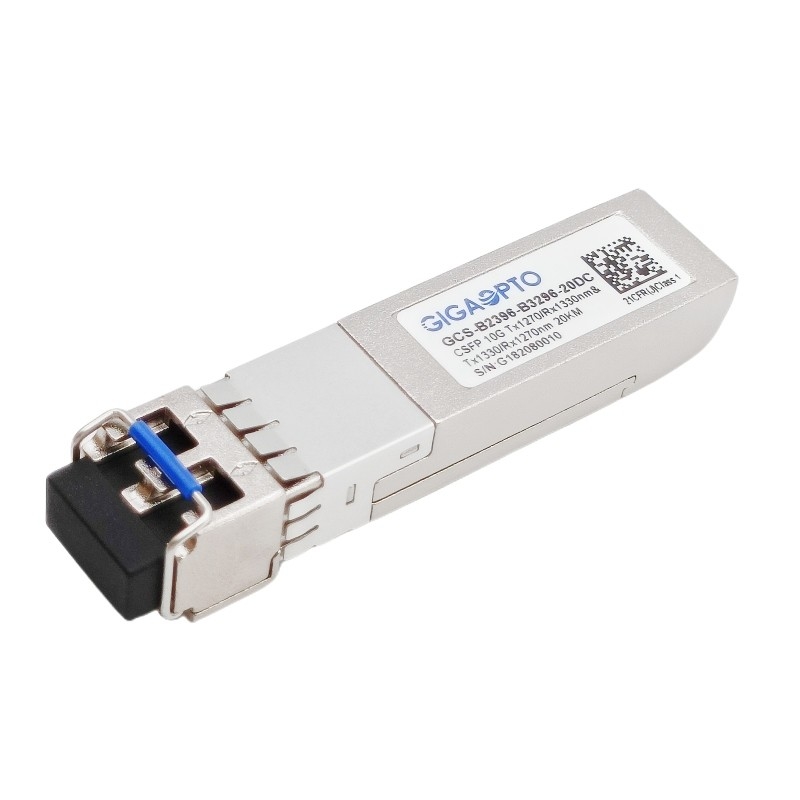

10.3Gbps 2-চ্যানেল CSFP+ LC SM ট্রান্সসিভার Ch1 TX1270RX1330 Ch2 TX1330RX1270 20km
বর্ণনা
GCS-B2396-B3296-20DC ট্রান্সসিভার 10GBASE-LR এবং ফাইবার চ্যানেলের জন্য কমপ্যাক্ট স্মল ফর্ম-ফ্যাক্টর প্লাগেবল (CSFP) MSA বিকল্প 2 এর সাথে সঙ্গতিপূর্ণ, প্রতি পোর্টে দুটি স্বাধীন দ্বিমুখী চ্যানেলের অনুমতি দেয়।
চ্যানেল ওয়ানের জন্য, এটিতে একটি 1270nm DFB ট্রান্সমিটার এবং 1330n রিসিভার রয়েছে।
চ্যানেল দুই এর জন্য, এটিতে একটি 1330nm DFB ট্রান্সমিটার এবং 1270nm রিসিভার রয়েছে।
প্রতিটি চ্যানেল 10Gbps থ্রুপুট সমর্থন করে এবং একটি LC ইন্টারফেসের সাথে একক মোড ফাইবারে 20km পর্যন্ত লিঙ্ক করে।
এটি SFP 20-পিন সংযোগকারীর সাথে হট প্লাগ সক্ষমতা মঞ্জুরি দেয়। C-SFP+ মডিউলটি প্রচলিত SFP সকেটে প্লাগ করা থাকলে C-SFP+ এবং হোস্ট বোর্ডের কোনো ক্ষতি হবে না।ডিজিটাল ডায়াগনস্টিক ফাংশনগুলি MSA SFF-8472-এ উল্লেখিত I2C ইন্টারফেসের মাধ্যমে উপলব্ধ।
ট্রান্সসিভার কমপ্যাক্ট SFP মাল্টি-সোর্স চুক্তি (MSA) এবং CE/RoHS শংসাপত্রের সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ।
স্পেসিফিকেশন
| পণ্য তালিকা | 10G CSFP+ ট্রান্সসিভার | P/N | GCS-B2396-B3296-20DC |
| ফর্ম ফ্যাক্টর | CSFP+ | টাইপ | 2 BOSA/SFP পোর্ট |
| ডেটা রেট (CH1/CH2)) | 10Gbps/10Gbps | লেন কাউন্ট | 2x ( Tx/Rx ) |
| পৌঁছানো | 20 কিমি | সংযোগকারী | এলসি ডুপ্লেক্স |
| তরঙ্গদৈর্ঘ্য (CH1) | TX1270nm/RX1330nm | তরঙ্গদৈর্ঘ্য (CH2) | TX1330nm/RX1270 |
| পাওয়ার সাপ্লাই ভোল্টেজ | +3.3V (সাধারণ) | শক্তি খরচ | ≤ 2.0W |
| LD প্রকার (CH1/CH2) | ডিএফবি | PD প্রকার (CH1/CH2) | পিন+টিআইএ |
| ট্রান্সমিটার পাওয়ার | -2~ +3dBm | রিসিভার সংবেদনশীলতা | < -13dBm |
| বিলুপ্তির অনুপাত | > 3.5dB | ওভারলোড | > 0.5dBm |
| পাওয়ার বাজেট (dB) | 11dB | ডিজিটাল ডায়াগনস্টিক | সমর্থন |
| পরিবেশ | অপারেটিং: 0 থেকে 70 ডিগ্রি সেলসিয়াস | ওয়ারেন্টি | 3 বছর |
| সঞ্চয়স্থান: -40°C থেকে 85°C | ওজন | 0.03 কেজি | |
| সম্মতি | 10G ইথারনেট লিঙ্ক, MSA অনুগত | ||
বৈশিষ্ট্য
আবেদন
বৈদ্যুতিক এবং অপটিক্যাল বৈশিষ্ট্য
| ট্রান্সমিটার অপটিক্যাল স্পেসিফিকেশন (0oসি < টপার < 70oC, 3.13V < Vcc < 3.47V) | ||||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| গড় লঞ্চ শক্তি | Po, গড় | -2 | +3 | dBm | 1 | |
| বিলুপ্তির অনুপাত | ইআর | 3.5 | ||||
| আউটপুট কেন্দ্র তরঙ্গদৈর্ঘ্য | এলসি |
1260 1320 |
1270 1330 |
1280 1340 |
nm | CH1 CH2 |
| আউটপুট স্পেকট্রাম প্রস্থ | σl | 1 | nm | -20 ডিবি প্রস্থ | ||
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | dB | |||
| আপেক্ষিক তীব্রতা গোলমাল | RIN | -128 | dB/Hz | |||
| অফ ট্রান্সমিটারের গড় লঞ্চ পাওয়ার | -30 | dBm | ||||
1. আউটপুট পাওয়ার একটি 9/125 মিমি একক-মোড ফাইবারে মিলিত শক্তি।
| রিসিভার অপটিক্যাল স্পেসিফিকেশন (0oসি < টপার < 70oC, 3.13V < Vcc < 3.47V) | ||||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| 10.3 Gb/s এ সংবেদনশীলতা | -13 | dBm | 2, গড় শক্তি | |||
| রিসিভার ওভারলোড | পিএমএক্স | 0.5 | --- | dBm | ||
| LOS -- বিচ্ছিন্ন | LOSডি | --- | --- | -14 | dBm | রূপান্তর: উচ্চ থেকে নিম্ন |
| LOS - দৃঢ়ভাবে | LOSক | -35 | --- | --- | dBm | রূপান্তর: নিম্ন থেকে উচ্চ |
| অপারেশন তরঙ্গদৈর্ঘ্য | এলসি |
1320 1260 |
1340 1280 |
nm | CH1 CH2 | |
2. গড় শক্তি দিয়ে পরিমাপ করা হয়;BER < 10-12এবং PRBS 231-1।
| বৈদ্যুতিক বৈশিষ্ট্য | ||||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| হাই-স্পিড সিগন্যাল (CML) ইন্টারফেস স্পেসিফিকেশন | ||||||
| ইনপুট ডেটা রেট | 10.3125 | Gb/s | ||||
| ডিফারেনশিয়াল ইনপুট প্রতিবন্ধকতা | রিন | 100 | Ω | |||
| ডিফারেনশিয়াল ডেটা ইনপুট প্রশস্ততা | 80 | 1000 | mVpp | অভ্যন্তরীণভাবে এসি সংযুক্ত | ||
| আউটপুট ডেটা রেট | 10.3125 | Gb/s | ||||
| ডিফারেনশিয়াল আউটপুট প্রতিবন্ধকতা | রাউট | 100 | Ω | |||
| ডিফারেনশিয়াল ডেটা আউটপুট প্রশস্ততা | 300 | 850 | mVpp | অভ্যন্তরীণভাবে এসি সংযুক্ত | ||
| লো-স্পিড সিগন্যাল (LVTTL) ইন্টারফেস স্পেসিফিকেশন | ||||||
| ইনপুট উচ্চ ভোল্টেজ | 2.0 | ভিসিসি | ভি | |||
| ইনপুট কম ভোল্টেজ | জিএনডি | 0.8 | ভি | |||
| আউটপুট উচ্চ ভোল্টেজ | 2.0 | ভিসিসি | ভি | |||
| আউটপুট কম ভোল্টেজ | জিএনডি | 0.8 | ভি | |||
