পণ্যের বিবরণ:
|
| টাইপ: | 2.5Gbps কমপ্যাক্ট SFP ট্রান্সসিভার | বিট রেট (জিবিপিএস): | 2.5Gbps/2.5Gbps |
|---|---|---|---|
| TX তরঙ্গদৈর্ঘ্য: | 2 x 1550nm | RX তরঙ্গদৈর্ঘ্য: | 2 x 1310nm |
| লেজার/ফটোডিওড: | DFB+PIN | দূরত্ব: | 20 কিমি |
| DOM: | সমর্থিত | কীওয়ার্ড: | 2.5G কমপ্যাক্ট SFP 20km |
| বিশেষভাবে তুলে ধরা: | 2.5Gbps কমপ্যাক্ট SFP,ডুয়াল BIDI কমপ্যাক্ট SFP,tx 1310nm rx 1550nm |
||

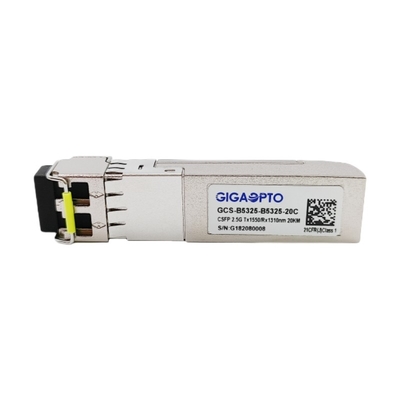

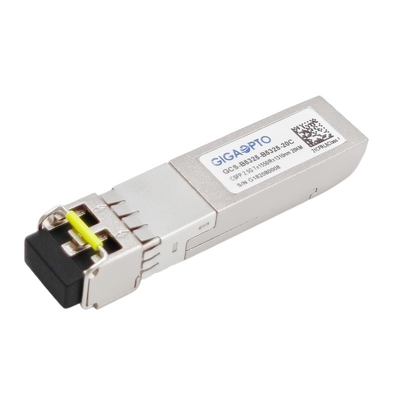

2.5Gbps CSFP ডুয়াল BIDI ট্রান্সসিভার TX1550nm RX1310nm LC 20km DOM
বর্ণনা
GCS-B5325-B5325-20C হল একটি কমপ্যাক্ট ছোট ফর্ম-ফ্যাক্টর প্লাগেবল CSFP ট্রান্সসিভার বিশেষভাবে একটি ডুপ্লেক্স একক-মোড ফাইবারে উচ্চ কার্যক্ষমতা সমন্বিত দুটি দ্বি-নির্দেশিক লিঙ্কের জন্য ডিজাইন করা হয়েছে।
এটি একটি SFP প্যাকেজে দুটি 1.25Gbps BOSA সহ, প্রতিটি লেনের জন্য, এটি একটি শীর্ষ মানের 1550nm DFB লেজার ট্রান্সমিটার এবং একটি অত্যন্ত সংবেদনশীল 1310nm পিন ফটোডিওড সহ বৈশিষ্ট্যযুক্ত, একটি সর্বোচ্চ ট্রান্সমিশন একক মোড ফাইবারে 20 কিমি পর্যন্ত পৌঁছাতে পারে৷
এটি SFP 20-পিন সংযোগকারীর সাথে হট প্লাগ ক্ষমতার অনুমতি দেয়।ডিজিটাল ডায়াগনস্টিক ফাংশনগুলি MSA SFF-8472-এ উল্লেখিত I2C ইন্টারফেসের মাধ্যমে উপলব্ধ।
ট্রান্সসিভার কমপ্যাক্ট SFP মাল্টি-সোর্স চুক্তি (MSA) এবং CE/RoHS শংসাপত্রের সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ।
স্পেসিফিকেশন
| পণ্য তালিকা | 2.5G কমপ্যাক্ট SFP | P/N | GCS-B5325-B5325-20C |
| প্যাকেজিং | সিএসএফপি | টাইপ | একটি SFP পোর্টে 2 BOSA |
| ডেটা-দ্রুততা(CH1/CH2)) | 2.488G/2.488G | লেন কাউন্ট | 2x ( Tx/Rx ) |
| লিঙ্কের দৈর্ঘ্য | 20 কিমি | ইন্টারফেস | ডুয়াল এলসি |
| TXকেন্দ্রতরঙ্গদৈর্ঘ্য | 2x 1310nm | আরএক্সকেন্দ্রতরঙ্গদৈর্ঘ্য | 2x 1550nm |
| পাওয়ার সাপ্লাই ভোল্টেজ | +3.3V (সাধারণ) | শক্তিখরচ | ≤ 1.8W |
| এলডিটাইপ | ডিএফবি লেজার | পিডিটাইপ | পিন ফটোডিওড |
| ট্রান্সমিটারশক্তি | -5 ~ 0dBm | আরইসিভারসংবেদনশীলতা | < -19dBm |
| বিলুপ্তির অনুপাত | > 8.2dB | ওভারলোড | > 0dBm |
| শক্তি বিবাজেট (dB) | 14dB | DOM/DDM | সমর্থন |
| পরিবেশ | অপারেটিং: 0 থেকে 70 ডিগ্রি সেলসিয়াস | ওয়ারেন্টি | 36 মাস |
| সঞ্চয়স্থান: -40°C থেকে 85°C | ওজন | 30 গ্রাম | |
| সম্মতি | গিগাবিট ইথারনেট, MSA অনুগত | ||
বৈশিষ্ট্য
আবেদন
বৈদ্যুতিক এবং অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য | ||
| ট্রান্সমিটার | ||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1530 | 1550 | 1570 | nm | |||
| বর্ণালী প্রস্থ (-20dB) | σ | 1 | nm | |||||
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | dB | |||||
| গড় আউটপুট শক্তি | পাউট | -5 | 0 | dBm | 1 | |||
| বিলুপ্তির অনুপাত | ইআর | 8.2 | dB | |||||
| অপটিক্যাল উত্থান/পতনের সময় (20%~80%) | tr/tf | 0.16 | এনএস | |||||
| ডেটা ইনপুট সুইং ডিফারেনশিয়াল | ভিভিতরে | 400 | 1800 | mV | 2 | |||
| ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা | জেডভিতরে | 90 | 100 | 110 | Ω | |||
|
TX নিষ্ক্রিয় |
নিষ্ক্রিয় করুন | 2.0 | ভিসিসি | ভি | ||||
| সক্ষম করুন | 0 | 0.8 | ভি | |||||
|
TX ফল্ট |
দোষ | 2.0 | ভিসিসি | ভি | ||||
| স্বাভাবিক | 0 | 0.8 | ভি | |||||
| রিসিভার | ||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1290 | 1330 | nm | ||||
| রিসিভার সংবেদনশীলতা | -19 | dBm | 3 | |||||
| রিসিভার ওভারলোড | 0 | dBm | 3 | |||||
| LOS De-Assert | LOSডি | -19 | dBm | |||||
| LOS দাবি | LOSক | -30 | dBm | |||||
| LOS হিস্টেরেসিস | 1 | 4 | dB | |||||
| ডেটা আউটপুট সুইং ডিফারেনশিয়াল | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
উচ্চ | 2.0 | ভিসিসি | ভি | ||||
| কম | 0.8 | ভি | ||||||
1. অপটিক্যাল শক্তি SMF মধ্যে চালু করা হয়.
2. PECL ইনপুট, অভ্যন্তরীণভাবে এসি-কাপলড এবং সমাপ্ত।
3. PRBS 223-1 টেস্ট প্যাটার্ন @2488Mbps, BER ≤1×10-12 দিয়ে পরিমাপ করা হয়েছে।
4. অভ্যন্তরীণভাবে এসি-কাপলড।
ডিজিটাল ডায়াগনস্টিক মেমরি ম্যাপ
ট্রান্সসিভারগুলি 2-ওয়্যার সিরিয়াল ইন্টারফেস (SCL, SDA) দ্বারা সিরিয়াল আইডি মেমরি বিষয়বস্তু এবং বর্তমান অপারেটিং অবস্থা সম্পর্কে ডায়াগনস্টিক তথ্য সরবরাহ করে।
অভ্যন্তরীণ ক্রমাঙ্কন বা বাহ্যিক ক্রমাঙ্কন সহ ডায়াগনস্টিক তথ্য সবই বাস্তবায়িত হয়, যার মধ্যে প্রাপ্ত পাওয়ার মনিটরিং, ট্রান্সমিটেড পাওয়ার মনিটরিং, বায়াস কারেন্ট মনিটরিং, সাপ্লাই ভোল্টেজ মনিটরিং এবং তাপমাত্রা পর্যবেক্ষণ।
ডিজিটাল ডায়গনিস্টিক মেমরি ম্যাপ নির্দিষ্ট ডেটা ক্ষেত্র নিম্নলিখিত হিসাবে সংজ্ঞায়িত করে।A0h/A2h চ্যানেল1 B0h/B2h চ্যানেল2 এর জন্য
