পণ্যের বিবরণ:
|
| টাইপ: | 2 ফাইবার 2.488Gbps CSFP ট্রান্সসিভার | ডেটা রেট (জিবিপিএস): | ডুয়াল 2.488Gbps |
|---|---|---|---|
| TX তরঙ্গদৈর্ঘ্য: | 2 x 1490nm | RX তরঙ্গদৈর্ঘ্য: | 2 x 1310nm |
| উপাদান: | DFB+PIN | সংক্রমণ: | 20 কিমি |
| ডিডিএম: | সমর্থিত | কীওয়ার্ড: | 2.488G CSFP ট্রান্সসিভার 20km |
| বিশেষভাবে তুলে ধরা: | 2.488Gbps CSFP,2 ফাইবার CSFP ট্রান্সসিভার,20km CSFP অপটিক্যাল ট্রান্সসিভার |
||

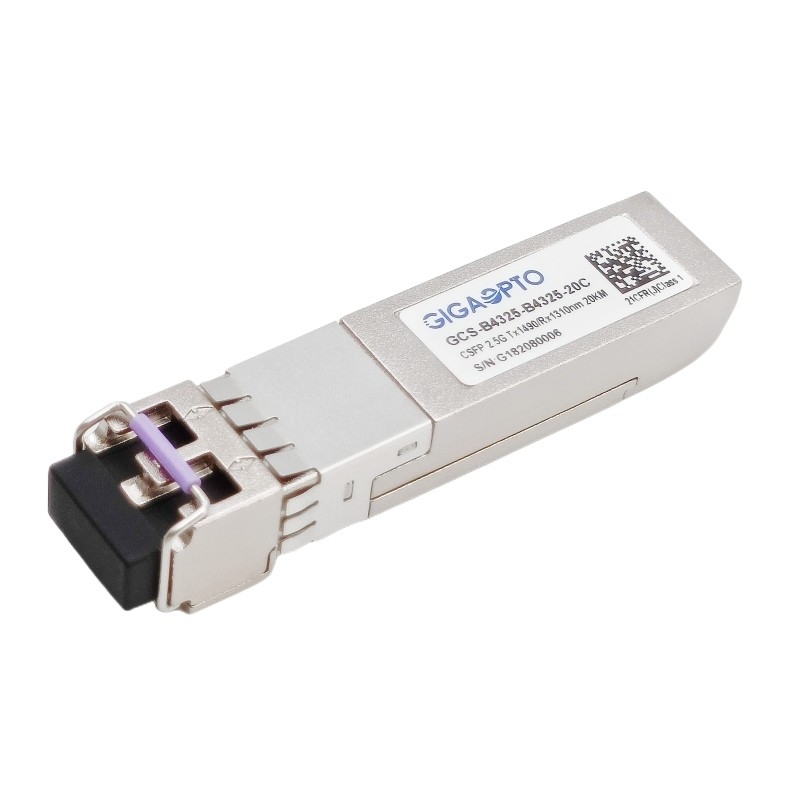

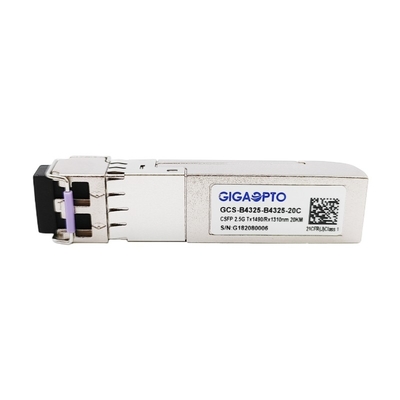

2.488Gbps কমপ্যাক্ট Bi-Di SFP ট্রান্সসিভার 1490nm TX 1310 nm RX 20km
বর্ণনা
GCS-B4325-B4325-20C ট্রান্সসিভার উচ্চ কর্মক্ষমতা, সাশ্রয়ী মডিউল যেখানে উভয় পোর্টই দ্বি-মুখী, প্রতিটি পোর্ট 2448Mbps থ্রুপুট এবং 20km ট্রান্সমিশন দূরত্ব SMF এর সাথে সমর্থন করে।
দুটি স্বাধীন চ্যানেল ট্রান্সসিভার ইউনিট তিনটি বিভাগ নিয়ে গঠিত: একটি উচ্চ মানের 1490nm DFB লেজার ট্রান্সমিটার, একটি উচ্চ নির্ভরযোগ্য 1310nm পিন ফটোডিওড একটি ট্রান্স-ইম্পিডেন্স প্রিমপ্লিফায়ার (TIA) এবং MCU কন্ট্রোল ইউনিটের সাথে সমন্বিত।সমস্ত মডিউল ক্লাস I লেজার নিরাপত্তা প্রয়োজনীয়তা পূরণ করে।
এটি SFP 20-পিন সংযোগকারীর সাথে হট প্লাগ ক্ষমতার অনুমতি দেয়।ডিজিটাল ডায়াগনস্টিক ফাংশনগুলি MSA SFF-8472-এ উল্লেখিত I2C ইন্টারফেসের মাধ্যমে উপলব্ধ।
ট্রান্সসিভারটি কমপ্যাক্ট এসএফপি মাল্টি-সোর্স এগ্রিমেন্ট (এমএসএ) এর সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ।
স্পেসিফিকেশন
| পণ্য তালিকা | 2 ফাইবার CSFP ট্রান্সসিভার | P/N | GCS-B4325-B4325-20C |
| ফর্ম ফ্যাক্টর | সিএসএফপি | প্রযুক্তি | ডুয়েল-লেন বিআইডিআই |
| বিট-দ্রুততা(জিবিপিএস) | 2.488G/2.488G | লেন কাউন্ট | 2x ( Tx/Rx ) |
| ক্যাবল ট্রান্সমিশন | 20 কিমি | ইন্টারফেস | ডুয়াল এলসি ইউপিসি |
| TXকেন্দ্রতরঙ্গদৈর্ঘ্য | 2x 1310nm | আরএক্সকেন্দ্রতরঙ্গদৈর্ঘ্য | 2x 1490nm |
| পাওয়ার সাপ্লাই ভোল্টেজ | +3.3V (সাধারণ) | বিদ্যুৎ অপচয় | ≤ 1.8W |
| ট্রান্সমিটারটাইপ | ডিএফবি লেজার | আরইসিভারটাইপ | পিন |
| ট্রান্সমিটারশক্তি | -5 ~ 0dBm | আরইসিভারসংবেদনশীলতা | < -19dBm |
| বিলুপ্তির অনুপাত | > 9dB | রিসিভার ওভারলোড | > 0dBm |
| অপটিক্যালখবাজেট (dB) | 14dB | ডিজিটাল ডায়াগনস্টিক | নির্মাণ |
| পরিবেশ | অপারেটিং: 0 থেকে 70 ডিগ্রি সেলসিয়াস | ওয়ারেন্টি | 36 মাস |
| সঞ্চয়স্থান: -40°C থেকে 85°C | এমটিবিএফ | 1,000,000 ঘন্টা | |
| সম্মতি | গিগাবিট ইথারনেট, MSA অনুগত | ||
বৈশিষ্ট্য
আবেদন
বৈদ্যুতিক এবং অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য | ||
| ট্রান্সমিটার | ||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1470 | 1490 | 1510 | nm | |||
| বর্ণালী প্রস্থ (-20dB) | σ | 1 | nm | |||||
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | dB | |||||
| গড় আউটপুট শক্তি | পাউট | -5 | 0 | dBm | 1 | |||
| বিলুপ্তির অনুপাত | ইআর | 9 | dB | |||||
| অপটিক্যাল উত্থান/পতনের সময় (20%~80%) | tr/tf | 0.16 | এনএস | |||||
| ডেটা ইনপুট সুইং ডিফারেনশিয়াল | ভিভিতরে | 400 | 1800 | mV | 2 | |||
| ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা | জেডভিতরে | 90 | 100 | 110 | Ω | |||
|
TX নিষ্ক্রিয় |
নিষ্ক্রিয় করুন | 2.0 | ভিসিসি | ভি | ||||
| সক্ষম করুন | 0 | 0.8 | ভি | |||||
|
TX ফল্ট |
দোষ | 2.0 | ভিসিসি | ভি | ||||
| স্বাভাবিক | 0 | 0.8 | ভি | |||||
| রিসিভার | ||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1290 | 1330 | nm | ||||
| রিসিভার সংবেদনশীলতা | -19 | dBm | 3 | |||||
| রিসিভার ওভারলোড | 0 | dBm | 3 | |||||
| LOS De-Assert | LOSডি | -19 | dBm | |||||
| LOS দাবি | LOSক | -30 | dBm | |||||
| LOS হিস্টেরেসিস | 1 | 4 | dB | |||||
| ডেটা আউটপুট সুইং ডিফারেনশিয়াল | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
উচ্চ | 2.0 | ভিসিসি | ভি | ||||
| কম | 0.8 | ভি | ||||||
1. অপটিক্যাল শক্তি SMF মধ্যে চালু করা হয়.
2. PECL ইনপুট, অভ্যন্তরীণভাবে এসি-কাপলড এবং সমাপ্ত।
3. PRBS 223-1 টেস্ট প্যাটার্ন @2488Mbps, BER ≤1×10-12 দিয়ে পরিমাপ করা হয়েছে।
4. অভ্যন্তরীণভাবে এসি-কাপলড।
