পণ্যের বিবরণ:
|
| টাইপ: | 2.5Gbps CSFP ডুয়াল BIDI ট্রান্সসিভার | ডেটা রেট (জিবিপিএস): | 2.488Gbps/2.488Gbps |
|---|---|---|---|
| TX তরঙ্গদৈর্ঘ্য: | 2 x 1310nm | RX তরঙ্গদৈর্ঘ্য: | 2 x 1490nm |
| এলডি/পিডি কম্পোনেন্ট: | DFB+PIN | সংক্রমণ: | 20 কিমি |
| তাপমাত্রা: | ব্যবসায়িক | কীওয়ার্ড: | 2.5G CSFP BIDI ট্রান্সসিভার 20km |
| বিশেষভাবে তুলে ধরা: | 2.5Gbps CSFP,CSFP ডুয়াল BIDI,RX1490 ট্রান্সসিভার |
||

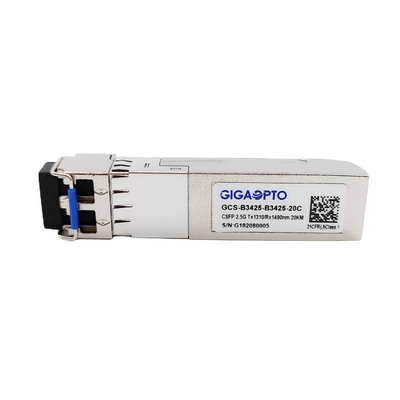

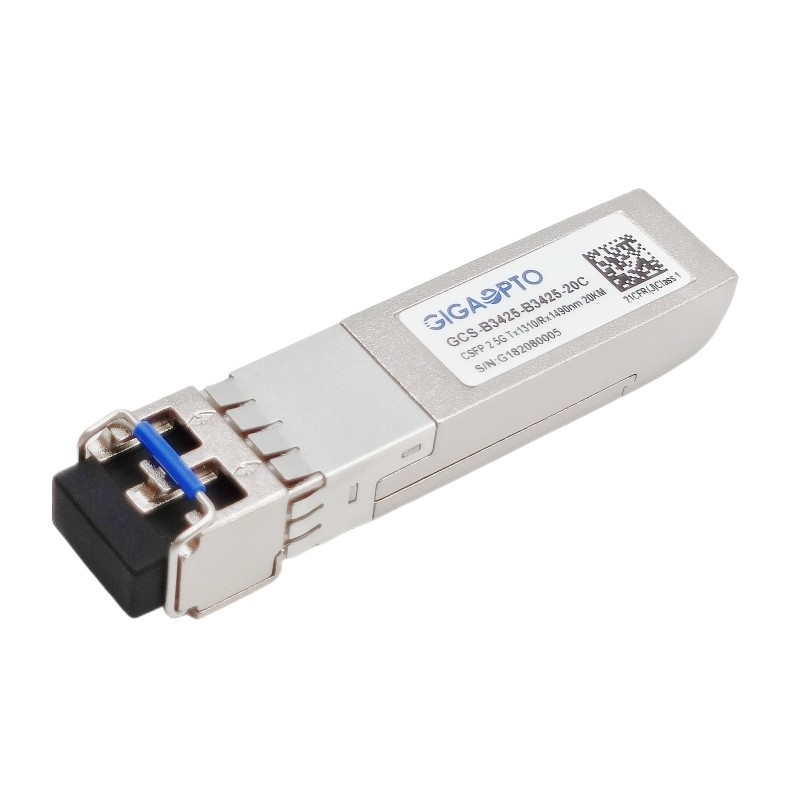

2.5Gbps CSFP ডুয়াল BIDI 20km TX1310 RX1490 ট্রান্সসিভার LC DOM
বর্ণনা
GCS-B3425-B3425-20C কমপ্যাক্ট স্মল ফর্ম-ফ্যাক্টর প্লাগেবল (CSFP) মাল্টি-সোর্স এগ্রিমেন্ট (MSA) বিকল্প 2 এর সাথে সামঞ্জস্যপূর্ণ, 3x1T তরঙ্গদৈর্ঘ্য ব্যবহার করে একক-মোড ফাইবার (SMF) এর উপর 2.488Gbps এবং 20km ট্রান্সমিশন প্রদান করে /1490nmRx একটি LC সংযোগকারীর মাধ্যমে। এটি SFP 20-পিন সংযোগকারীর সাথে থাকে যাতে হট প্লাগ সক্ষমতা মঞ্জুর করা যায়।ডিজিটাল ডায়াগনস্টিক ফাংশনগুলি MSA SFF-8472-এ উল্লেখিত I2C ইন্টারফেসের মাধ্যমে উপলব্ধ।
ট্রান্সসিভারে 2-চ্যানেল দ্বি-দিকনির্দেশক অপটিক্যাল ট্রান্সসিভার ইউনিট রয়েছে যার পাঁচটি বিভাগ রয়েছে: এলডি ড্রাইভার, লিমিটিং এম্প্লিফায়ার, ডিজিটাল ডায়াগনস্টিক মনিটর, লেজারের ধরন (ডিএফবি লেজার) এবং পিন ফটো-ডিটেক্টর।
Tx Disable এর TTL লজিক উচ্চ-স্তরের ইনপুট দ্বারা অপটিক্যাল আউটপুট নিষ্ক্রিয় করা যেতে পারে, এবং সিস্টেমটি I2C এর মাধ্যমে মডিউলটিকে নিষ্ক্রিয় করতে পারে।লেজারের অবক্ষয় নির্দেশ করার জন্য Tx ফল্ট প্রদান করা হয়।লস অফ সিগন্যাল (LOS) আউটপুট প্রদান করা হয় রিসিভারের ইনপুট অপটিক্যাল সিগন্যালের ক্ষতি বা অংশীদারের সাথে লিঙ্ক স্ট্যাটাস।সিস্টেমটি I2C রেজিস্টার অ্যাক্সেসের মাধ্যমে LOS (বা লিঙ্ক)/অক্ষম/ফল্ট তথ্যও পেতে পারে।C-SFP সকেটে প্লাগ করলে প্রচলিত SFP কাজ করবে, একই সময়ে C-SFP এবং হোস্ট বোর্ডের কোনো ক্ষতি হবে না যদি C-SFP মডিউল একটি প্রচলিত SFP সকেটে প্লাগ করা হয়
স্পেসিফিকেশন
| পণ্য তালিকা | 2.5G CSFP ট্রান্সসিভার | P/N | GCS-B3425-B3425-20C |
| প্যাকেজের প্রকারভেদ | সিএসএফপি | টাইপ | ডুয়াল ফাইবার বিআইডিআই |
| বিট-রেট (জিবিপিএস) | 2.488G/2.488G | লেন কাউন্ট | 2x ( Tx/Rx ) |
| সর্বোচ্চ তারের দৈর্ঘ্য | 20 কিমি | সংযোগকারী | ডুয়াল এলসি |
| TX তরঙ্গদৈর্ঘ্য | 2x 1310nm | RX তরঙ্গদৈর্ঘ্য | 2x 1490nm |
| পাওয়ার সাপ্লাই ভোল্টেজ | +3.3V (সাধারণ) | বিদ্যুৎ অপচয় | ≤ 1.8W |
| TX প্রকার | ডিএফবি | আরএক্স টাইপ | পিন |
| TX আউটপুট পাওয়ার | -5 ~ 0dBm | RX সংবেদনশীলতা | < -19dBm |
| বিলুপ্তির অনুপাত | > 9dB | স্যাচুরেশন | > 0dBm |
| অপটিক্যাল-বাজেট (dB) | 14dB | ডিজিটাল ডায়াগনস্টিক | নির্মাণ |
| পরিবেশ | অপারেটিং: 0 থেকে 70 ডিগ্রি সেলসিয়াস | ওয়ারেন্টি | 36 মাস |
| সঞ্চয়স্থান: -40°C থেকে 85°C | এমটিবিএফ | 1,000,000 ঘন্টা | |
| সম্মতি | গিগাবিট ইথারনেট, MSA অনুগত | ||
বৈশিষ্ট্য
আবেদন
বৈদ্যুতিক এবং অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য | ||
| ট্রান্সমিটার | ||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1260 | 1310 | 1360 | nm | |||
| বর্ণালী প্রস্থ (-20dB) | σ | 1 | nm | |||||
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | dB | |||||
| গড় আউটপুট শক্তি | পাউট | -5 | 0 | dBm | 1 | |||
| বিলুপ্তির অনুপাত | ইআর | 9 | dB | |||||
| অপটিক্যাল উত্থান/পতনের সময় (20%~80%) | tr/tf | 0.16 | এনএস | |||||
| ডেটা ইনপুট সুইং ডিফারেনশিয়াল | ভিভিতরে | 400 | 1800 | mV | 2 | |||
| ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা | জেডভিতরে | 90 | 100 | 110 | Ω | |||
|
TX নিষ্ক্রিয় |
নিষ্ক্রিয় করুন | 2.0 | ভিসিসি | ভি | ||||
| সক্ষম করুন | 0 | 0.8 | ভি | |||||
|
TX ফল্ট |
দোষ | 2.0 | ভিসিসি | ভি | ||||
| স্বাভাবিক | 0 | 0.8 | ভি | |||||
| রিসিভার | ||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1470 | 1510 | nm | ||||
| রিসিভার সংবেদনশীলতা | -19 | dBm | 3 | |||||
| রিসিভার ওভারলোড | 0 | dBm | 3 | |||||
| LOS De-Assert | LOSডি | -19 | dBm | |||||
| LOS দাবি | LOSক | -30 | dBm | |||||
| LOS হিস্টেরেসিস | 1 | 4 | dB | |||||
| ডেটা আউটপুট সুইং ডিফারেনশিয়াল | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
উচ্চ | 2.0 | ভিসিসি | ভি | ||||
| কম | 0.8 | ভি | ||||||
1. অপটিক্যাল শক্তি SMF মধ্যে চালু করা হয়.
2. PECL ইনপুট, অভ্যন্তরীণভাবে এসি-কাপলড এবং সমাপ্ত।
3. PRBS 223-1 টেস্ট প্যাটার্ন @2488Mbps, BER ≤1×10-12 দিয়ে পরিমাপ করা হয়েছে।
4. অভ্যন্তরীণভাবে এসি-কাপলড।
