পণ্যের বিবরণ:
|
| টাইপ: | ডুয়াল CSFP EX | বিট রেট: | ডুয়াল 1.244Gbps |
|---|---|---|---|
| TX তরঙ্গদৈর্ঘ্য: | 2 x 1310nm | RX তরঙ্গদৈর্ঘ্য: | 2 x 1490nm |
| লেজার: | ডিএফবি | সংক্রমণ: | 40 কিমি |
| তাপমাত্রা: | মান 0 থেকে 70 ডিগ্রি সেলসিয়াস | কীওয়ার্ড: | 1.244G CSFP BIDI ট্রান্সসিভার |
| বিশেষভাবে তুলে ধরা: | ডুয়াল চ্যানেল CSFP,1.244G CSFP,40km BIDI ট্রান্সসিভার মডিউল |
||

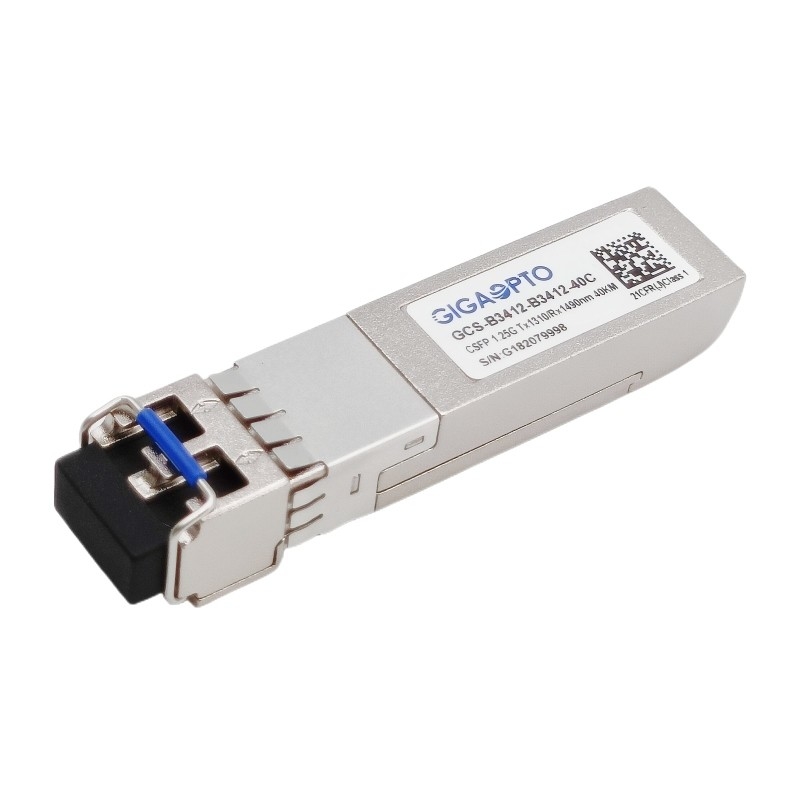

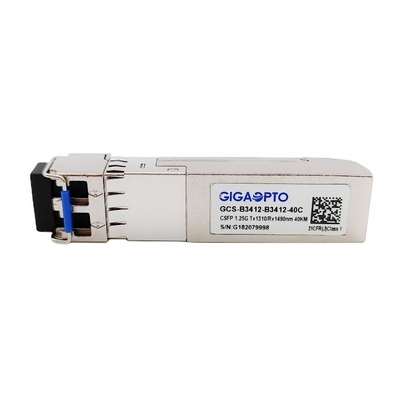

1.244G ডুয়াল চ্যানেল BIDI CSFP ট্রান্সসিভার মডিউল TX1310nm RX1490nm SMF 40km
বর্ণনা
এই GCS-B3412-B3412-40C হল একটি CSFP (কম্প্যাক্ট SFP) ট্রান্সসিভার যেখানে উভয় পোর্টই দ্বি-দিকনির্দেশক, অর্থাৎ প্রদান করে
সাধারণ BiDi ট্রান্সসিভারের তুলনায় দ্বিগুণ ক্ষমতা যেখানে একটি পোর্ট ব্যবহার করা হয় না।এর জন্য প্রয়োজন যে হোস্ট সরঞ্জামগুলি CSFP ট্রান্সসিভারগুলিকে সমর্থন করে৷
এটি 1244Mbps থ্রুপুট এবং SMF এর সাথে 40km ট্রান্সমিশন দূরত্ব সমর্থন করে।প্রতিটি পোর্টের জন্য, ট্রান্সসিভার ইউনিট তিনটি বিভাগ নিয়ে গঠিত: একটি DFB লেজার ট্রান্সমিটার, একটি পিন ফটোডিওড একটি ট্রান্স-ইম্পিডেন্স প্রিমপ্লিফায়ার (TIA) এবং MCU কন্ট্রোল ইউনিটের সাথে সমন্বিত।সমস্ত মডিউল ক্লাস I লেজার নিরাপত্তা প্রয়োজনীয়তা পূরণ করে।
স্পেসিফিকেশন
| পণ্য সিরিজ | 1G CSFP ট্রান্সসিভার | P/N | GCS-B3412-B3412-40C |
| প্যাকেজিং | সিএসএফপি | টাইপ | ডুয়াল BiDi EX |
| বিট রেট (জিবিপিএস) | 2x 1.244G | লেন কাউন্ট | 2x ( Tx/Rx ) |
| তারের দৈর্ঘ্য | 40 কিমি | সংযোগকারী | এলসি/ইউপিসি ডুপ্লেক্স |
| TX তরঙ্গদৈর্ঘ্য | 2x 1310nm | RX তরঙ্গদৈর্ঘ্য | 2x 1490nm |
| পাওয়ার ভোল্টেজ | +3.3V (সাধারণ) | শক্তি খরচ | ≤ 1.3W |
| ট্রান্সমিটার অংশ | ডিএফবি | রিসিভার অংশ | পিন |
| ট্রান্সমিটার পাওয়ার | -5 ~ 0dBm | RX সংবেদনশীলতা | < -25dBm |
| বিলুপ্তির অনুপাত | > 9dB | ওভারলোড | > 0dBm |
| অপটিক্যাল-বাজেট (dB) | 20dB | DOM/DDM | সমর্থন |
| তাপমাত্রা | অপারেটিং: বাণিজ্যিক 0 থেকে 70 ডিগ্রি সেলসিয়াস | ওয়ারেন্টি | 36 মাস |
| সঞ্চয়স্থান: -40°C থেকে 85°C | ওজন | 25 গ্রাম | |
| সম্মতি | গিগাবিট ইথারনেট, MSA অনুগত | ||
বৈশিষ্ট্য
আবেদন
অপটিক্যাল এবং বৈদ্যুতিক বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য | ||
| ট্রান্সমিটার | ||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1290 | 1310 | 1330 | nm | |||
| বর্ণালী প্রস্থ (-20dB) | σ | 1 | nm | |||||
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | dB | |||||
| গড় আউটপুট শক্তি | পাউট | -5 | 0 | dBm | 1 | |||
| বিলুপ্তির অনুপাত | ইআর | 9 | dB | |||||
| অপটিক্যাল উত্থান/পতনের সময় (20%~80%) | tr/tf | 0.26 | এনএস | |||||
| ডেটা ইনপুট সুইং ডিফারেনশিয়াল | ভিভিতরে | 400 | 1800 | mV | 2 | |||
| ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা | জেডভিতরে | 90 | 100 | 110 | Ω | |||
|
TX নিষ্ক্রিয় |
নিষ্ক্রিয় করুন | 2.0 | ভিসিসি | ভি | ||||
| সক্ষম করুন | 0 | 0.8 | ভি | |||||
|
TX ফল্ট |
দোষ | 2.0 | ভিসিসি | ভি | ||||
| স্বাভাবিক | 0 | 0.8 | ভি | |||||
| রিসিভার | ||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1470 | 1490 | 1510 | nm | |||
| রিসিভার সংবেদনশীলতা | -25 | dBm | 3 | |||||
| রিসিভার ওভারলোড | 0 | dBm | 3 | |||||
| LOS De-Assert | LOSডি | -27 | dBm | |||||
| LOS দাবি | LOSক | -40 | dBm | |||||
| LOS হিস্টেরেসিস | 1 | 4 | dB | |||||
| ডেটা আউটপুট সুইং ডিফারেনশিয়াল | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
উচ্চ | 2.0 | ভিসিসি | ভি | ||||
| কম | 0.8 | ভি | ||||||
1. অপটিক্যাল শক্তি SMF মধ্যে চালু করা হয়.
2. PECL ইনপুট, অভ্যন্তরীণভাবে এসি-কাপলড এবং সমাপ্ত।
3. PRBS 223-1 টেস্ট প্যাটার্ন @1244Mbps, BER ≤1×10-12 দিয়ে পরিমাপ করা হয়েছে।
4. অভ্যন্তরীণভাবে এসি-কাপলড।
প্যাকেজ আউটলাইন
মাত্রা মিলিমিটারে।অন্যথায় নির্দিষ্ট না হলে সমস্ত মাত্রা ±0.1 মিমি।(একক: মিমি)
