পণ্যের বিবরণ:
|
| টাইপ: | ডুয়াল 1000Base-BX CSFP eLX | বিট রেট: | ডুয়াল 1.25Gbps |
|---|---|---|---|
| TX তরঙ্গদৈর্ঘ্য: | 2 x 1550nm | RX তরঙ্গদৈর্ঘ্য: | 2 x 1310nm |
| এলডি/পিডি: | DFB+PIN | সংক্রমণ: | 20 কিমি |
| মিডিয়া: | একক মোড ফাইবার | লক্ষণীয় করা: | CSFP অপটিক্যাল ট্রান্সসিভার মডিউল |
| বিশেষভাবে তুলে ধরা: | CSFP ট্রান্সসিভার,CSFP 20km,sfp মডিউল একক ফাইবার |
||

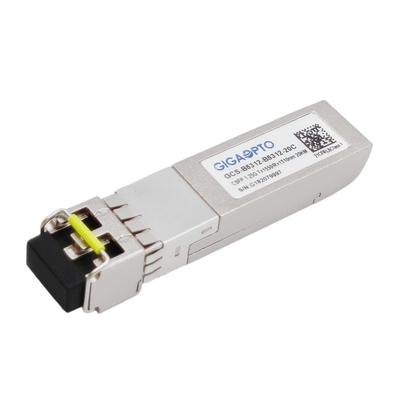

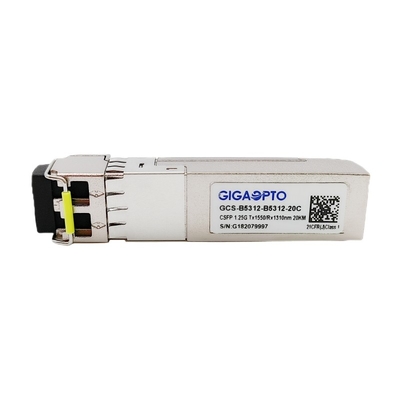

1.25Gbps কমপ্যাক্ট Bi-Di SFP ট্রান্সসিভার, 20km Reach 1550nm TX 1310 nm RX
বর্ণনা
এই GCS-B5312-B5312-20C CSFP ট্রান্সসিভার একটি অতি-নিম্ন শক্তি (বিদ্যুৎ খরচ <1.3W), উচ্চ কার্যক্ষমতা এবং উচ্চ স্থিতিশীলতা পণ্য যা স্ট্যান্ডার্ড বাণিজ্যিক তাপমাত্রায় কাজ করে, 1000Base-BX 2-চ্যানেল থ্রুপুট স্ট্যান্ডার্ড একক থেকে 20km পর্যন্ত প্রদান করে একটি ডুপ্লেক্স এলসি সংযোগকারীর মাধ্যমে মোড ফাইবার।
CSFP BIDI LX20 ট্রান্সসিভার দুটি স্বাধীন ডেটা কমিউনিকেশন চ্যানেলের সাথে রয়েছে, প্রতিটি পৃথক চ্যানেলের জন্য এই ট্রান্সসিভারটি একটি অত্যন্ত নির্ভরযোগ্য 1550nm DFB লেজার ট্রান্সমিটার এবং একটি 1310nm পিন ফটোডিওড রিসিভার ব্যবহার করে, সমস্ত মডিউল ক্লাস 1 লেজারের নিরাপত্তা প্রয়োজনীয়তা পূরণ করে।
এটি SFP 20-পিন সংযোগকারীর সাথে হট প্লাগ ক্ষমতার অনুমতি দেয়।ডিজিটাল ডায়াগনস্টিক ফাংশনগুলি SFP MSA SFF-8472-এ নির্দিষ্ট করা I2C ইন্টারফেসের মাধ্যমে উপলব্ধ।
এই CSFP eLX ট্রান্সসিভার সম্পূর্ণরূপে কমপ্যাক্ট স্মল ফর্ম-ফ্যাক্টর প্লাগেবল (CSFP) MSA বিকল্প 2 এবং CE/RoHS প্রত্যয়িত।
স্পেসিফিকেশন
| পণ্য সিরিজ | 1.25G CSFP | পৃ/এন | GCS-B5312-B5312-20C |
| প্যাকাging | সিএসএফপি | টাইপ | ডুয়াল বিডি ইএলএক্স |
| বিটহার(জিবিপিএস) | 2x 1.25G | লেন কাউন্ট | 2x Tx/ 2x Rx |
| লিংক রিচ | 20 কিমি | ইন্টারফেস | ডুপ্লেক্স এলসি/ইউপিসি |
| TX তরঙ্গদৈর্ঘ্য(সাধারণ) | 2x 1550nm | RX তরঙ্গদৈর্ঘ্য(সাধারণ) | 2x 1310nm |
| পাওয়ার সাপ্লাই ভোল্টেজ | +3.3V (সাধারণ) | শক্তিঅপচয় | ≤ 1.2W |
| টির্যান্সমিটারউপাদান | ডিএফবি | আরইসিভারউপাদান | পিন |
| ট্রান্সমিটারশক্তি | -9 ~ -3dBm | আরএক্সএসসংবেদনশীলতা | < -22dBm |
| বিলুপ্তির অনুপাত | > 9dB | আরএক্স স্যাচুরেশন | > -3dBm |
| শক্তি- খবাজেট (dB) | 13dB | DOM | সমর্থন |
| পরিবেশ | অপারেটিং: স্ট্যান্ডার্ড 0 থেকে 70 ডিগ্রি সেলসিয়াস | ওয়ারেন্টি | 3 বছর |
| সঞ্চয়স্থান: -40°C থেকে 85°C | ওজন | 25 গ্রাম | |
| প্রোটোকল | গিগাবিট ইথারনেট, MSA অনুগত | ||
বৈশিষ্ট্য
আবেদন
অপটিক্যাল এবং বৈদ্যুতিক বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য | ||
| ট্রান্সমিটার | ||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1480 | 1550 | 1580 | nm | |||
| বর্ণালী প্রস্থ (-20dB) | σ | 1 | nm | |||||
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | dB | |||||
| গড় আউটপুট শক্তি | পাউট | -9 | -3 | dBm | 1 | |||
| বিলুপ্তির অনুপাত | ইআর | 9 | dB | |||||
| অপটিক্যাল উত্থান/পতনের সময় (20%~80%) | tr/tf | 0.26 | এনএস | |||||
| ডেটা ইনপুট সুইং ডিফারেনশিয়াল | ভিভিতরে | 400 | 1800 | mV | 2 | |||
| ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা | জেডভিতরে | 90 | 100 | 110 | Ω | |||
|
TX নিষ্ক্রিয় |
নিষ্ক্রিয় করুন | 2.0 | ভিসিসি | ভি | ||||
| সক্ষম করুন | 0 | 0.8 | ভি | |||||
|
TX ফল্ট |
দোষ | 2.0 | ভিসিসি | ভি | ||||
| স্বাভাবিক | 0 | 0.8 | ভি | |||||
| রিসিভার | ||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1290 | 1330 | nm | ||||
| রিসিভার সংবেদনশীলতা | -23 | dBm | 3 | |||||
| রিসিভার ওভারলোড | -3 | dBm | 3 | |||||
| LOS De-Assert | LOSডি | -23 | dBm | |||||
| LOS দাবি | LOSক | -35 | dBm | |||||
| LOS হিস্টেরেসিস | 1 | 4 | dB | |||||
| ডেটা আউটপুট সুইং ডিফারেনশিয়াল | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
উচ্চ | 2.0 | ভিসিসি | ভি | ||||
| কম | 0.8 | ভি | ||||||
মন্তব্য:
1. অপটিক্যাল শক্তি SMF মধ্যে চালু করা হয়.
2. PECL ইনপুট, অভ্যন্তরীণভাবে এসি-কাপলড এবং সমাপ্ত।
3. PRBS 27-1 টেস্ট প্যাটার্ন @1250Mbps, BER ≤1×10-12 দিয়ে পরিমাপ করা হয়েছে।
4. অভ্যন্তরীণভাবে এসি-কাপলড।
