পণ্যের বিবরণ:
|
| টাইপ: | 2-ফাইবার 100Base CSFP | ডেটা-রেট (জিবিপিএস): | ডুয়াল 155Mbps |
|---|---|---|---|
| TX তরঙ্গদৈর্ঘ্য: | 2 x 1550nm | RX তরঙ্গদৈর্ঘ্য: | 2 x 1310nm |
| উপাদান: | DFB+PIN | দূরত্ব: | 40 কিমি |
| DOM/DDM: | সমর্থিত | কীওয়ার্ড: | 100Base-BX CSFP ট্রান্সসিভার |
| বিশেষভাবে তুলে ধরা: | 100BASE BX CSFP,CSFP ডুয়াল BIDI,DOM SM ট্রান্সসিভার |
||

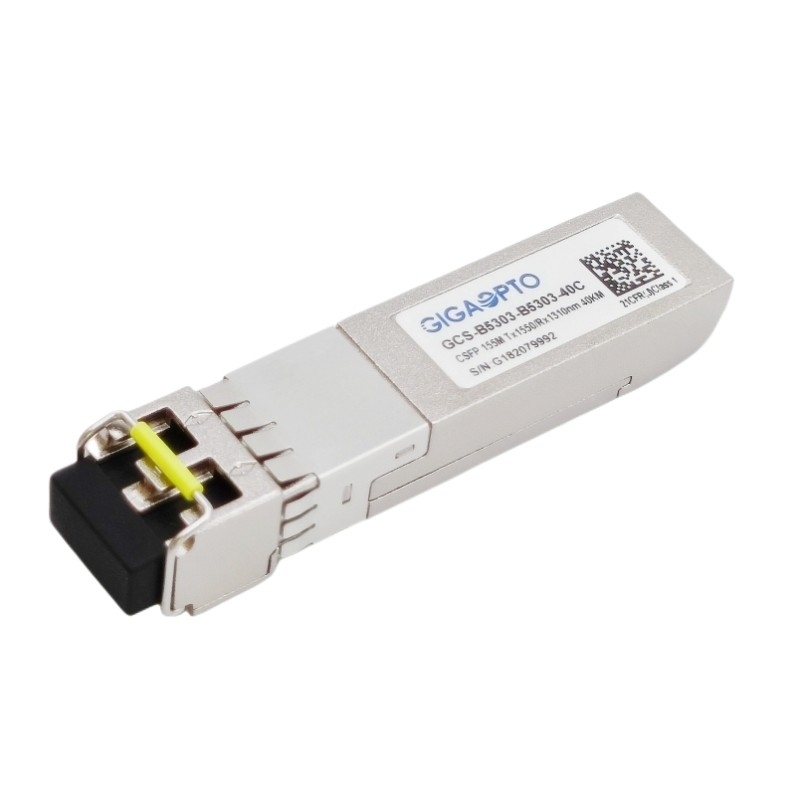

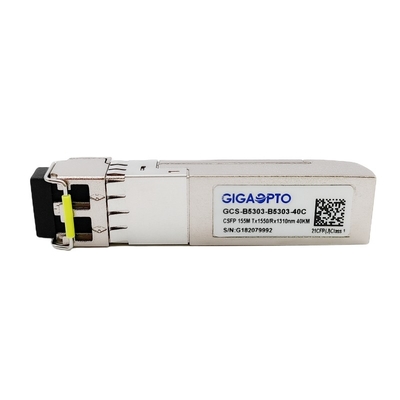

155Mbps কমপ্যাক্ট SFP ট্রান্সসিভার 1550nm TX 1310nm RX 40km
বর্ণনা
এই GCS-B5303-B5303-40C CSFP ট্রান্সসিভারটি উচ্চ কার্যক্ষমতা এবং উচ্চ স্থিতিশীলতার পণ্য যা আদর্শ তাপমাত্রায় কাজ করে, 100Base-BX 2-চ্যানেল থ্রুপুট প্রদান করে 40km পর্যন্ত সিঙ্গেল-মোড ফাইবার (SMF) এর নামমাত্র তরঙ্গদৈর্ঘ্য 1550mT/13nmvia একটি এলসি সংযোগকারী।
প্রতিটি চ্যানেলের জন্য, ট্রান্সসিভার তিনটি বিভাগ নিয়ে গঠিত: একটি অত্যন্ত নির্ভরযোগ্য 1550nm DFB লেজার ট্রান্সমিটার, একটি উচ্চ মানের 1310nm পিন ফটোডিটেক্টর একটি ট্রান্স-ইম্পিডেন্স প্রিমপ্লিফায়ার (TIA) এবং MCU কন্ট্রোল ইউনিটের সাথে সমন্বিত।সমস্ত মডিউল ক্লাস I লেজার নিরাপত্তা প্রয়োজনীয়তা পূরণ করে।
এটি SFP 20-পিন সংযোগকারীর সাথে হট প্লাগ ক্ষমতার অনুমতি দেয়।ডিজিটাল ডায়াগনস্টিক ফাংশনগুলি SFP MSA SFF-8472-এ নির্দিষ্ট করা I2C ইন্টারফেসের মাধ্যমে উপলব্ধ।
এই 2-ফাইবার 100Base ট্রান্সসিভার কম্প্যাক্ট স্মল ফর্ম-ফ্যাক্টর প্লাগেবল (CSFP) MSA বিকল্প 2 এবং CE/RoHS প্রত্যয়িত সম্পূর্ণরূপে অনুগত।
বৈশিষ্ট্য
| পণ্য সিরিজ | 2 ফাইবার 100বেস CSFP | পৃশিল্প নং | GCS-B5303-B5303-40C |
| প্যাকেজ | সিএসএফপি | টাইপ | প্রতি SFP পোর্টে 2x BIDI |
| ডেটা-হার(Ch1/Ch2) | 155Mbps/155Mbps | লেন কাউন্ট | 2x (Tx/Rx) |
| সংক্রমণ | 40 কিমি @ G652 SMF | সংযোগকারী | এলসি ডুপ্লেক্স |
| তরঙ্গদৈর্ঘ্য-চ1 | TX_1550nm/RX_1310nm | তরঙ্গদৈর্ঘ্য-Ch2 | TX_1550nm/RX_1310nm |
| শক্তিভোল্টেজ, বৈদ্যুতিক একক বিশেষ | +3.3V | শক্তিঅপচয় | ≤ 1.3W |
| ট্রান্সমিটারটাইপ | ডিএফবি লেজার | রিসিভারটাইপ | পিন |
| টির্যান্সমিটারশক্তি | -1 ~ -4dBm | আরইসিভারসংবেদনশীলতা | < -39dBm |
| বিলুপ্তির অনুপাত | > 9dB | ওভারলোড | > -3dBm |
| অপটিক্যালবাজেট (dB) | 38dB | ডিজিটাল ডায়াগনস্টিক | সমর্থন |
| পরিবেশ | অপারেটিং: 0 থেকে 70 ডিগ্রি সেলসিয়াস | ওয়ারেন্টি | 3 বছর |
| সঞ্চয়স্থান: -40°C থেকে 85°C | একক ভর | 25 গ্রাম | |
| প্রোটোকল | দ্রুত ইথারনেট, MSA অনুগত | ||
বৈশিষ্ট্য
আবেদন
বৈদ্যুতিক এবং অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য | ||
| ট্রান্সমিটার | ||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1530 | 1550 | 1570 | nm | |||
| বর্ণালী প্রস্থ (-20dB) | σ | 1 | nm | |||||
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | dB | |||||
| গড় আউটপুট শক্তি | পাউট | -4 | -1 | dBm | 1 | |||
| বিলুপ্তির অনুপাত | ইআর | 9 | dB | |||||
| অপটিক্যাল উত্থান/পতনের সময় (20%~80%) | tr/tf | 0.26 | এনএস | |||||
| ডেটা ইনপুট সুইং ডিফারেনশিয়াল | ভিভিতরে | 400 | 1800 | mV | 2 | |||
| ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা | জেডভিতরে | 90 | 100 | 110 | Ω | |||
|
TX নিষ্ক্রিয় |
নিষ্ক্রিয় করুন | 2.0 | ভিসিসি | ভি | ||||
| সক্ষম করুন | 0 | 0.8 | ভি | |||||
|
TX ফল্ট |
দোষ | 2.0 | ভিসিসি | ভি | ||||
| স্বাভাবিক | 0 | 0.8 | ভি | |||||
| রিসিভার | ||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1290 | 1330 | nm | ||||
| রিসিভার সংবেদনশীলতা | -35 | dBm | 3 | |||||
| রিসিভার ওভারলোড | -3 | dBm | 3 | |||||
| LOS De-Assert | LOSডি | -35 | dBm | |||||
| LOS দাবি | LOSক | -45 | dBm | |||||
| LOS হিস্টেরেসিস | 1 | 4 | dB | |||||
| ডেটা আউটপুট সুইং ডিফারেনশিয়াল | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
উচ্চ | 2.0 | ভিসিসি | ভি | ||||
| কম | 0.8 | ভি | ||||||
মন্তব্য:
1. অপটিক্যাল শক্তি SMF মধ্যে চালু করা হয়.
2. PECL ইনপুট, অভ্যন্তরীণভাবে এসি-কাপলড এবং সমাপ্ত।
3. PRBS 223-1 টেস্ট প্যাটার্ন @155Mbps, BER ≤1×10-12 দিয়ে পরিমাপ করা হয়েছে।
4. অভ্যন্তরীণভাবে এসি-কাপলড।
