পণ্যের বিবরণ:
|
| পণ্যের ধরন: | 2 Fiber 100Base CSFP BIDI EX | ডেটা রেট(Ch1/Ch2): | 155Mbps/155Mbps |
|---|---|---|---|
| তরঙ্গদৈর্ঘ্য(Ch1/Ch2): | TX_1310nm/RX_1550nm | সংক্রমণ: | 40 কিমি |
| উপাদান: | FP+PIN | তাপমাত্রা: | ব্যবসায়িক |
| সংযোগকারী: | ডুয়াল এলসি | কীওয়ার্ড: | 2 ফাইবার বিডি এক্স ট্রান্সসিভার |
| বিশেষভাবে তুলে ধরা: | RX 1550nm CSFP,TX 1310nm CSFP,100Base CSFP |
||

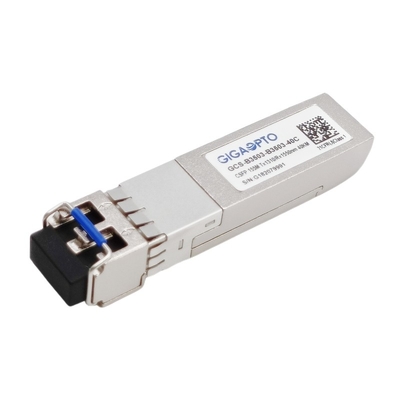

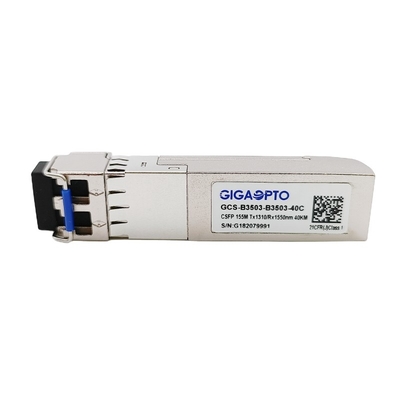

155Mbps কমপ্যাক্ট Bi-Di SFP ট্রান্সসিভার 1310nm TX 1550nm RX 40km
বর্ণনা
এই 2 Fiber 100Base CSFP ট্রান্সসিভার হল একটি অতি-নিম্ন শক্তি (বিদ্যুৎ খরচ <1.3W), উচ্চ কার্যক্ষমতা এবং উচ্চ স্থিতিশীলতা পণ্য যা বাণিজ্যিক তাপমাত্রায় কাজ করে, SMF তারের সাহায্যে 155Mbps এবং 40km ট্রান্সমিশন দূরত্ব সমর্থন করে।
ট্রান্সসিভারটি তিনটি বিভাগ নিয়ে গঠিত: একটি DFB লেজার ট্রান্সমিটার, একটি পিন ফটোডিওড একটি ট্রান্স-ইম্পিডেন্স প্রিমপ্লিফায়ার (TIA) এবং MCU কন্ট্রোল ইউনিটের সাথে সমন্বিত।সমস্ত মডিউল ক্লাস I লেজার নিরাপত্তা প্রয়োজনীয়তা পূরণ করে।
ট্রান্সসিভারগুলি কমপ্যাক্ট SFP মাল্টি-সোর্স এগ্রিমেন্ট (MSA) এবং SFF-8472 এর সাথে সামঞ্জস্যপূর্ণ।
বৈশিষ্ট্য
| পণ্য সিরিজ | 2 ফাইবার 100বেস CSFP | পৃশিল্প নং | GCS-B3503-B3503-40C |
| প্যাকেজ | সিএসএফপি | টাইপ | প্রতি SFP পোর্টে 2x BIDI |
| ডেটা-হার(Ch1/Ch2) | 155Mbps/155Mbps | লেন কাউন্ট | 2x (Tx/Rx) |
| সংক্রমণ | 40 কিমি @ G652 SMF | সংযোগকারী | এলসি ডুপ্লেক্স |
| তরঙ্গদৈর্ঘ্য-চ1 | TX_1310nm/RX_1550nm | তরঙ্গদৈর্ঘ্য-Ch2 | TX_1310nm/RX_1550nm |
| শক্তিভোল্টেজ, বৈদ্যুতিক একক বিশেষ | +3.3V | শক্তিঅপচয় | ≤ 1.3W |
| ট্রান্সমিটারটাইপ | এফপি লেজার | রিসিভারটাইপ | পিন ফটোডিওড |
| টির্যান্সমিটারশক্তি | -1 ~ -4dBm | আরইসিভারসংবেদনশীলতা | < -39dBm |
| বিলুপ্তির অনুপাত | > 9dB | ওভারলোড | > -3dBm |
| অপটিক্যালবাজেট (dB) | 38dB | ডিজিটাল ডায়াগনস্টিক | সমর্থন |
| পরিবেশ | অপারেটিং: 0 থেকে 70 ডিগ্রি সেলসিয়াস | ওয়ারেন্টি | 3 বছর |
| সঞ্চয়স্থান: -40°C থেকে 85°C | একক ভর | 25 গ্রাম | |
| প্রোটোকল | দ্রুত ইথারনেট, MSA অনুগত | ||
বৈশিষ্ট্য
আবেদন
বৈদ্যুতিক এবং অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য | ||
| ট্রান্সমিটার | ||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1260 | 1310 | 1360 | nm | |||
| বর্ণালী প্রস্থ (RMS) | ∆λ | 4 | nm | |||||
| গড় আউটপুট শক্তি | পাউট | -1 | -4 | dBm | 1 | |||
| বিলুপ্তির অনুপাত | ইআর | 9 | dB | |||||
| অপটিক্যাল উত্থান/পতনের সময় (20%~80%) | tr/tf | 0.26 | এনএস | |||||
| ডেটা ইনপুট সুইং ডিফারেনশিয়াল | ভিভিতরে | 400 | 1800 | mV | 2 | |||
| ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা | জেডভিতরে | 90 | 100 | 110 | Ω | |||
|
TX নিষ্ক্রিয় |
নিষ্ক্রিয় করুন | 2.0 | ভিসিসি | ভি | ||||
| সক্ষম করুন | 0 | 0.8 | ভি | |||||
|
TX ফল্ট |
দোষ | 2.0 | ভিসিসি | ভি | ||||
| স্বাভাবিক | 0 | 0.8 | ভি | |||||
| রিসিভার | ||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1530 | 1570 | nm | ||||
| রিসিভার সংবেদনশীলতা | -35 | dBm | 3 | |||||
| রিসিভার ওভারলোড | -3 | dBm | 3 | |||||
| LOS De-Assert | LOSডি | -35 | dBm | |||||
| LOS দাবি | LOSক | -45 | dBm | |||||
| LOS হিস্টেরেসিস | 1 | 4 | dB | |||||
| ডেটা আউটপুট সুইং ডিফারেনশিয়াল | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
উচ্চ | 2.0 | ভিসিসি | ভি | ||||
| কম | 0.8 | ভি | ||||||
মন্তব্য:
1. অপটিক্যাল শক্তি SMF মধ্যে চালু করা হয়.
2. PECL ইনপুট, অভ্যন্তরীণভাবে এসি-কাপলড এবং সমাপ্ত।
3. PRBS 223-1 টেস্ট প্যাটার্ন @155Mbps, BER ≤1×10-12 দিয়ে পরিমাপ করা হয়েছে।
4. অভ্যন্তরীণভাবে এসি-কাপলড।
