পণ্যের বিবরণ:
|
| পণ্যের ধরন: | 155Mbps CSFP EX | ব্যান্ডউইথ(Ch1/Ch2): | 155Mbps/155Mbps |
|---|---|---|---|
| তরঙ্গদৈর্ঘ্য (Ch1/Ch2)): | TX_1490nm/RX_1310nm | ফাইবার দূরত্ব: | 40 কিমি |
| এলডি/পিডি টাইপ: | DFB+PIN | তাপমাত্রা: | মান 0 থেকে 70 ডিগ্রি সেলসিয়াস |
| সংযোগকারী: | এলসি | কীওয়ার্ড: | CSFP BIDI অপটিক্যাল ট্রান্সসিভার মডিউল |
| বিশেষভাবে তুলে ধরা: | 2x 155Mbps কমপ্যাক্ট SFP,LC কমপ্যাক্ট SFP,1310nm 1490nm sfp |
||

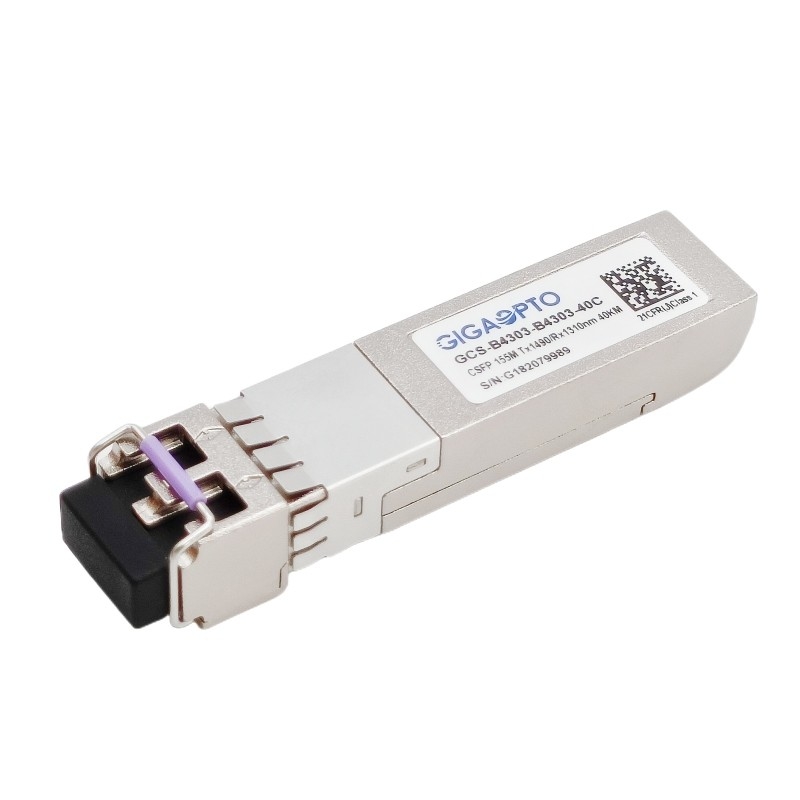

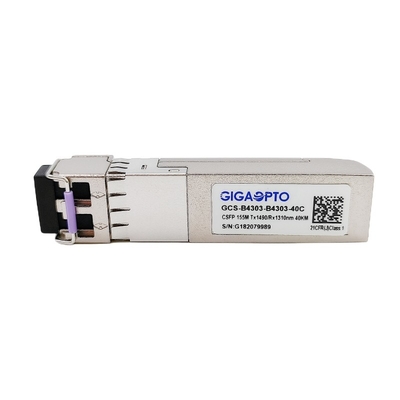

2x 155Mbps TX_1490nm/RX_1310nm CSFP BIDI ট্রান্সসিভার LC 40km DOM
বর্ণনা
GCS-B4303-B4303-40C কমপ্যাক্ট ছোট ফর্ম-ফ্যাক্টর প্লাগেবল (CSFP) হল SFP এর একটি সংস্করণ যার একই যান্ত্রিক ফর্ম ফ্যাক্টর প্রতি পোর্টে দুটি স্বাধীন দ্বিমুখী চ্যানেলের অনুমতি দেয়।
এটি একটি SFP পোর্টে দুটি BOSA অন্তর্ভুক্ত করে, প্রতিটি BOSA একটি উচ্চ মানের 1490nm DFB লেজার ট্রান্সমিটার এবং উচ্চ সংবেদনশীলতা 1310nm PIN ফটোডিওড নিয়ে গঠিত, যা 40km লিঙ্ক ট্রান্সমিশনের সাথে 155Mbps থ্রুপুট প্রদান করে।
এটি SFP 20-পিন সংযোগকারীর সাথে হট প্লাগ ক্ষমতার অনুমতি দেয়।ডিজিটাল ডায়াগনস্টিক ফাংশনগুলি SFP MSA SFF-8472-এ নির্দিষ্ট করা একটি I2C ইন্টারফেসের মাধ্যমে পাওয়া যায়, তাপমাত্রার রিয়েল টাইম মনিটর, সরবরাহ ভোল্টেজ, লেজার বায়াস কারেন্ট, লেজার গড় আউটপুট পাওয়ার এবং রিসিভিং আউটপুট পাওয়ার সরবরাহ করা হয়।
এই দুই-ফাইবার CSFP ট্রান্সসিভার সম্পূর্ণরূপে কমপ্যাক্ট স্মল ফর্ম-ফ্যাক্টর প্লাগেবল (CSFP) MSA বিকল্প 2 এবং CE/RoHS প্রত্যয়িত।
বৈশিষ্ট্য
| পণ্য সিরিজ | 2x 155Mbps CSFP BIDI | পৃশিল্প নং | GCS-B4303-B4303-40C |
| প্যাকেজ | সিএসএফপি | টাইপ | প্রতি SFP পোর্টে 2x BIDI |
| ডেটা-হার(Ch1/Ch2) | 155Mbps/155Mbps | লেন কাউন্ট | 2x (Tx/Rx) |
| সংক্রমণ | 40 কিমি @ G652 SMF | সংযোগকারী | এলসি ডুপ্লেক্স |
| তরঙ্গদৈর্ঘ্য-চ1 | TX_1490nm/RX_1310nm | তরঙ্গদৈর্ঘ্য-Ch2 | TX_1490nm/RX_1310nm |
| শক্তিভোল্টেজ, বৈদ্যুতিক একক বিশেষ | +3.3V | শক্তিঅপচয় | ≤ 1.3W |
| ট্রান্সমিটারটাইপ | ডিএফবি লেজার | রিসিভারটাইপ | পিন/টিআইএ ফটোডিওড |
| টির্যান্সমিটারশক্তি | -1 ~ -4dBm | আরইসিভারসংবেদনশীলতা | < -39dBm |
| বিলুপ্তির অনুপাত | > 9dB | ওভারলোড | > -3dBm |
| অপটিক্যালবাজেট (dB) | 38dB | ডিজিটাল ডায়াগনস্টিক | সমর্থন |
| পরিবেশ | অপারেটিং: 0 থেকে 70 ডিগ্রি সেলসিয়াস | ওয়ারেন্টি | 3 বছর |
| সঞ্চয়স্থান: -40°C থেকে 85°C | একক ভর | 25 গ্রাম | |
| প্রোটোকল | দ্রুত ইথারনেট, MSA অনুগত | ||
বৈশিষ্ট্য
আবেদন
বৈদ্যুতিক এবং অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য | ||
| ট্রান্সমিটার | ||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1470 | 1490 | 1510 | nm | |||
| বর্ণালী প্রস্থ (-20dB) | σ | 1 | nm | |||||
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | dB | |||||
| গড় আউটপুট শক্তি | পাউট | -4 | -1 | dBm | 1 | |||
| বিলুপ্তির অনুপাত | ইআর | 9 | dB | |||||
| অপটিক্যাল উত্থান/পতনের সময় (20%~80%) | tr/tf | 0.26 | এনএস | |||||
| ডেটা ইনপুট সুইং ডিফারেনশিয়াল | ভিভিতরে | 400 | 1800 | mV | 2 | |||
| ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা | জেডভিতরে | 90 | 100 | 110 | Ω | |||
|
TX নিষ্ক্রিয় |
নিষ্ক্রিয় করুন | 2.0 | ভিসিসি | ভি | ||||
| সক্ষম করুন | 0 | 0.8 | ভি | |||||
|
TX ফল্ট |
দোষ | 2.0 | ভিসিসি | ভি | ||||
| স্বাভাবিক | 0 | 0.8 | ভি | |||||
| রিসিভার | ||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1290 | 1330 | nm | ||||
| রিসিভার সংবেদনশীলতা | -35 | dBm | 3 | |||||
| রিসিভার ওভারলোড | -3 | dBm | 3 | |||||
| LOS De-Assert | LOSডি | -35 | dBm | |||||
| LOS দাবি | LOSক | -45 | dBm | |||||
| LOS হিস্টেরেসিস | 1 | 4 | dB | |||||
| ডেটা আউটপুট সুইং ডিফারেনশিয়াল | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
উচ্চ | 2.0 | ভিসিসি | ভি | ||||
| কম | 0.8 | ভি | ||||||
মন্তব্য:
1. অপটিক্যাল শক্তি SMF মধ্যে চালু করা হয়.
2. PECL ইনপুট, অভ্যন্তরীণভাবে এসি-কাপলড এবং সমাপ্ত।
3. PRBS 223-1 টেস্ট প্যাটার্ন @155Mbps, BER ≤1×10-12 দিয়ে পরিমাপ করা হয়েছে।
4. অভ্যন্তরীণভাবে এসি-কাপলড।
