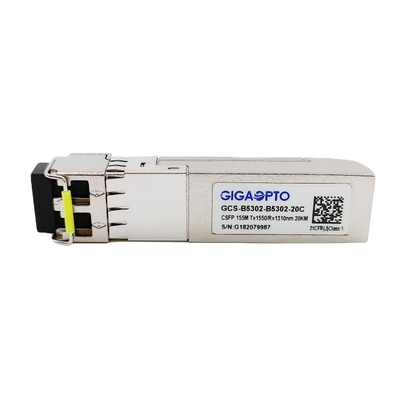

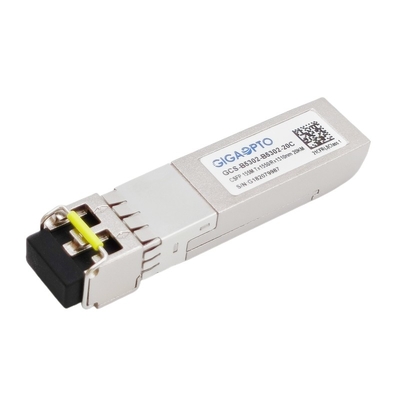

100Mbps কমপ্যাক্ট SFP ডুয়াল দ্বিমুখী অপটিক্যাল ট্রান্সসিভার TX1550nm RX1310nm LC 20km DOM

100Mbps কমপ্যাক্ট SFP ডুয়াল দ্বিমুখী অপটিক্যাল ট্রান্সসিভার TX1550nm RX1310nm LC 20km DOM
100Mbps কমপ্যাক্ট SFP ডুয়াল দ্বিমুখী অপটিক্যাল ট্রান্সসিভার TX1550nm RX1310nm LC 20km DOM 100Mbps কমপ্যাক্ট SFP ডুয়াল দ্বিমুখী অপটিক্যাল ট্রান্সসিভার TX1550nm RX1310nm LC 20km DOM 100Mbps কমপ্যাক্ট SFP ডুয়াল দ্বিমুখী অপটিক্যাল ট্রান্সসিভার TX1550nm RX1310nm LC 20km DOM 100Mbps কমপ্যাক্ট SFP ডুয়াল দ্বিমুখী অপটিক্যাল ট্রান্সসিভার TX1550nm RX1310nm LC 20km DOM

বড় ইমেজ :  100Mbps কমপ্যাক্ট SFP ডুয়াল দ্বিমুখী অপটিক্যাল ট্রান্সসিভার TX1550nm RX1310nm LC 20km DOM

পণ্যের বিবরণ:
উৎপত্তি স্থল: শেনজেন, চীন
পরিচিতিমুলক নাম: Gigaopto
সাক্ষ্যদান: CE,FCC,RoHs, TUV,UL
মডেল নম্বার: GCS-B5302-B5302-20C
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1
মূল্য: negotiable
প্যাকেজিং বিবরণ: স্ট্যাটিক ব্যাগ, প্লাস্টিকের ব্যাগ, খুচরা বাক্স বা প্রয়োজন অনুসারে
ডেলিভারি সময়: 1-5 কাজের দিন
পরিশোধের শর্ত: টি/টি, এল/সি
যোগানের ক্ষমতা: 50,000 পিসি/মাস

100Mbps কমপ্যাক্ট SFP ডুয়াল দ্বিমুখী অপটিক্যাল ট্রান্সসিভার TX1550nm RX1310nm LC 20km DOM

বিবরণ
পণ্যের ধরন: 100M কমপ্যাক্ট SFP BIDI LX20 বিট রেট: 100Mbps/100Mbps
তরঙ্গদৈর্ঘ্য(Ch1): TX1550nm/RX1310nm তরঙ্গদৈর্ঘ্য(Ch2): TX1550nm/RX1310nm
লিংক রিচ: 20 কিমি ইন্টারফেস: ডুয়াল এলসি
তাপমাত্রা: ব্যবসায়িক কীওয়ার্ড: 100Mbps কমপ্যাক্ট BIDI SFP
বিশেষভাবে তুলে ধরা:

100Mbps কমপ্যাক্ট SFP

,

20km কমপ্যাক্ট SFP

,

RX1310nm দ্বিমুখী অপটিক্যাল ট্রান্সসিভার

100Mbps কমপ্যাক্ট SFP ডুয়াল দ্বিমুখী অপটিক্যাল ট্রান্সসিভার TX1550nmRX1310nm LC 20km DOM





বর্ণনা



GCS-B5302-B5302-20C বিশেষভাবে একটি ডুপ্লেক্স একক-মোড ফাইবারে উচ্চ কর্মক্ষমতা সমন্বিত দুটি দ্বি-নির্দেশিক লিঙ্কের জন্য ডিজাইন করা হয়েছে, প্রতিটি লিঙ্ক 155Mbps থ্রুপুট এবং LC ইন্টারফেসের সাথে 20km ট্রান্সমিশন সমর্থন করে।

এটি SFP 20-পিন সংযোগকারীর সাথে হট প্লাগ ক্ষমতার অনুমতি দেয়।ডিজিটাল ডায়াগনস্টিক ফাংশনগুলি SFP MSA SFF-8472-এ নির্দিষ্ট করা I2C ইন্টারফেসের মাধ্যমে উপলব্ধ।

এই CSFP LX ট্রান্সসিভার সম্পূর্ণরূপে কমপ্যাক্ট স্মল ফর্ম-ফ্যাক্টর প্লাগেবল (CSFP) MSA বিকল্প 2 এবং CE/RoHS প্রত্যয়িত।





বৈশিষ্ট্য



পণ্য সিরিজ 100Mbps কমপ্যাক্ট SFP BIDI পৃশিল্প নম্বর GCS-B5302-B5302-20C
ফর্ম ফ্যাক্টর কমপ্যাক্ট SFP টাইপ প্রতি এসএফপি পোর্টে 2 BOSA
ডেটা রেট(Ch1/Ch2) 155Mbps/155Mbps লেন কাউন্ট 2x (Tx/Rx)
তারের দৈর্ঘ্য 20 কিমি ইন্টারফেস ডুয়াল এলসি
তরঙ্গদৈর্ঘ্য-চ1 TX1550nm/RX1310nm তরঙ্গদৈর্ঘ্য-Ch2 TX1550nm/RX1310nm
শক্তিভোল্টেজ, বৈদ্যুতিক একক বিশেষ +3.3V শক্তিঅপচয় ≤ 1.3W
লেজারটাইপ ডিএফবি লেজার ফটোডিটেক্টরটাইপ পিন
টিএক্স গড়শক্তি -13 ~ -9dBm আরএক্সসংবেদনশীলতা < -32dBm
বিলুপ্তির অনুপাত > 9dB আরএক্স স্যাচুরেশন > -3dBm
অপটিক্যালবাজেট (dB) 19dB ডিজিটাল ডায়াগনস্টিক সমর্থন
তাপমাত্রা অপারেটিং: 0 থেকে 70 ডিগ্রি সেলসিয়াস ওয়ারেন্টি 3 বছর
সঞ্চয়স্থান: -40°C থেকে 85°C একক ভর 25 গ্রাম
প্রোটোকল দ্রুত ইথারনেট, MSA অনুগত





বৈশিষ্ট্য



  • 2 ফাইবার দ্বৈত দ্বি-নির্দেশিক CSFP ট্রান্সসিভার
  • 155Mbps দ্বি-নির্দেশিক ডেটা লিঙ্ক সমর্থন করে
  • 1550nm DFB লেজার এবং 1310nm PIN ফটোডিওড
  • 9/125µm SMF-এ সর্বাধিক ট্রান্সমিশন 20km
  • ডুপ্লেক্স এলসি সংযোগকারী
  • +3.3V একক পাওয়ার সাপ্লাই
  • CSFP MSA বিকল্প 2 এবং SFF-8472-এর সাথে সঙ্গতিপূর্ণ
  • SONET OC-3 সিস্টেমের সাথে সামঞ্জস্যপূর্ণ
  • অপারেটিং কেস তাপমাত্রা: 0 থেকে +70 ডিগ্রি সেলসিয়াস (বাণিজ্যিক)/ -20 ~ +80 ডিগ্রি সেন্টিগ্রেড (বর্ধিত)/ -40 ডিগ্রি সেলসিয়াস থেকে +85 ডিগ্রি সেলসিয়াস (শিল্প)
  • RoHS অনুগত এবং সীসা বিনামূল্যে
  • ক্লাস 1 লেজার ইন্টারন্যাশনাল সেফটি স্ট্যান্ডার্ড IEC 60825 কমপ্লায়েন্ট



আবেদন



  • SONET OC-3 সিস্টেম
  • দ্রুতগতিসম্পন্ন ইথারনেট
  • সুইচ ইন্টারফেসে স্যুইচ করুন
  • পয়েন্ট টু পয়েন্ট FTTH অ্যাপ্লিকেশন
  • অন্যান্য অপটিক্যাল ট্রান্সমিশন সিস্টেম



বৈদ্যুতিক এবং অপটিক্যাল বৈশিষ্ট্য



প্যারামিটার প্রতীক মিন সাধারণ সর্বোচ্চ ইউনিট মন্তব্য
ট্রান্সমিটার
কেন্দ্র তরঙ্গদৈর্ঘ্য λc 1530 1550 1570 nm
বর্ণালী প্রস্থ (-20dB) σ     1 nm
সাইড মোড দমন অনুপাত এসএমএসআর 30     dB
গড় আউটপুট শক্তি পাউট -13   -9 dBm 1
বিলুপ্তির অনুপাত ইআর 9     dB
অপটিক্যাল উত্থান/পতনের সময় (20%~80%) tr/tf     0.26 এনএস
ডেটা ইনপুট সুইং ডিফারেনশিয়াল ভিভিতরে 400   1800 mV 2
ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা জেডভিতরে 90 100 110 Ω

TX নিষ্ক্রিয়

নিষ্ক্রিয় করুন   2.0   ভিসিসি ভি
সক্ষম করুন   0   0.8 ভি

TX ফল্ট

দোষ   2.0   ভিসিসি ভি
স্বাভাবিক   0   0.8 ভি
রিসিভার
কেন্দ্র তরঙ্গদৈর্ঘ্য λc 1290   1330 nm
রিসিভার সংবেদনশীলতা       -32 dBm 3
রিসিভার ওভারলোড   -3     dBm 3
LOS De-Assert LOSডি     -32 dBm
LOS দাবি LOS -45     dBm
LOS হিস্টেরেসিস   1   4 dB
ডেটা আউটপুট সুইং ডিফারেনশিয়াল Vout 400   1800 mV 4

LOS

উচ্চ 2.0   ভিসিসি ভি
কম     0.8 ভি

মন্তব্য:

1. অপটিক্যাল শক্তি SMF মধ্যে চালু করা হয়.

2. PECL ইনপুট, অভ্যন্তরীণভাবে এসি-কাপলড এবং সমাপ্ত।

3. PRBS 27-1 টেস্ট প্যাটার্ন @155Mbps, BER ≤1×10-12 দিয়ে পরিমাপ করা হয়েছে।

4. অভ্যন্তরীণভাবে এসি-কাপলড।
