পণ্যের বিবরণ:
|
| পণ্যের ধরন: | 100BASE CSFP LX20 | বিট রেট: | 155Mbps/155Mbps |
|---|---|---|---|
| তরঙ্গদৈর্ঘ্য(Ch1): | TX1550nm/RX1310nm | তরঙ্গদৈর্ঘ্য(Ch2): | TX1550nm/RX1310nm |
| লিঙ্ক দূরত্ব: | 20 কিমি | সংযোগকারী: | ডুয়াল এলসি |
| DOM/DDM: | সমর্থিত | ||
| বিশেষভাবে তুলে ধরা: | 100BASE কমপ্যাক্ট SFP,TX1310nm কমপ্যাক্ট SFP,RX1550nm দ্বিমুখী অপটিক্যাল ফাইবার |
||

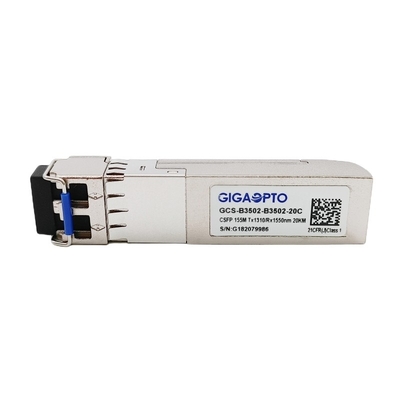

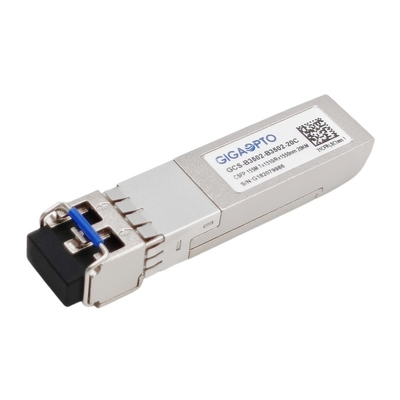

100BASE CSFP ডুয়াল দ্বিমুখী অপটিক্যাল ফাইবার ট্রান্সসিভার TX1310nmRX1550nm LC 20km DOM
বর্ণনা
GCS-B3502-B3502-20C হল দ্রুত ইথারনেট ডেটা লিঙ্কগুলির জন্য একটি উচ্চ কার্যক্ষমতা সম্পন্ন CSFP ট্রান্সসিভার মডিউল৷
এটি বিশেষভাবে একটি ডুপ্লেক্স একক-মোড ফাইবারে উচ্চ কর্মক্ষমতা সমন্বিত দুটি দ্বি-নির্দেশিক লিঙ্কের জন্য ডিজাইন করা হয়েছে, প্রতিটি লিঙ্ক 155Mbps থ্রুপুট এবং LC ইন্টারফেসের সাথে 20km ট্রান্সমিশন সমর্থন করে।
প্রতিটি চ্যানেলের জন্য এই বিআইডিআই ট্রান্সসিভার ইউনিটে একটি 1310nm DFB লেজার ট্রান্সমিটার এবং একটি 1550nm পিন ফটোডিওড রয়েছে, সমস্ত মডিউল ক্লাস 1 লেজার সুরক্ষা প্রয়োজনীয়তা পূরণ করে।
এটি SFP 20-পিন সংযোগকারীর সাথে হট প্লাগ ক্ষমতার অনুমতি দেয়।ডিজিটাল ডায়াগনস্টিক ফাংশনগুলি SFP MSA SFF-8472-এ নির্দিষ্ট করা I2C ইন্টারফেসের মাধ্যমে উপলব্ধ।
এই CSFP LX ট্রান্সসিভার সম্পূর্ণরূপে কমপ্যাক্ট স্মল ফর্ম-ফ্যাক্টর প্লাগেবল (CSFP) MSA বিকল্প 2 এবং CE/RoHS প্রত্যয়িত।
বৈশিষ্ট্য
| পণ্য সিরিজ | 100Base CSFP LX20 | পৃশিল্প নম্বর | GCS-B3502-B3502-20C |
| প্যাকেজিং | সিএসএফপি | টাইপ | পোর্ট প্রতি 2 BOSA |
| ডেটা রেট(Ch1/Ch2) | 155Mbps/155Mbps | লেন কাউন্ট | 2x (Tx/Rx) |
| লিঙ্ক দূরত্ব | 20 কিমি | সংযোগকারী | এলসি ডুপ্লেক্স |
| তরঙ্গদৈর্ঘ্য-চ1 | TX1310nm/RX1550nm | তরঙ্গদৈর্ঘ্য-Ch2 | TX1310nm/RX1550nm |
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | +3.3V | শক্তিঅপচয় | ≤ 1.3W |
| লেজারটাইপ | ডিএফবি লেজার | ফটোডিওডটাইপ | পিন |
| টিএক্সআউটপুট শক্তি | -13 ~ -9dBm | আরএক্সসংবেদনশীলতা | < -32dBm |
| বিলুপ্তির অনুপাত | > 9dB | আরএক্সওভারলোড | > -3dBm |
| পাওয়ার বাজেট (dB) | 19dB | DDM/DOM | সমর্থন |
| তাপমাত্রা | অপারেটিং: 0 থেকে 70 ডিগ্রি সেলসিয়াস | ওয়ারেন্টি | 3 বছর |
| সঞ্চয়স্থান: -40°C থেকে 85°C | একক ভর | 25 গ্রাম | |
| প্রোটোকল | দ্রুত ইথারনেট, MSA অনুগত | ||
বৈশিষ্ট্য
আবেদন
বৈদ্যুতিক এবং অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য | ||
| ট্রান্সমিটার | ||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1290 | 1310 | 1330 | nm | |||
| বর্ণালী প্রস্থ (-20dB) | σ | 1 | nm | |||||
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | dB | |||||
| গড় আউটপুট শক্তি | পাউট | -13 | -9 | dBm | 1 | |||
| বিলুপ্তির অনুপাত | ইআর | 9 | dB | |||||
| অপটিক্যাল উত্থান/পতনের সময় (20%~80%) | tr/tf | 0.26 | এনএস | |||||
| ডেটা ইনপুট সুইং ডিফারেনশিয়াল | ভিভিতরে | 400 | 1800 | mV | 2 | |||
| ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা | জেডভিতরে | 90 | 100 | 110 | Ω | |||
|
TX নিষ্ক্রিয় |
নিষ্ক্রিয় করুন | 2.0 | ভিসিসি | ভি | ||||
| সক্ষম করুন | 0 | 0.8 | ভি | |||||
|
TX ফল্ট |
দোষ | 2.0 | ভিসিসি | ভি | ||||
| স্বাভাবিক | 0 | 0.8 | ভি | |||||
| রিসিভার | ||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1530 | 1550 | 1570 | nm | |||
| রিসিভার সংবেদনশীলতা | -32 | dBm | 3 | |||||
| রিসিভার ওভারলোড | -3 | dBm | 3 | |||||
| LOS De-Assert | LOSডি | -32 | dBm | |||||
| LOS দাবি | LOSক | -45 | dBm | |||||
| LOS হিস্টেরেসিস | 1 | 4 | dB | |||||
| ডেটা আউটপুট সুইং ডিফারেনশিয়াল | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
উচ্চ | 2.0 | ভিসিসি | ভি | ||||
| কম | 0.8 | ভি | ||||||
