পণ্যের বিবরণ:
|
| পণ্যের ধরন: | 100BASE CSFP | ডেটা রেট: | 155Mbps/155Mbps |
|---|---|---|---|
| TX তরঙ্গদৈর্ঘ্য: | 2 x 1490nm | RX তরঙ্গদৈর্ঘ্য: | 2 x 1310nm |
| সংক্রমণ: | 20 কিমি | মিডিয়া: | এসএমএফ |
| DOM/DDM: | সমর্থিত | কীওয়ার্ড: | 2 Fiber 100BASE BIDI CSFP অপটিক্যাল ফাইবার ট্রান্সসিভার |
| বিশেষভাবে তুলে ধরা: | 2 ফাইবার এসএফপি ফাইবার ট্রান্সসিভার,20 কিমি এসএফপি ফাইবার ট্রান্সসিভার,ডম ফাইবার চ্যানেল এসএফপি |
||

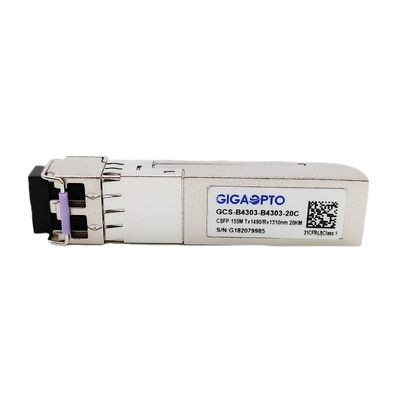

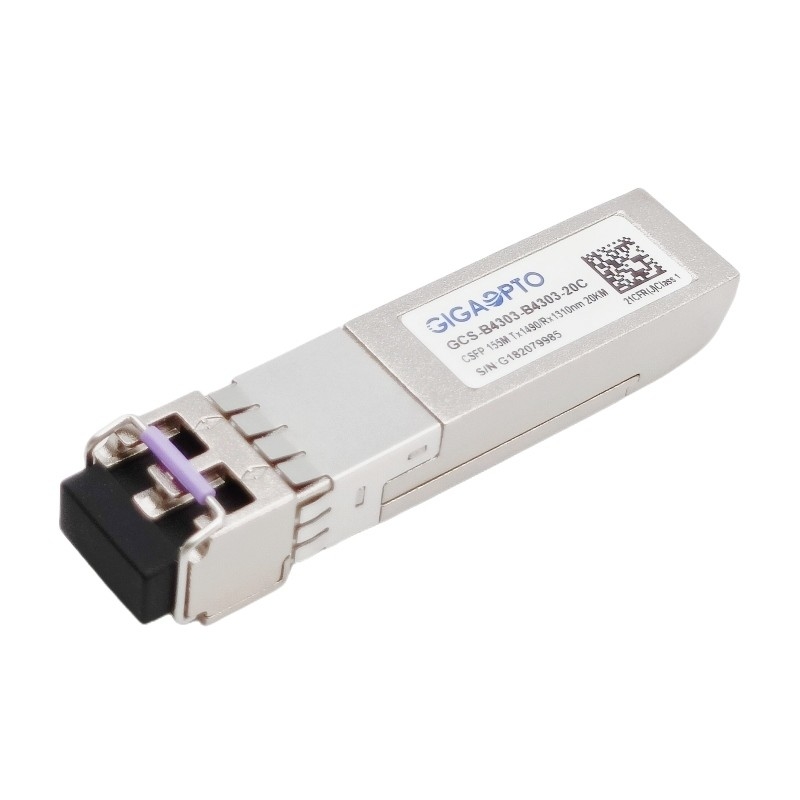

2 Fiber 100BASE BIDI CSFP অপটিক্যাল ফাইবার ট্রান্সসিভার TX1490nmRX1310nm LC 20km DOM
বর্ণনা
100Base CSFP ট্রান্সসিভারটি বিশেষভাবে একটি ডুপ্লেক্স একক-মোড ফাইবারে উচ্চ কার্যকারিতা সমন্বিত দুটি দ্বি-নির্দেশিক লিঙ্কের জন্য ডিজাইন করা হয়েছে, প্রতিটি লিঙ্ক 155Mbps থ্রুপুট এবং LC ইন্টারফেসের সাথে 20km ট্রান্সমিশন সমর্থন করে।
এটি SFP 20-পিন সংযোগকারীর সাথে হট প্লাগ ক্ষমতার অনুমতি দেয়।ডিজিটাল ডায়াগনস্টিক ফাংশনগুলি SFP MSA SFF-8472-এ নির্দিষ্ট করা I2C ইন্টারফেসের মাধ্যমে উপলব্ধ।
এই CSFP LX ট্রান্সসিভার সম্পূর্ণরূপে কমপ্যাক্ট স্মল ফর্ম-ফ্যাক্টর প্লাগেবল (CSFP) MSA বিকল্প 2 এবং CE/RoHS প্রত্যয়িত।
স্পেসিফিকেশন
| পণ্য সিরিজ | 100Base CSFP | পৃশিল্প নম্বর | GCS-B4303-B4303-20C |
| প্যাকেজ | সিএসএফপি | টাইপ | পোর্ট প্রতি 2 BOSA |
| ডেটা রেট(Mbps) | 155Mbps/155Mbps | লেন কাউন্ট | 2x (Tx/Rx) |
| লিঙ্ক দূরত্ব | 20 কিমি | সংযোগকারী | এলসি ডুপ্লেক্স |
| TX তরঙ্গদৈর্ঘ্য | 2x 1490nm | RX তরঙ্গদৈর্ঘ্য | 2x 1310nm |
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | +3.3V (সাধারণ) | শক্তি খরচ | ≤ 1.3W |
| ট্রান্সমিটার টাইপ/লেন | ডিএফবি লেজার | রিসিভার টাইপ/লেন | পিন |
| টিএক্সআউটপুট শক্তি | -14 ~ -8dBm | আরএক্সসংবেদনশীলতা | < -32dBm |
| বিলুপ্তির অনুপাত | > 9dB | আরএক্সওভারলোড | > -3dBm |
| পাওয়ার বাজেট (dB) | 18dB | DDM/DOM | সমর্থন |
| তাপমাত্রা | অপারেটিং: 0 থেকে 70 ডিগ্রি সেলসিয়াস | ওয়ারেন্টি | 3 বছর |
| সঞ্চয়স্থান: -40°C থেকে 85°C | একক ভর | 25 গ্রাম | |
| প্রোটোকল | দ্রুত ইথারনেট, MSA অনুগত | ||
বৈশিষ্ট্য
আবেদন
বৈদ্যুতিক এবং অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য | ||
| ট্রান্সমিটার | ||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1470 | 1490 | 1510 | nm | |||
| বর্ণালী প্রস্থ (-20dB) | σ | 1 | nm | |||||
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | dB | |||||
| গড় আউটপুট শক্তি | পাউট | -13 | -9 | dBm | 1 | |||
| বিলুপ্তির অনুপাত | ইআর | 9 | dB | |||||
| অপটিক্যাল উত্থান/পতনের সময় (20%~80%) | tr/tf | 0.26 | এনএস | |||||
| ডেটা ইনপুট সুইং ডিফারেনশিয়াল | ভিভিতরে | 400 | 1800 | mV | 2 | |||
| ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা | জেডভিতরে | 90 | 100 | 110 | Ω | |||
|
TX নিষ্ক্রিয় |
নিষ্ক্রিয় করুন | 2.0 | ভিসিসি | ভি | ||||
| সক্ষম করুন | 0 | 0.8 | ভি | |||||
|
TX ফল্ট |
দোষ | 2.0 | ভিসিসি | ভি | ||||
| স্বাভাবিক | 0 | 0.8 | ভি | |||||
| রিসিভার | ||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1290 | 1330 | nm | ||||
| রিসিভার সংবেদনশীলতা | -32 | dBm | 3 | |||||
| রিসিভার ওভারলোড | -3 | dBm | 3 | |||||
| LOS De-Assert | LOSডি | -32 | dBm | |||||
| LOS দাবি | LOSক | -45 | dBm | |||||
| LOS হিস্টেরেসিস | 1 | 4 | dB | |||||
| ডেটা আউটপুট সুইং ডিফারেনশিয়াল | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
উচ্চ | 2.0 | ভিসিসি | ভি | ||||
| কম | 0.8 | ভি | ||||||
মন্তব্য:
1. অপটিক্যাল শক্তি SMF মধ্যে চালু করা হয়.
2. PECL ইনপুট, অভ্যন্তরীণভাবে এসি-কাপলড এবং সমাপ্ত।
3. PRBS 27-1 টেস্ট প্যাটার্ন @155Mbps, BER ≤1×10-12 দিয়ে পরিমাপ করা হয়েছে।
4. অভ্যন্তরীণভাবে এসি-কাপলড।
