পণ্যের বিবরণ:
|
| পণ্যের ধরন: | 100BASE ডুয়াল বিডি সিএসএফপি | ডেটা রেট: | 155Mbps |
|---|---|---|---|
| চ্যানেল 1: | TX1310nm/RX1490nm | চ্যানেল 2: | TX1310nm/RX1490nm |
| সংক্রমণ: | 20 কিমি | তারের ধরন: | একক মোড ফাইবার |
| কীওয়ার্ড: | 100BASE CSFP অপটিক্যাল ফাইবার ট্রান্সসিভার | ||
| বিশেষভাবে তুলে ধরা: | 100BASE অপটিক্যাল ফাইবার ট্রান্সসিভার,CSFP অপটিক্যাল ফাইবার ট্রান্সসিভার,TX1310nm sfp অপটিক্যাল মডিউল |
||

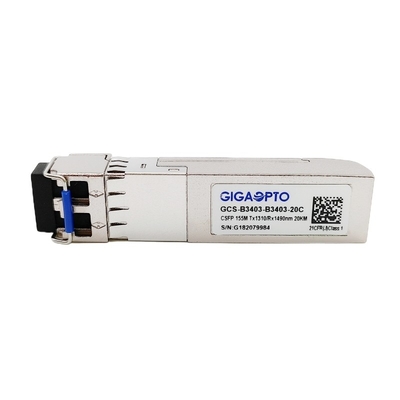

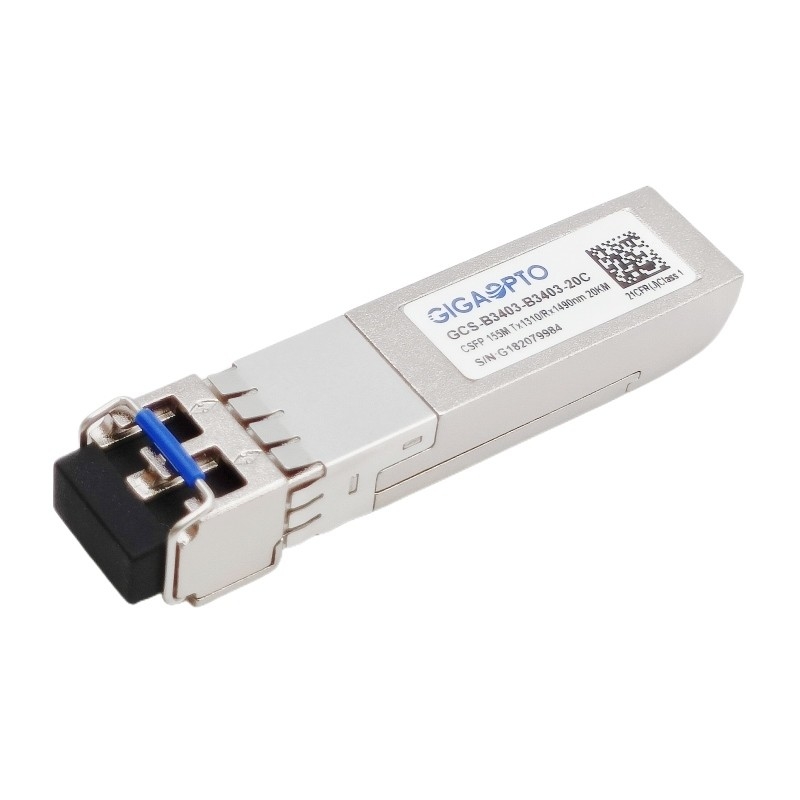

100BASE ডুয়াল BIDI CSFP অপটিক্যাল ফাইবার ট্রান্সসিভার TX1310nmRX1490nm LC 20km DOM
বর্ণনা
100Base দ্বৈত দ্বি-নির্দেশিক CSFP অপটিক্যাল ট্রান্সসিভার হল SFP-এর একটি সংস্করণ যার একই যান্ত্রিক ফর্ম ফ্যাক্টর প্রতি পোর্টে দুটি স্বাধীন দ্বিমুখী চ্যানেলের অনুমতি দেয়।
প্রতিটি চ্যানেলের জন্য, এই 100BASE CSFP ট্রান্সসিভার ইউনিটটি তিনটি বিভাগ নিয়ে গঠিত: একটি 1310nm DFB লেজার ট্রান্সমিটার, একটি 1490nm পিন ফটোডিওড একটি ট্রান্স-ইম্পিডেন্স প্রিমপ্লিফায়ার (TIA) এবং MCU কন্ট্রোল ইউনিটের সাথে সমন্বিত৷সমস্ত মডিউল ক্লাস I লেজার নিরাপত্তা প্রয়োজনীয়তা পূরণ করে।
এটি SFP 20-পিন সংযোগকারীর সাথে হট প্লাগ ক্ষমতার অনুমতি দেয়।ডিজিটাল ডায়াগনস্টিক ফাংশনগুলি SFF-8472-এ নির্দিষ্ট করা I2C ইন্টারফেসের মাধ্যমে পাওয়া যায়, যা তাপমাত্রা, সরবরাহ ভোল্টেজ, লেজার বায়াস কারেন্ট, লেজার গড় আউটপুট পাওয়ার, রিসিভিং আউটপুট পাওয়ার এবং ইত্যাদির রিয়েল টাইম মনিটর সরবরাহ করে।
এটি ফাস্ট ইথারনেট, 100Base-X অ্যাপ্লিকেশনের জন্য ধারণা।
স্পেসিফিকেশন
| পণ্য সিরিজ | 100বেস CSFP ট্রান্সসিভার | পৃ/এন | GCS-B3403-B3403-20C |
| ফর্ম ফ্যাক্টর | সিএসএফপি | টাইপ | 2x BiDi |
| ডেটা রেট | 155Mbps/155Mbps | লেন কাউন্ট | 2x (Tx/Rx) |
| দূরত্ব | 20 কিমি | ইন্টারফেস | 2x LC-সিমপ্লেক্স |
| TX তরঙ্গদৈর্ঘ্য | 2x 1310nm | RX তরঙ্গদৈর্ঘ্য | 2x 1490nm |
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | +3.3V (সাধারণ) | শক্তি খরচ | ≤ 1.3W |
| ট্রান্সমিটার টাইপ/লেন | ডিএফবি লেজার | রিসিভার টাইপ/লেন | পিন |
| ট্রান্সমিটার আউটপুট পাওয়ার | -14 ~ -8dBm | রিসিভার সংবেদনশীলতা | < -32dBm |
| বিলুপ্তির অনুপাত | > 9dB | ইনপুট ওভারলোড | > -3dBm |
| পাওয়ার বাজেট (dB) | 18dB | ডিজিটাল ডায়াগনস্টিক | সমর্থন |
| পরিবেশ | অপারেটিং: 0 থেকে 70 ডিগ্রি সেলসিয়াস | ওয়ারেন্টি | 3 বছর |
| সঞ্চয়স্থান: -40°C থেকে 85°C | একক ভর | 25 গ্রাম | |
| প্রোটোকল | দ্রুত ইথারনেট, MSA অনুগত | ||
বৈশিষ্ট্য
আবেদন
বৈদ্যুতিক এবং অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য | ||
| ট্রান্সমিটার | ||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1260 | 1310 | 1360 | nm | |||
| বর্ণালী প্রস্থ (RMS) | ∆λ | 4 | nm | |||||
| গড় আউটপুট শক্তি | পাউট | -14 | -8 | dBm | 1 | |||
| বিলুপ্তির অনুপাত | ইআর | 9 | dB | |||||
| অপটিক্যাল উত্থান/পতনের সময় (20%~80%) | tr/tf | 0.26 | এনএস | |||||
| ডেটা ইনপুট সুইং ডিফারেনশিয়াল | ভিভিতরে | 400 | 1800 | mV | 2 | |||
| ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা | জেডভিতরে | 90 | 100 | 110 | Ω | |||
|
TX নিষ্ক্রিয় |
নিষ্ক্রিয় করুন | 2.0 | ভিসিসি | ভি | ||||
| সক্ষম করুন | 0 | 0.8 | ভি | |||||
|
TX ফল্ট |
দোষ | 2.0 | ভিসিসি | ভি | ||||
| স্বাভাবিক | 0 | 0.8 | ভি | |||||
| রিসিভার | ||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1470 | 1490 | 1510 | nm | |||
| রিসিভার সংবেদনশীলতা | -32 | dBm | 3 | |||||
| রিসিভার ওভারলোড | -3 | dBm | 3 | |||||
| LOS De-Assert | LOSডি | -32 | dBm | |||||
| LOS দাবি | LOSক | -45 | dBm | |||||
| LOS হিস্টেরেসিস | 1 | 4 | dB | |||||
| ডেটা আউটপুট সুইং ডিফারেনশিয়াল | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
উচ্চ | 2.0 | ভিসিসি | ভি | ||||
| কম | 0.8 | ভি | ||||||
মন্তব্য:
1. অপটিক্যাল শক্তি SMF মধ্যে চালু করা হয়.
2. PECL ইনপুট, অভ্যন্তরীণভাবে এসি-কাপলড এবং সমাপ্ত।
3. PRBS 223-1 টেস্ট প্যাটার্ন @155Mbps, BER ≤1×10-12 দিয়ে পরিমাপ করা হয়েছে।
4. অভ্যন্তরীণভাবে এসি-কাপলড।
