পণ্যের বিবরণ:
|
| Product Name: | 10GBASE-BX XFP | Transmission: | 10km |
|---|---|---|---|
| Wavelength: | 1270nm-TX / 1330nm-RX | Component: | DFB+PIN |
| Connector: | LC | Keyword: | 10GBASE-BX XFP |
| বিশেষভাবে তুলে ধরা: | 10GBASE-BX দ্বিমুখী অপটিক্যাল ট্রান্সসিভার,XFP দ্বিমুখী অপটিক্যাল ট্রান্সসিভার,দ্বিমুখী অন্যান্য অপটিক্যাল ট্রান্সসিভার মডিউল |
||

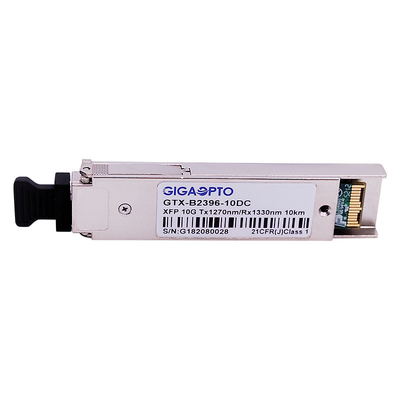

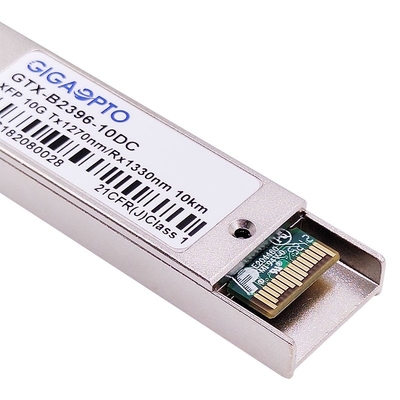

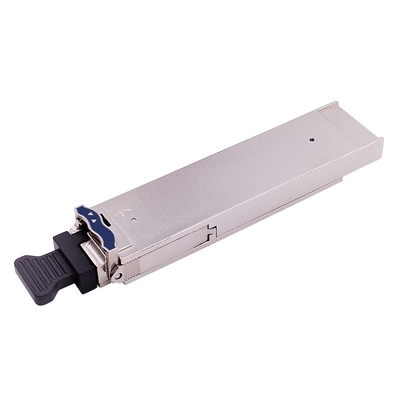

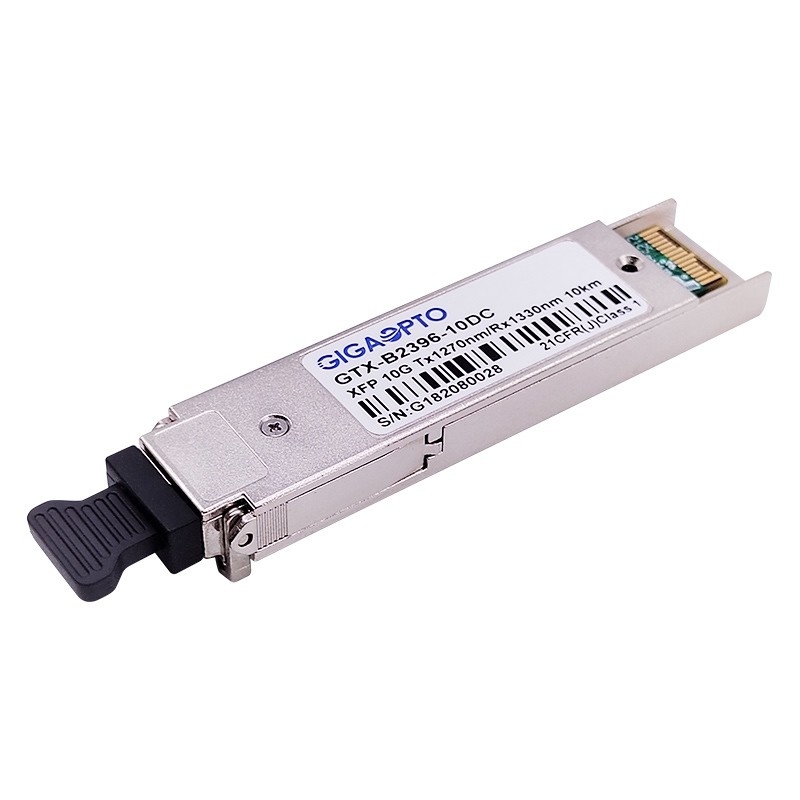

10GBASE-BX XFPদ্বিমুখী ট্রান্সসিভার 1270nm/1330nm 10km LC DOM
বর্ণনা
Gigaopto's10GBASE-BX XFP হল একটি হট-প্লাগেবল XFP দ্বি-দিকনির্দেশক ট্রান্সসিভার মডিউল।
ট্রান্সমিটার বিভাগে একটি 1270nm DFB ব্যবহার করা হয়েছে, যা আন্তর্জাতিক নিরাপত্তা মান IEC-60825 অনুযায়ী ক্লাস 1 লেজার অনুগত।রিসিভার বিভাগে একটি 1330nm পিন ফটোডিওড রিসিভার ব্যবহার করা হয়েছে, যা একক স্ট্র্যান্ড একক মোড ফাইবার (G.652 SMF) এর উপর 10km ট্রান্সমিশন প্রদান করে।
ডিজিটাল ডায়াগনস্টিক মনিটরিং (DDM) ফাংশনগুলি একটি I2C ইন্টারফেসের মাধ্যমে উপলব্ধ, যা ট্রান্সসিভার তাপমাত্রা, লেজার বায়াস কারেন্ট, অপটিক্যাল পাওয়ার, প্রাপ্ত অপটিক্যাল পাওয়ার এবং ট্রান্সসিভার সাপ্লাই ভোল্টেজের রিয়েল-টাইম মনিটরিং প্রদান করে।
10GBASE-BX XFP XFP MSA Rev 4.5 স্পেসিফিকেশন, 10 গিগাবিট ইথারনেট স্পেসিফিকেশন (10GBASE-LR/LW প্রতি IEEE 802.3ae), এবং 10G ফাইবার চ্যানেল (1200-SM-LL-L) মেনে চলে।ট্রান্সসিভার হল একটি ক্লাস 1 লেজার পণ্য যা FDA/CDRH এবং IEC-60825 মান মেনে চলে।
স্পেসিফিকেশন
| পণ্যের নাম | 10GBASE-BX XFP | অংশ সংখ্যা | GTX-B2396-10DC |
| ফর্ম ফ্যাক্টর | এক্সএফপি | বিট রেট (জিবিপিএস) | 10Gbps |
| কেন্দ্র তরঙ্গদৈর্ঘ্য | 1270nm -TX/1330nm -RX | সংক্রমণ | 10 কিমি |
| সংযোগকারী | এলসি সিমপ্লেক্স | তারের ধরন | এসএমএফ |
| ট্রান্সমিটার অংশ | ডিএফবি বিডি | রিসিভার অংশ | পিন |
| TX পাওয়ার | -5 ~ 0dBm | রিসিভার সংবেদনশীলতা | < -14dBm |
| বিলুপ্তির অনুপাত | > 3.5 ডিবি | ওভারলোড পাওয়ার | > 0.5 dBm |
| শক্তি খরচ | <1.5W | অপারেটিং কেস তাপমাত্রা | 0 থেকে 70°C / -40 থেকে 85°C |
| DDM/DOM | সমর্থন (ডিফল্ট) | ওয়ারেন্টি সীমিত সময় | 3 বছর |
বৈশিষ্ট্য
অ্যাপ্লিকেশন
10GBASE-BX XFPঅপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন. | সাধারণ | সর্বোচ্চ | ইউনিট |
| পাওয়ার বাজেট | 9 | dB | |||
| ডেটা রেট | ৯.৯৫ | 11.3 | জিবিপিএস | ||
| ট্রান্সমিটার | |||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λগ | 1260 | 1270 | 1280 | nm |
| বর্ণালী প্রস্থ (-20dB) | Δλ | 1 | nm | ||
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | dB | ||
| গড় আউটপুট শক্তি*বিঃদ্রঃ3 | পাউট, এভিজি | -5 | 0 | dBm | |
| বিলুপ্তির অনুপাত | ইআর | 3.5 | dB | ||
| অফ ট্রান্সমিটারের গড় শক্তি | -30 | dBm | |||
| আপেক্ষিক তীব্রতা গোলমাল | RIN | -128 | dB/Hz | ||
| TX দাবীর সময় অক্ষম করুন | t_off | 10 | আমাদের | ||
| রিসিভার | |||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λগ | 1320 | 1340 | nm | |
| সংবেদনশীলতা*বিঃদ্রঃ4 | পিন | -14 | dBm | ||
| রিসিভার ওভারলোড | PMAX | 0.5 | dBm | ||
| LOS De-Assert | LOSডি | -16 | dBm | ||
| LOS দাবি | LOSক | -28 | dBm | ||
