পণ্যের বিবরণ:
|
| Product Name: | WDM XFP ZR | Link: | 80km |
|---|---|---|---|
| Wavelength: | TX_1490nm / RX_1550nm | LD/PD: | DFB+APD |
| Interface: | LC Simplex | Application: | 10G Datacom |
| Keywords: | WDM XFP ZR, WDM XFP 80km | ||
| বিশেষভাবে তুলে ধরা: | 10Gbps ফাইবার ট্রান্সসিভার মডিউল,1490nm ফাইবার ট্রান্সসিভার মডিউল,DOM দ্বিমুখী ফাইবার ট্রান্সসিভার |
||

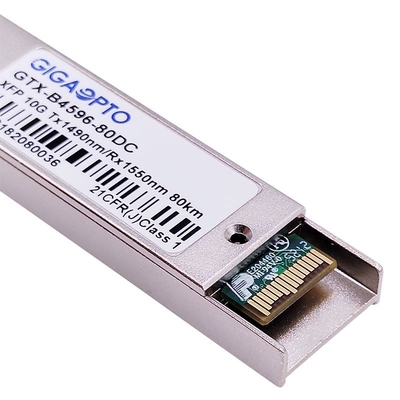

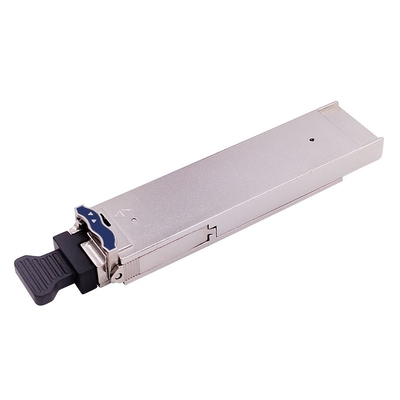

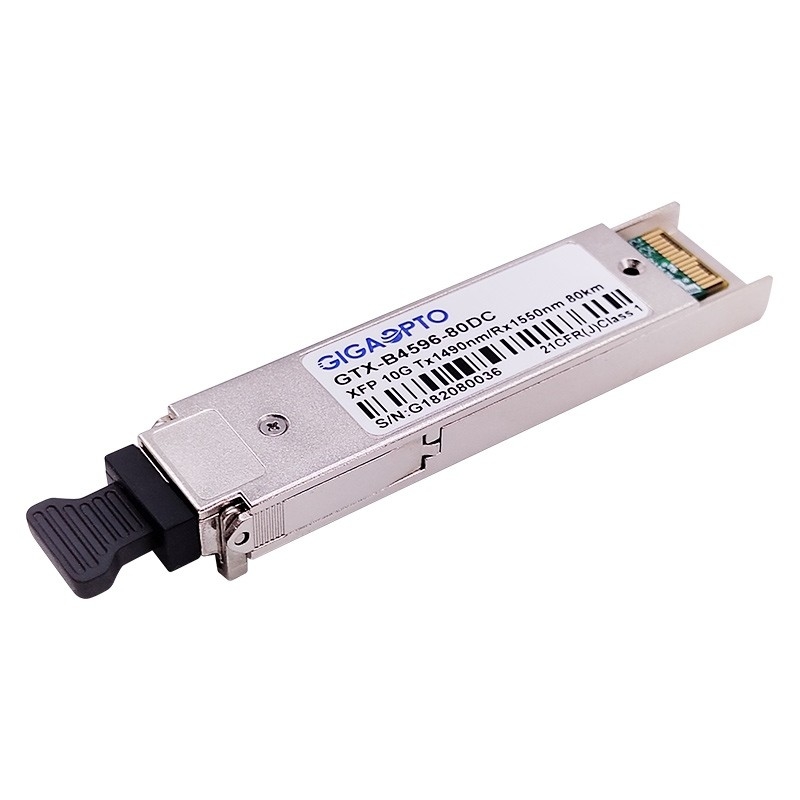

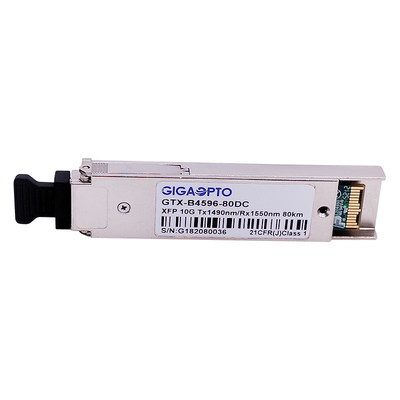

10 জিbps WDMএক্সএফপিZR দ্বিমুখী ট্রান্সসিভার ফাইবার মডিউল 1490nm/1550nm 80km DOM
বর্ণনা
এই Cisco সামঞ্জস্যপূর্ণ WDM XFP ZR হল 10Gigabit Small Form Factor (XFP) প্লাগেবল মডিউল ট্রান্সসিভার, সিঙ্গেল ফাইবার সিঙ্গেল-মোড ফাইবার (SMF) অপটিক্যাল তারের মাধ্যমে কাজ করে।সিমপ্লেক্স এলসি কানেক্টর সহ স্ট্যান্ড সিঙ্গেল মোড ফাইবারে 80 কিমি পর্যন্ত সর্বোচ্চ ট্রান্সমিশন।
এই WDM XFP ZR ট্রান্সসিভারটি 1490nm নামমাত্র তরঙ্গদৈর্ঘ্যে অপারেটিং শীর্ষ মানের DFB লেজার ট্রান্সমিটার এবং একটি 1550nm APD ফটোডিটেক্টর রিসিভার ব্যবহার করে।সমস্ত মডিউল ক্লাস 1 লেজার সুরক্ষা প্রয়োজনীয়তা পূরণ করে।
ডিজিটাল ডায়াগনস্টিক মনিটরিং ফাংশনগুলি একটি I2C ইন্টারফেসের মাধ্যমে উপলব্ধ, যা ট্রান্সসিভারের তাপমাত্রা, লেজার বায়াস কারেন্ট, অপটিক্যাল পাওয়ার, প্রাপ্ত অপটিক্যাল পাওয়ার এবং ট্রান্সসিভার সরবরাহ ভোল্টেজের রিয়েল-টাইম নিরীক্ষণ প্রদান করে।
WDM XFP ER ট্রান্সসিভার মডিউল XFP MSA Rev 4.5 স্পেসিফিকেশন, 10 গিগাবিট ইথারনেট স্পেসিফিকেশন (10GBASE-ZR/ZW প্রতি IEEE 802.3ae ), এবং 10G ফাইবার চ্যানেলের সাথে সম্মতি দেয়।
এই WDM XFP ZR ট্রান্সসিভারটি CE/RoHS প্রত্যয়িত।
স্পেসিফিকেশন
| আইটেম নাম | WDM XFP ZR | অংশ সংখ্যা | GTX-B4596-80DC |
| প্যাকেজ | এক্সএফপি | সর্বোচ্চ বিট রেট (জিবিপিএস) | 11.3Gbps |
| তরঙ্গদৈর্ঘ্য (TX/RX) | 1490nm/1550nm | পৌঁছানো | 80 কিমি @ জি.652 |
| সংযোগকারী | এলসি সিমপ্লেক্স | তারের ধরন | একক মোড ফাইবার |
| ট্রান্সমিটার | ডিএফবি বিডি | রিসিভার | এপিডি |
| TX গড় শক্তি | 0 ~ 5dBm | RX সংবেদনশীলতা | < -24dBm |
| Ext.অনুপাত | > 6.0 ডিবি | রিসিভার ওভারলোড | > -6dBm |
| অপটিক্যাল বাজেট (dB) | 24 ডিবি | অপারেটিং তাপমাত্রা | 0 থেকে 70°C / -40 থেকে 85°C |
| বিদ্যুৎ অপচয় | < 3.5W | OEM/ODM | সমর্থন |
| DDM/DOM | সমর্থন (ডিফল্ট) | ওয়ারেন্টি | 3 বছর |
| প্রোটোকল | 10G ইথারনেট, 10G FC, 8G ফাইবার চ্যানেল, OTU2, STM-64 | ||
বৈশিষ্ট্য
অ্যাপ্লিকেশন
বৈদ্যুতিক এবং অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন. | টাইপ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| শক্তি খরচ | পৃ | 3.5 | ডব্লিউ | 1 | ||
| বিদ্যুত সরবরাহ | আইসিসি | 1000 | এমএ | |||
|
ট্রান্সমিটার |
||||||
| একক-শেষ ইনপুট ভোল্টেজ সহনশীলতা |
ভিসিসি |
-0.3 |
4.0 |
ভি |
||
| ডিফারেনশিয়াল ইনপুট ভোল্টেজ সুইং | ভিন, পিপি | 120 | 820 | mVpp | ||
| ডিফারেনশিয়াল ইনপুট প্রতিবন্ধকতা | জিন | 85 | 100 | 115 | ওম | 2 |
| ট্রান্সমিট অ্যাসার্ট টাইম নিষ্ক্রিয় করুন | 10 | আমাদের | ||||
| অক্ষম ভোল্টেজ প্রেরণ | ভিডিস | ভিসিসি-1.3 | ভিসিসি | ভি | 3 | |
|
প্রেরণ সক্রিয় ভোল্টেজ |
ভেন |
ভি |
ভি +০.৮ |
ভি |
||
|
রিসিভার |
||||||
| ডিফারেনশিয়াল আউটপুট ভোল্টেজ সুইং | Vout, পিপি | 300 | 650 | 850 | mVpp | |
| ডিফারেনশিয়াল আউটপুট প্রতিবন্ধকতা | Zout | 80 | 100 | 120 | ওম | 4 |
| ডেটা আউটপুট বৃদ্ধি/পতনের সময় | Tr/Tf | 40 | পুনশ্চ | 5 | ||
| LOS অ্যাসার্ট ভোল্টেজ | VlosH | ভিসিসি-1.3 | ভিসিসি | ভি | 6 | |
|
LOS ডি-জার্স্ট ভোল্টেজ |
VlosL |
ভি |
ভি +০.৮ |
ভি |
6 |
|
| পাওয়ার সাপ্লাই প্রত্যাখ্যান | পিএসআর | 7 | ||||
|
প্যারামিটার |
প্রতীক |
মিন. |
সাধারণ |
সর্বোচ্চ |
ইউনিট |
মন্তব্য |
| ট্রান্সমিটার | ||||||
|
কেন্দ্র তরঙ্গদৈর্ঘ্য |
λগ |
1480 | 1490 | 1500 | nm | GTX-B4596-80DC |
| 1540 | 1550 | 1560 | nm | GTX-B5496-80DC | ||
|
অপটিক্যাল বর্ণালী প্রস্থ |
∆λ |
1 |
nm |
|||
| সাইড মোড দমন অনুপাত |
এসএমএসআর |
30 |
dB |
|||
|
গড় অপটিক্যাল পাওয়ার |
PO |
0 | 5 | dBm | GTX-B4596-80DC | |
| -1 | 3 | dBm | GTX-B5496-80DC | |||
|
অপটিক্যাল বিলুপ্তির অনুপাত |
ইআর |
6.0 |
dB |
|||
| গড় চালু শক্তি (লেজার বন্ধ) |
পফ |
-30 |
dBm |
|||
| ট্রান্সমিটার আই মাস্ক | IEEE802.3ae এর সাথে সঙ্গতিপূর্ণ | |||||
| রিসিভার | ||||||
|
কেন্দ্র তরঙ্গদৈর্ঘ্য |
λগ |
1540 | 1550 | 1560 | nm | GTX-B4596-80DC |
| 1480 | 1490 | 1500 | nm | GTX-B5496-80DC | ||
| রিসিভার সংবেদনশীলতা (গড় শক্তি) |
সেন। |
-24 |
dBm |
2 |
||
| ইনপুট স্যাচুরেশন পাওয়ার (ওভারলোড) |
Psat |
-6 |
dBm |
|||
| LOS দাবি | লোসা | -38 | dBm | |||
| LOS ডি-জরিদ | LOSD | -26 | dBm | |||
| LOS হিস্টেরেসিস | লোশ | 0.5 | 6 | dB | ||
