পণ্যের বিবরণ:
|
| Product Name: | XFP WDM ER60 | Distance: | 60km |
|---|---|---|---|
| Wavelength: | TX_1330nm / RX_1270nm | Component: | DFB+APD |
| Connector: | Simplex LC | Highlight: | XFP WDM ER60, 1 fiber XFP |
| বিশেষভাবে তুলে ধরা: | 1270nm ফাইবার ট্রান্সসিভার মডিউল,60km ফাইবার ট্রান্সসিভার মডিউল,DOM ইথারনেট ফাইবার ট্রান্সসিভার |
||

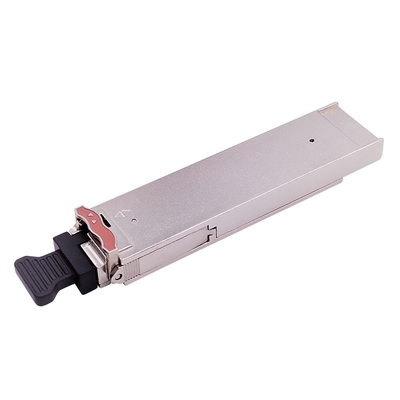

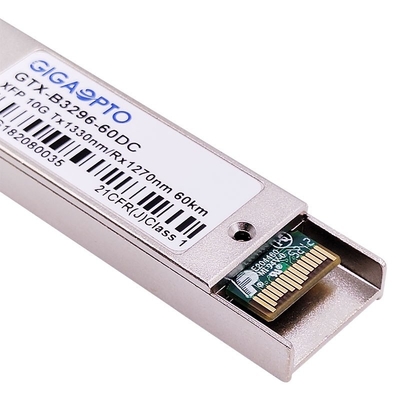

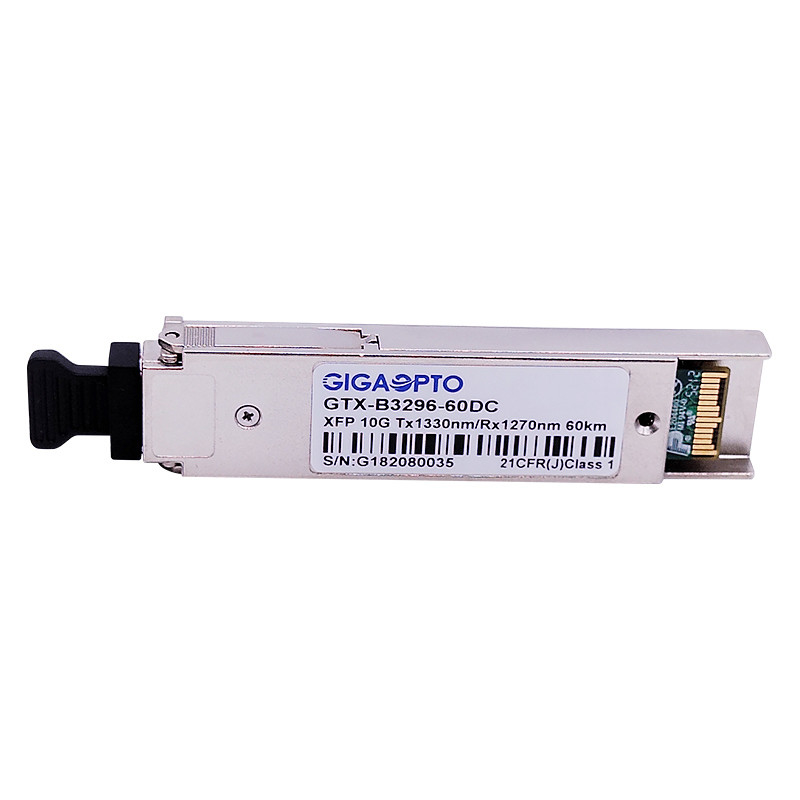

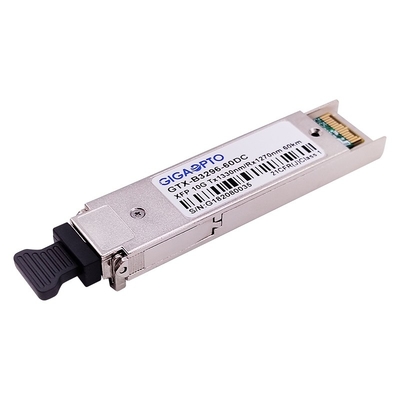

10 জিbps XFP WDM ER60 ইথারনেট ফাইবার ট্রান্সসিভার মডিউল 1330nm/1270nm 60km DOM
বর্ণনা
Gigaopto-এর XFP WDM ER60 হল মাল্টি-ভেন্ডর MSA সামঞ্জস্যপূর্ণ XFP (10 গিগাবিট স্মল ফর্ম ফ্যাক্টর প্লাগেবল মডিউল) ট্রান্সসিভার৷ট্রান্সমিটার বিভাগে 1330nm DFB ব্যবহার করা হয়, রিসিভার বিভাগে 1270nm পিন ফটোডিওড রিসিভার ব্যবহার করা হয়, যা একক স্ট্র্যান্ড একক মোড ফাইবার (G.652 SMF) এর উপর 60km ট্রান্সমিশন প্রদান করে।
এটি DDM/DOM অপটিক্যাল ডায়াগনস্টিকসকে সমর্থন করে, যা বর্তমান অপারেটিং অবস্থা সম্পর্কে ডায়াগনস্টিক তথ্য প্রদান করে।
স্পেসিফিকেশন
| সামঞ্জস্যপূর্ণ ব্র্যান্ড | সিসকো | অংশ সংখ্যা | GTX-B3296-60DC |
| প্যাকেজিং | XFP WDM | বিট রেট (জিবিপিএস) | 10.3 জিবিপিএস |
| তরঙ্গদৈর্ঘ্য (TX/RX) | 1330nm/1270nm | লিঙ্ক দূরত্ব | 60 |
| সংযোগকারী | এলসি সিমপ্লেক্স | মিডিয়া | একক-মোড ফাইবার |
| Tx অংশ | ডিএফবি | Rx অংশ | এপিডি |
| TX গড় শক্তি | 1 ~ 5dBm | RX সংবেদনশীলতা | < -20dBm |
| Ext.অনুপাত | > 3.5 ডিবি | স্যাচুরেশন ইনপুট পাওয়ার | > 0.5dBm |
| পাওয়ার বাজেট (dB) | 21 ডিবি | অপারেটিং তাপমাত্রা | 0 থেকে 70°C / -40 থেকে 85°C |
| বিদ্যুৎ অপচয় | < 2W | OEM/ODM | সমর্থন |
| DDM/DOM | সমর্থন (ডিফল্ট) | ওয়ারেন্টি | 36 মাস |
| প্রোটোকল | 10G ইথারনেট, 10G FC, 8G ফাইবার চ্যানেল, OTU2, STM-64 | ||
বৈশিষ্ট্য
অ্যাপ্লিকেশন
অপটিক্যাল এবং বৈদ্যুতিক বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য | |
| ট্রান্সমিটার | |||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1320 | 1330 | 1340 | nm | ||
| বর্ণালী প্রস্থ (-20dB) | Δλ | 1 | nm | ||||
| সাইড-মোড দমন অনুপাত | এসএমএসআর | 30 | dB | ||||
| গড় আউটপুট শক্তি | পাউট | +1 | +6 | dBm | 1 | ||
| বিলুপ্তির অনুপাত | ইআর | 3.5 | dB | ||||
| ডেটা ইনপুট সুইং ডিফারেনশিয়াল | ভিআইএন | 180 | 950 | mV | 2 | ||
| ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা | ZIN | 90 | 100 | 110 | Ω | ||
|
TX নিষ্ক্রিয় |
নিষ্ক্রিয় করুন | 2.0 | ভিসিসি | ভি | |||
| সক্ষম করুন | 0 | 0.8 | ভি | ||||
| রিসিভার | |||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1260 | 1270 | 1280 | nm | ||
| রিসিভার সংবেদনশীলতা | -20 | dBm | 3 | ||||
| রিসিভার ওভারলোড | -8.0 | dBm | 3 | ||||
| LOS De-Assert | LOSD | -২১ | dBm | ||||
| LOS দাবি | লোসা | -35 | dBm | ||||
| LOS হিস্টেরেসিস | 0.5 | 4 | dB | ||||
| ডেটা আউটপুট সুইং ডিফারেনশিয়াল | ভউট | 400 | 600 | 800 | mV | 2 | |
|
LOS |
উচ্চ | 2.0 | ভিসিসি | ভি | |||
| কম | 0.8 | ভি | |||||
বিঃদ্রঃ1:অপটিক্যাল শক্তি SMF মধ্যে চালু করা হয়.
বিঃদ্রঃ2: অভ্যন্তরীণভাবে এসি-কাপল্ড।
বিঃদ্রঃ3:PRBS 231-1 টেস্ট প্যাটার্ন @9953Mbps, BER ≤1×10-12 দিয়ে পরিমাপ করা হয়েছে।
মেকানিকাল স্পেসিফিকেশন
