পণ্যের বিবরণ:
|
| আইটেম: | 6G SDI ভিডিও BIDI ডুয়াল রিসিভার | প্রযুক্তি: | BOSA এ 2 রিসিভার, 1 ফাইবার |
|---|---|---|---|
| প্যাকেজ: | এসএফপি | কেন্দ্র তরঙ্গদৈর্ঘ্য: | RX1_1310nm/RX2_1490nm |
| ইন্টারফেস: | সিমপ্লেক্স এলসি | অপারেটিং তাপমাত্রা: | -5 থেকে 70 ডিগ্রি সেলসিয়াস |
| ওয়ারেন্টি: | 3 বছর | কীওয়ার্ড: | 6G-SDI ডুয়াল পিন রিসিভার মডিউল |

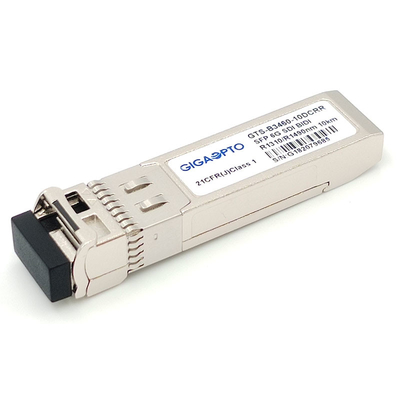

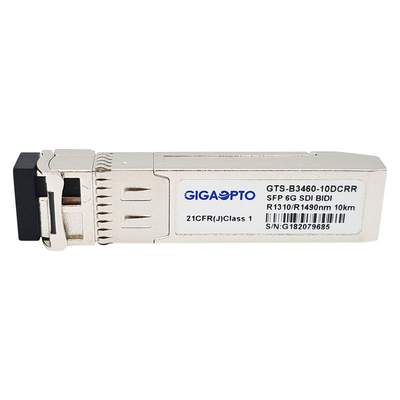

6G SDI SMPTE SFP RX1310nm RX1490nm PIN 10km SMF BIDI LC ডুয়াল রিসিভার মডিউল নন-MSA
কার্যকরী স্পেসিফিকেশন
| আইটেম নাম | 6G SDI SMPTE SFP ডুয়াল রিসিভার | P/N | GTS-B3460-10DCRR |
| মডিউল টাইপ | BOSA-তে ডুয়াল RX, 1 ফাইবার | ব্যান্ডউইথ (Gbps) | 0.143Gbps - 5.94Gbps |
| ফর্ম ফ্যাক্টর | SFP BIDI | পরিবেশ | অপারেটিং -5 থেকে 70 ডিগ্রি সেলসিয়াস |
| তরঙ্গদৈর্ঘ্য | RX1_1310nm/RX2_1490nm | পৌঁছানো | 10 কিমি @ 9/125μm SMF |
| সংযোগকারী প্রকার | এলসি সিমপ্লেক্স | তারের ধরন | G.652 SMF |
| ট্রান্সমিটার অংশ | N/A | রিসিভার টাইপ | পিন ফটো-ডিটেক্টর |
| পাওয়ার সাপ্লাই ভোল্টেজ | 3.3V | সরবরাহ বর্তমান (সর্বোচ্চ) | 500mA |
| রিসিভার সংবেদনশীলতা | <-15dBm | ইনপুট স্যাচুরেশন পাওয়ার | > 0dBm |
| ডায়াগনস্টিক (DDM/DOM) | সমর্থন | পিন অনুশীলনী | নন-MSA পিনআউট |
| একক ভর | 0.025 কেজি | ওয়ারেন্টি সীমিত সময় | 36-মাস |
| আবেদন | SD/HD/3G/6G SDI | ||
বর্ণনা
GTS-B3460-10DCRR হল একটি 1-ফাইবার দ্বি-দিকনির্দেশক ডুয়াল চ্যানেল রিসিভার মডিউল যা SMPTE 297-2006-এ সংজ্ঞায়িত অপটিক্যাল সিরিয়াল ডিজিটাল সিগন্যাল গ্রহণ করার জন্য ডিজাইন করা হয়েছে।এটি 143Mb/s থেকে 5.94Gb/s পর্যন্ত ডেটা রেট সমর্থন করে৷ এই দ্বৈত রিসিভার মডিউলটি বিশেষভাবে SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M এবং ST-208 এর জন্য SDI প্যাথলজিকাল প্যাটার্নের উপস্থিতিতে শক্তিশালী কর্মক্ষমতার জন্য ডিজাইন করা হয়েছে৷ .
এটি SFP 20-পিন সংযোগকারীর সাথে হট প্লাগ ক্ষমতার অনুমতি দেয়।এটি দুটি স্বাধীন 1310 এনএম এবং 1490 এনএম পিন ফটো ডিটেক্টর সহ।6Gb/s প্যাথলজিকাল সিগন্যাল দিয়ে সর্বাধিক 10 কিমি দূরত্ব অর্জন করা যায়।
বৈশিষ্ট্য
আবেদন
স্ট্যান্ডার্ড
পিনডিসমাপ্তি
| পিননা | প্রতীক | নাম/বর্ণনা | পাওয়ার সেক। | মন্তব্য |
| 1 | ভিআর | রিসিভার গ্রাউন্ড | ১ম | |
| 2 | RD2- |
রিসিভার(1310nm) ইনভার্টেড ডেটা আউট। এসি কাপল।CML-O |
৩য় | |
| 3 | RD2+ |
রিসিভার(1310nm) নন-উল্টানো ডেটা আউট। এসি কাপল।CML-O |
৩য় | |
| 4 | MOD_ABS | মডিউল অনুপস্থিত, মডিউলে VeeR এর সাথে সংযোগ করুন | ৩য় | 1 |
| 5 | SCL | 2-ওয়্যার সিরিয়াল ইন্টারফেস ক্লক লাইন, LVTTL-I | ৩য় | 2 |
| 6 | এসডিএ | 2-ওয়্যার সিরিয়াল ইন্টারফেস ডেটা লাইন, LVTTL-I/O | ৩য় | 2 |
| 7 | ভিআর | রিসিভার গ্রাউন্ড | ৩য় | |
| 8 | NC | সংযোগ বিচ্ছিন্ন | ৩য় | |
| 9 | NC | সংযোগ বিচ্ছিন্ন | ৩য় | |
| 10 | RX_LOS1 |
রিসিভার (1490nm) সংকেত ইঙ্গিতের ক্ষতি, LVTTL-O উচ্চ: সংকেত ক্ষতি নিম্ন: সংকেত সনাক্ত করা হয়েছে |
১ম | 3 |
| 11 | ভিআর | রিসিভার গ্রাউন্ড | ১ম | |
| 12 | RD1- |
রিসিভার(1490nm) ইনভার্টেড ডেটা আউট। এসি কাপল।CML-O |
৩য় | |
| 13 | RD1+ |
রিসিভার(1490nm) নন-উল্টানো ডেটা আউট। এসি কাপল।CML-O |
৩য় | |
| 14 | ভিআর | রিসিভার গ্রাউন্ড | ১ম | |
| 15 | ভিসিসিআর | রিসিভার পাওয়ার সাপ্লাই | ২য় | |
| 16 | ভিসিসিআর | রিসিভার পাওয়ার সাপ্লাই | ২য় | |
| 17 | ভিআর | রিসিভার গ্রাউন্ড | ১ম | |
| 18 | NC | সংযোগ বিচ্ছিন্ন | ৩য় | |
| 19 | NC | সংযোগ বিচ্ছিন্ন | ৩য় | |
| 20 | RX_LOS2 |
রিসিভার (1310nm) সংকেত ইঙ্গিতের ক্ষতি, LVTTL-O উচ্চ: সংকেত ক্ষতি নিম্ন: সংকেত সনাক্ত করা হয়েছে |
১ম | 4 |
পাওয়ার সেক।: হট প্লাগিংয়ের সময় এনগেজমেন্ট সিকোয়েন্স পিন করুন।
নোট 1.MOD_ABS মডিউলের ভিতরে VeeT এর সাথে সংযুক্ত।
নোট 2.SDA&SCL (I2C) হোস্ট বোর্ডে 4.7k - 10kΩ প্রতিরোধকের সাথে টানা হবে।
নোট 3.RX_LOS1 হোস্ট বোর্ডে 4.7k - 10kΩ প্রতিরোধকের সাথে টানা হবে।
নোট 4.T RX_LOS2 হোস্ট বোর্ডে 4.7k - 10kΩ প্রতিরোধকের সাথে টানা হবে।
প্যাকেজ আউটলাইন
মাত্রা মিলিমিটারে।অন্যথায় নির্দিষ্ট না হলে সমস্ত মাত্রা ±0.1 মিমি।(একক: মিমি)
