পণ্যের বিবরণ:
|
| আইটেম নাম: | 12G-SDI BiDi SFP+ | ডেটা রেট: | 12জি |
|---|---|---|---|
| তরঙ্গদৈর্ঘ্য: | 1330nm -TX/1270nm -RX | সংযোগকারী: | সিমপ্লেক্স এলসি |
| সর্বোচ্চ তারের ট্রান্সমিশন: | 10 কিমি | OEM/ODM: | সমর্থিত |
| কীওয়ার্ড 1: | 12G-SDI BIDI অপটিক্যাল ট্রান্সসিভার, | কীওয়ার্ড 2: | 12G দ্বিমুখী SFP+ |
| বিশেষভাবে তুলে ধরা: | SMPTE ভিডিও SFP ট্রান্সসিভার,13T ভিডিও SFP ট্রান্সসিভার,BIDI অপটিক্যাল ট্রান্সসিভার |
||
10KM BiDi 1330nm/1270nm 12G-SDI SFP+ অপটিক্যাল ট্রান্সসিভার MSA পিনআউট
কার্যকরী স্পেসিফিকেশন
| পণ্যের নাম | 12G UHD ভিডিও SFP | ডেটা রেট | 0.27~11.88Gbps |
| মডিউল টাইপ | ট্রান্সসিভার | MSA/Non-MSA | এমএসএ |
| মোড়ক | SFP+ | বাণিজ্যিক তাপমাত্রা | 0 থেকে 70°C (32 থেকে 158°F) |
| তরঙ্গদৈর্ঘ্য | 1330nm -TX/1270nm -RX | সর্বোচ্চ দূরত্ব | 10 কিমি |
| ইন্টারফেস | সিমপ্লেক্স এলসি | মিডিয়া | একক-মোড ফাইবার |
| ট্রান্সমিটার | ডিএফবি | রিসিভার | পিন |
| পাওয়ার সাপ্লাই ভোল্টেজ | +3.3V | কারেন্ট | 280mA (সাধারণ।) |
| গড় আউটপুট শক্তি | -5~+1dBm | RX সংবেদনশীলতা@11.88Gbps | < -11dB |
| RX সংবেদনশীলতা @ 5.94Gbps | < -13dB | RX সংবেদনশীলতা @ 2.97Gbps | < -13dB |
| বিলুপ্তির অনুপাত | >3.5dB | আরএক্স স্যাচুরেশন | > 1.0 dBm |
| শক্তি খরচ | ≤1.0W | ডিজিটাল ডায়াগনস্টিক | সমর্থন |
| OEM/ODM | হ্যাঁ | ওয়ারেন্টি | 3 বছর |
| প্রোটোকল | SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1 (HD-SDI), এবং ST 259 (SD-SDI)। | ||
বর্ণনা

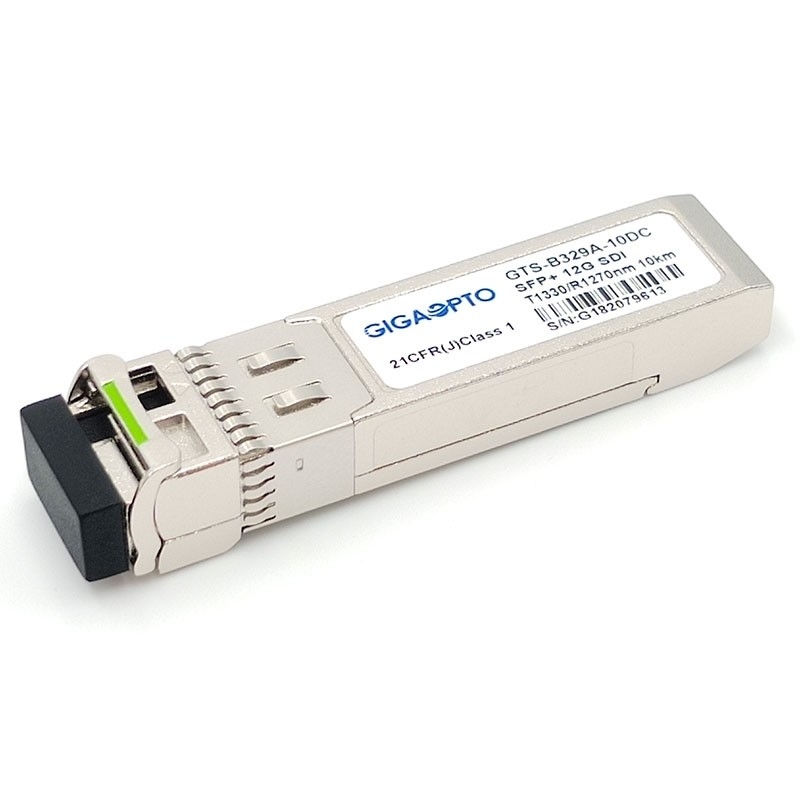

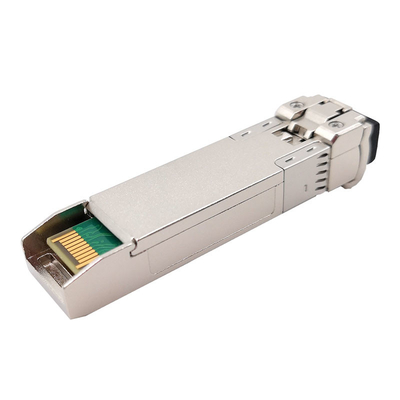

Gigaopto-এর GTS-B329A-10DC 12G BiDi SFP+ অপটিক্যাল ট্রান্সসিভার 12G-SDI দ্বিমুখী ট্রান্সমিশন লিঙ্কের জন্য ডিজাইন করা হয়েছে 1330nm TX/1270nm RX তরঙ্গদৈর্ঘ্য সহ SMF এর উপর 10km পর্যন্ত পৌঁছায়।
এটি 11.8Gbps পর্যন্ত সমর্থন করে এবং HD-SDI, 3G-SDI, 6G-SDI, এবং 12G-SDI-এর জন্য প্যাথলজিকাল প্যাটার্ন প্রেরণ করার জন্য বিশেষভাবে ডিজাইন করা হয়েছে।
ট্রান্সসিভারটিতে তিনটি বিভাগ রয়েছে: একটি ডিএফবি লেজার, একটি পিন ফটোডিওড একটি ট্রান্স-ইম্পিডেন্স প্রি-অ্যামপ্লিফায়ার (টিআইএ), রিক্লকার এবং একটি এমসিইউ কন্ট্রোলারের সাথে একীভূত।ট্রান্সসিভারটি SFP মাল্টি-সোর্স এগ্রিমেন্ট (MSA) এর সাথে সঙ্গতিপূর্ণ, এটি SFP+ 20-পিন সংযোগকারীর সাথে হট প্লাগ ক্ষমতার অনুমতি দেয়৷
মডিউলটি তার অপারেটিং অবস্থা এবং অবস্থার ডিজিটাল ডায়গনিস্টিক তথ্য প্রদান করে, যার মধ্যে ট্রান্সমিটিং পাওয়ার, লেজার বায়াস কারেন্ট, মডিউল তাপমাত্রা এবং সরবরাহ ভোল্টেজ রয়েছে।ক্রমাঙ্কন এবং অ্যালার্ম/সতর্কতা থ্রেশহোল্ড ডেটা অভ্যন্তরীণ মেমরিতে (EEPROM) লেখা এবং সংরক্ষণ করা হয়।
বৈশিষ্ট্য
আবেদন
পিন সংজ্ঞা
