পণ্যের বিবরণ:
|
| পণ্যের নাম: | 12G-SDI CWDM SFP+ | ডেটা রেট: | 12জি |
|---|---|---|---|
| তরঙ্গদৈর্ঘ্য: | 1270~1450nm CWDM | সংযোগকারী: | ডুপ্লেক্স এলসি |
| দূরত্ব: | 20 কিমি | ওয়ারেন্টি: | 3 বছর |
| কীওয়ার্ড 1: | 12G UHD-SDI CWDM SFP+ | কীওয়ার্ড 2: | 12G CWDM ভিডিও SFP+ অপটিক্যাল ট্রান্সসিভার |
| বিশেষভাবে তুলে ধরা: | 12G SDI ভিডিও অপটিক্যাল ট্রান্সসিভার,1450nm ভিডিও অপটিক্যাল ট্রান্সসিভার,CWDM অপটিক্যাল ট্রান্সসিভার |
||
12G SDI SMPTE CWDM SFP+ 1270nm-1450nm 20km SMF ডুয়াল LC MSA
কার্যকরী স্পেসিফিকেশন
| পণ্যের নাম | 12G-SDI CWDM SFP | ডেটা রেট | 0.27~11.88Gbps |
| মডিউল টাইপ | ট্রান্সসিভার | MSA/Non-MSA | এমএসএ |
| ফর্ম ফ্যাক্টর | SFP+ | তাপমাত্রা | 0 থেকে 70°C (32 থেকে 158°F) |
| তরঙ্গদৈর্ঘ্য | CWDM (1270~1450)nm | সর্বোচ্চ দূরত্ব | 20 কিমি |
| সংযোগকারী | ডুপ্লেক্স এলসি | মিডিয়া | একক-মোড ফাইবার |
| লেজারের ধরন | DFB CWDM | পিডি টাইপ | পিন |
| সরবরাহ ভোল্টেজ | 3.3V | বিদ্যুত সরবরাহ | 300mA (সর্বোচ্চ) |
| TX পাওয়ার | -1 ~ 2dBm | সংবেদনশীলতা @11.88Gbps | < -11dB |
| পাওয়ার-বাজেট | 13dB | সংবেদনশীলতা @ 5.94Gbps | < -13dB |
| শক্তি খরচ | ≤1.0W | সংবেদনশীলতা @ 2.97Gbps | < -15dB |
| ইআর | >3.5dB | রিসিভার ওভারলোড | > 1.0dBm |
| OEM/ODM | সমর্থিত | ওয়ারেন্টি | 3 বছর |
| প্রোটোকল | SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1 (HD-SDI), এবং ST 259 (SD-SDI)। | ||
12G-SDI CWDM SFP+ 1270nm~1450nm ট্রান্সসিভার সিরিজের পণ্যের বিবরণ
Gigaopto এর GTS-Cxx9A-10DC সিরিজ হল একটি একক মোড ট্রান্সসিভার মডিউল যা SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M, এবং DVB-ASI তে সংজ্ঞায়িত অপটিক্যাল সিরিয়াল ডিজিটাল সিগন্যাল প্রেরণ/গ্রহণ করার জন্য ডিজাইন করা হয়েছে।এটি 11.8Gbps পর্যন্ত সমর্থন করে এবং HD-SDI, 3G-SDI, 6G-SDI, এবং 12G-SDI-এর জন্য প্যাথলজিকাল প্যাটার্ন প্রেরণ করার জন্য বিশেষভাবে ডিজাইন করা হয়েছে।1270nm থেকে 1450nm চ্যানেলের মধ্যে CWDM তরঙ্গদৈর্ঘ্যের মাধ্যমে সিঙ্গল-মোড ফাইবার (SMF) এর মাধ্যমে সর্বাধিক লিঙ্ক 20km পর্যন্ত পৌঁছায়।
ট্রান্সসিভারটিতে তিনটি বিভাগ রয়েছে: একটি ডিএফবি লেজার, একটি পিন ফটোডিওড একটি ট্রান্স-ইম্পিডেন্স প্রি-অ্যামপ্লিফায়ার (টিআইএ), রিক্লকার এবং একটি এমসিইউ কন্ট্রোলারের সাথে একীভূত।ট্রান্সসিভারটি SFP মাল্টি-সোর্স এগ্রিমেন্ট (MSA) এর সাথে সঙ্গতিপূর্ণ, এটি SFP+ 20-পিন সংযোগকারীর সাথে হট প্লাগ ক্ষমতার অনুমতি দেয়৷ডিজিটাল ডায়াগনস্টিক ফাংশন একটি I2C এর মাধ্যমে উপলব্ধ।
বৈশিষ্ট্য
তথ্য বিন্যাস
| অংশ সংখ্যা | বর্ণনা | CWDM চ্যানেল | সর্বোচ্চ পৌঁছান |
| GTS-C279A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF ডুয়াল LC MSA | 1270nm | 20 কিমি |

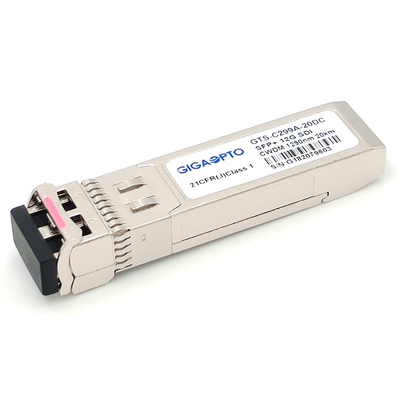

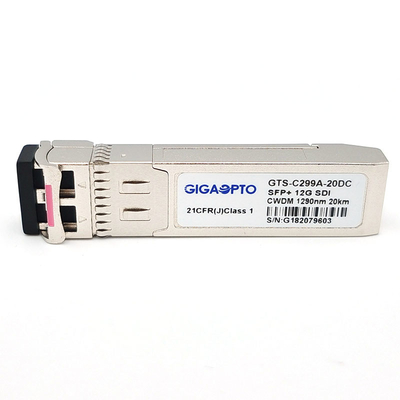

| GTS-C299A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF ডুয়াল LC MSA | 1290nm | 20 কিমি |
| GTS-C319A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF ডুয়াল LC MSA | 1310nm | 20 কিমি |
| GTS-C339A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF ডুয়াল LC MSA | 1330nm | 20 কিমি |
| GTS-C359A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF ডুয়াল LC MSA | 1350nm | 20 কিমি |
| GTS-C379A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF ডুয়াল LC MSA | 1370nm | 20 কিমি |
| GTS-C399A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF ডুয়াল LC MSA | 1390nm | 20 কিমি |
| GTS-C419A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF ডুয়াল LC MSA | 1410nm | 20 কিমি |
| GTS-C439A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF ডুয়াল LC MSA | 1430nm | 20 কিমি |
| GTS-C459A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF ডুয়াল LC MSA | 1450nm | 20 কিমি |
আবেদন
পিন সংজ্ঞা
