পণ্যের বিবরণ:
|
| আইটেম নাম: | 6G SDI BIDI ডুয়াল ট্রান্সমিটার | দ্রুততা: | 50Mb/s - 5.94Gb/s |
|---|---|---|---|
| প্রযুক্তি: | এক BOSA, BIDI-এ ডুয়াল TX | কেন্দ্র তরঙ্গদৈর্ঘ্য: | 1310nm_TX1/1490nm_TX2 |
| অপটিক্যাল সংযোগকারী: | এলসি সিমপ্লেক্স | তারের দৈর্ঘ্য: | 10 কিমি |
| MSA/Non MSA: | নন এমএসএ |

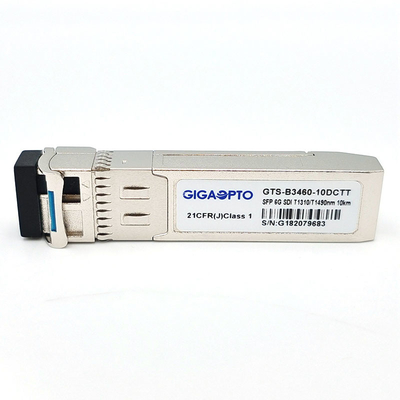

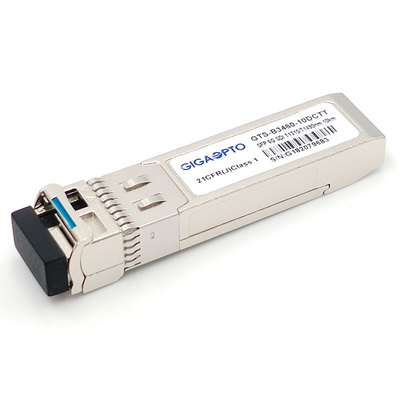

6G SDI SMPTE SFP TX1310nm TX1490nm 10km SMF BIDI LC ডুয়াল ট্রান্সমিটার মডিউল অ-MSA
কার্যকরী স্পেসিফিকেশন
| আইটেম নাম | 6G SDI SMPTE SFP ডুয়াল ট্রান্সমিটার | P/N | GTS-B3460-10DCTT |
| মডিউল টাইপ | BOSA-তে ডুয়াল TX, 1 ফাইবার | সর্বোচ্চ বিট রেট | 5.94Gbps |
| ফর্ম ফ্যাক্টর | SFP BIDI | পরিবেশ | অপারেটিং -5 থেকে 70 ডিগ্রি সেলসিয়াস |
| কেন্দ্র তরঙ্গদৈর্ঘ্য (TX) | 1310nm_TX1/1490nm_TX2 | সর্বোচ্চ ফাইবার দূরত্ব | 10 কিমি @ 9/125μm SMF |
| ইন্টারফেস | সিমপ্লেক্স এলসি ইউপিসি | তারের ধরন | একক মোড ফাইবার |
| ট্রান্সমিটার | ডিএফবি | রিসিভার অংশ | N/A |
| পাওয়ার সাপ্লাই ভোল্টেজ | 3.3V | বিদ্যুত সরবরাহ | 500mA (সর্বোচ্চ) |
| TX আউট পাওয়ার (dBm) | -8~0 dBm | বিলুপ্তির অনুপাত | >3.5dB |
| ডিজিটাল ডায়াগনস্টিক | সমর্থন (ডিফল্ট) | পিন অনুশীলনী | নন-MSA পিনআউট |
| আবেদন | SD/HD/3G/6G SDI | ||
বর্ণনা
Gigaopto-এর GTS-B3460-10DCTT হল একটি 1-ফাইবার দ্বি-দিকনির্দেশক ডুয়াল চ্যানেল ট্রান্সমিটার মডিউল যা SMPTE 297-2006-এ সংজ্ঞায়িত অপটিক্যাল সিরিয়াল ডিজিটাল সিগন্যাল প্রেরণ করার জন্য ডিজাইন করা হয়েছে।এটি 143Mb/s থেকে 5.94Gb/s পর্যন্ত ডেটা রেট সমর্থন করে৷ এই ডুয়াল ট্রান্সমিটার মডিউলটি বিশেষভাবে SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M এবং ST-20s-এর জন্য SDI প্যাথলজিকাল প্যাটার্নের উপস্থিতিতে শক্তিশালী কর্মক্ষমতার জন্য ডিজাইন করা হয়েছে৷ .
এটি SFP 20-পিন সংযোগকারীর সাথে হট প্লাগ ক্ষমতার অনুমতি দেয়।এটি দুটি স্বাধীন 1310 এনএম এবং 1490 এনএম লেজার ট্রান্সমিটার সহ।6Gb/s প্যাথলজিকাল সিগন্যাল দিয়ে সর্বাধিক 10 কিমি দূরত্ব অর্জন করা যায়।
বৈশিষ্ট্য
বাণিজ্যিক: -5°C~70°C
আবেদন
স্ট্যান্ডার্ড
পিনডিসমাপ্তি
| পিননা | প্রতীক | নাম/বর্ণনা | পাওয়ার সেক। | মন্তব্য |
| 1 | ভিইটি | ট্রান্সমিটার গ্রাউন্ড | ১ম | |
| 2 | NC | সংযোগ বিচ্ছিন্ন | ৩য় | |
| 3 | NC | সংযোগ বিচ্ছিন্ন | ৩য় | |
| 4 | MOD_ABS | মডিউল অনুপস্থিত, মডিউলে VeeT এর সাথে সংযোগ করুন | ৩য় | 1 |
| 5 | SCL | 2-ওয়্যার সিরিয়াল ইন্টারফেস ক্লক লাইন, LVTTL-I | ৩য় | 2 |
| 6 | এসডিএ | 2-ওয়্যার সিরিয়াল ইন্টারফেস ডেটা লাইন, LVTTL-I/O | ৩য় | 2 |
| 7 | ভিইটি | ট্রান্সমিটার গ্রাউন্ড | ১ম | |
| 8 | TD2+ |
ট্রান্সমিটার(1310nm) নন-ইনভার্টেড ডেটা ইন। এসি কাপল।CML-I |
৩য় | |
| 9 | TD2- |
ট্রান্সমিটার(1310nm) ইনভার্টেড ডেটা ইন। এসি কাপল।CML-I |
৩য় | |
| 10 | TX2_DIS |
ট্রান্সমিটার (1310nm) ইনপুট নিষ্ক্রিয় করুন, LVTTL-I উচ্চ: ট্রান্সমিটার বন্ধ নিম্ন: ট্রান্সমিটার চালু |
৩য় | 3 |
| 11 | ভিআর | রিসিভার গ্রাউন্ড | ১ম | |
| 12 | NC | সংযোগ বিচ্ছিন্ন | ৩য় | |
| 13 | NC | সংযোগ বিচ্ছিন্ন | ৩য় | |
| 14 | ভিইটি | ট্রান্সমিটার গ্রাউন্ড | ১ম | |
| 15 | ভিসিসিটি | ট্রান্সমিটার পাওয়ার সাপ্লাই | ২য় | |
| 16 | ভিসিসিটি | ট্রান্সমিটার পাওয়ার সাপ্লাই | ২য় | |
| 17 | ভিইটি | ট্রান্সমিটার গ্রাউন্ড | ১ম | |
| 18 | TD1+ |
ট্রান্সমিটার(1490nm) নন-ইনভার্টেড ডেটা ইন। এসি কাপল।CML-I |
৩য় | |
| 19 | TD1- |
ট্রান্সমিটার(1490nm) ইনভার্টেড ডেটা ইন। এসি কাপল।CML-I |
৩য় | |
| 20 | TX1_DIS |
ট্রান্সমিটার(1490nm) নিষ্ক্রিয়, LVTTL-I উচ্চ: ট্রান্সমিটার বন্ধ নিম্ন: ট্রান্সমিটার চালু |
৩য় | 4 |
পাওয়ার সেক।: হট প্লাগিংয়ের সময় এনগেজমেন্ট সিকোয়েন্স পিন করুন।
নোট 1.MOD_ABS মডিউলের ভিতরে VeeT এর সাথে সংযুক্ত।
নোট 2.SDA&SCL (I2C) হোস্ট বোর্ডে 4.7k - 10kΩ প্রতিরোধকের সাথে টানা হবে।
নোট 3.Tx2_DIS মডিউলের ভিতরে একটি 4.7k - 10kΩ প্রতিরোধকের সাহায্যে VccT পর্যন্ত টানা হয়।
নোট 4.Tx1_DIS মডিউলের ভিতরে একটি 4.7k - 10kΩ প্রতিরোধকের সাহায্যে VccT পর্যন্ত টানা হয়।
প্যাকেজ আউটলাইন
মাত্রা মিলিমিটারে।অন্যথায় নির্দিষ্ট না হলে সমস্ত মাত্রা ±0.1 মিমি।(একক: মিমি)
