6G SDI SMPTE SFP পিন 10km SMF LC একক রিসিভার মডিউল অ-MSA

6G SDI SMPTE SFP পিন 10km SMF LC একক রিসিভার মডিউল অ-MSA

কার্যকরী স্পেসিফিকেশন

বর্ণনা

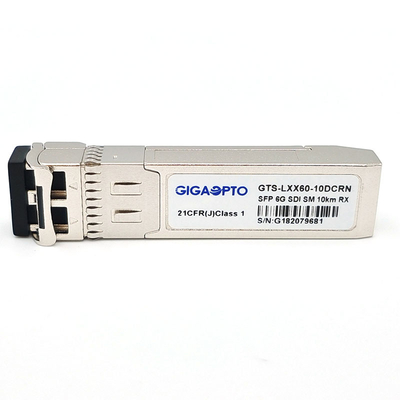

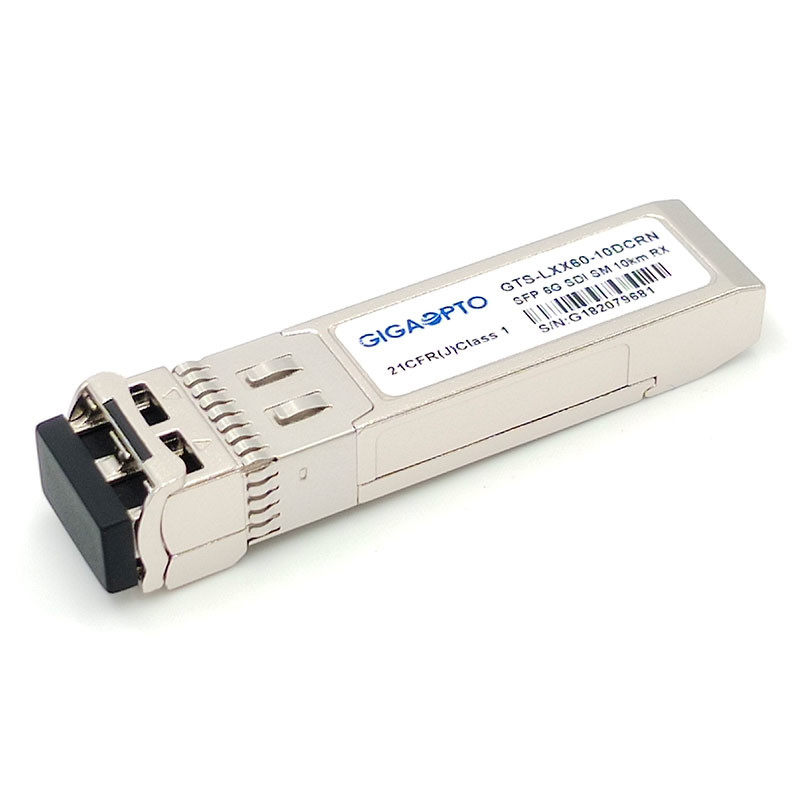

Gigaopto-এর GTS-LXX60-10DCRN 6G ভিডিও SFP একক রিসিভার মডিউল একক-চ্যানেল ভিডিও ট্রান্সমিশন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।এটি 50Mb/s থেকে 5.94Gb/s পর্যন্ত ডেটা হার সমর্থন করে।এই রিসিভার মডিউলটি বিশেষভাবে SMPTE 259M, SMPTE 344M, SMPTE 292M এবং SMPTE 424M এবং ST-2081 সিরিয়াল রেটগুলির জন্য SDI প্যাথলজিকাল প্যাটার্নের উপস্থিতিতে শক্তিশালী কর্মক্ষমতার জন্য ডিজাইন করা হয়েছে।একটি সিমপ্লেক্স এলসি কানেক্টর সহ 1310nm তরঙ্গদৈর্ঘ্যের মাধ্যমে সিঙ্গেল মোড ফাইবারে সর্বাধিক ট্রান্সমিশন 10কিমি পর্যন্ত পৌঁছাতে পারে

রিসিভারে ট্রান্স-ইম্পিডেন্স প্রিমপ্লিফায়ার (টিআইএ) এবং এমসিইউ কন্ট্রোল ইউনিটের সাথে সমন্বিত একটি পিন ফটোডিওড থাকে।সমস্ত মডিউল ক্লাস I লেজার নিরাপত্তা প্রয়োজনীয়তা পূরণ করে।

রিসিভারগুলি SFP মাল্টি-সোর্স এগ্রিমেন্ট (MSA) এবং SFF-8472 এর সাথে সামঞ্জস্যপূর্ণ।

বৈশিষ্ট্য

• SD-SDI, HD-SDI, 3G-SDI এবং 6G-SDI-এর জন্য ভিডিও প্যাথলজিকাল প্যাটার্ন সমর্থন করে
• অপারেটিং ডেটা রেট 50Mbps থেকে 5.94Gbps পর্যন্ত
• ধাতব ঘের, কম ইএমআই
• নির্ভরযোগ্য 1310nm পিন ফটোডিওড
• 10 কিমি পর্যন্ত ফাইবার দূরত্ব
• একক 3.3V পাওয়ার সাপ্লাই
• সিমপ্লেক্স এলসি সংযোগকারী ইন্টারফেস
• হট প্লাগেবল
• SFP MSA এবং SFF-8472 এর সাথে সঙ্গতিপূর্ণ
• I2C ইন্টারফেসের মাধ্যমে রিয়েল টাইম ডিজিটাল ডায়াগনস্টিক মনিটরিং
• অপারেটিং কেস তাপমাত্রা: 0°C থেকে +70°C
• RoHS-6 অনুগত এবং সীসা-মুক্ত

অ্যাপ্লিকেশন

• 4K ভিডিও (6G আল্ট্রা-SDI) অপটিক্যাল সিগন্যাল ট্রান্সমিশন
• SMPTE 424M/297M (1080p-2.97Gbps)
• SMPTE 292M/297M(HDTV–1.485Gbps)
• SMPTE 259M/297M(SDTV–270Mbps)
• 6Gbps পর্যন্ত অপটিক্যাল লিঙ্ক

পিন সংজ্ঞা
