6G SDI ভিডিও TX1550nm RX1310nm 10km BIDI ট্রান্সসিভার মডিউল MSA

6G SDI SMPTE SFP BIDI LC TX1550nm RX1310nm 10km ট্রান্সসিভার মডিউল MSA

পণ্য বিবরণ

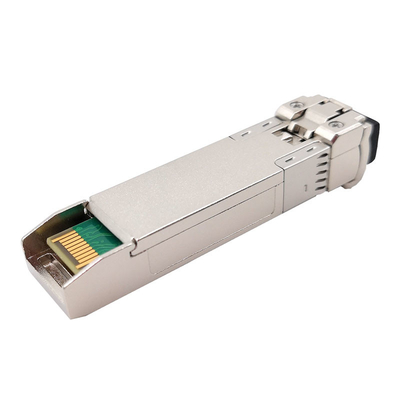

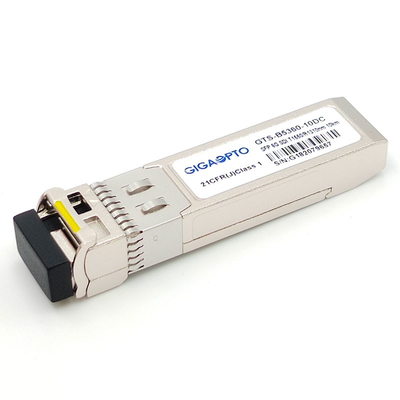

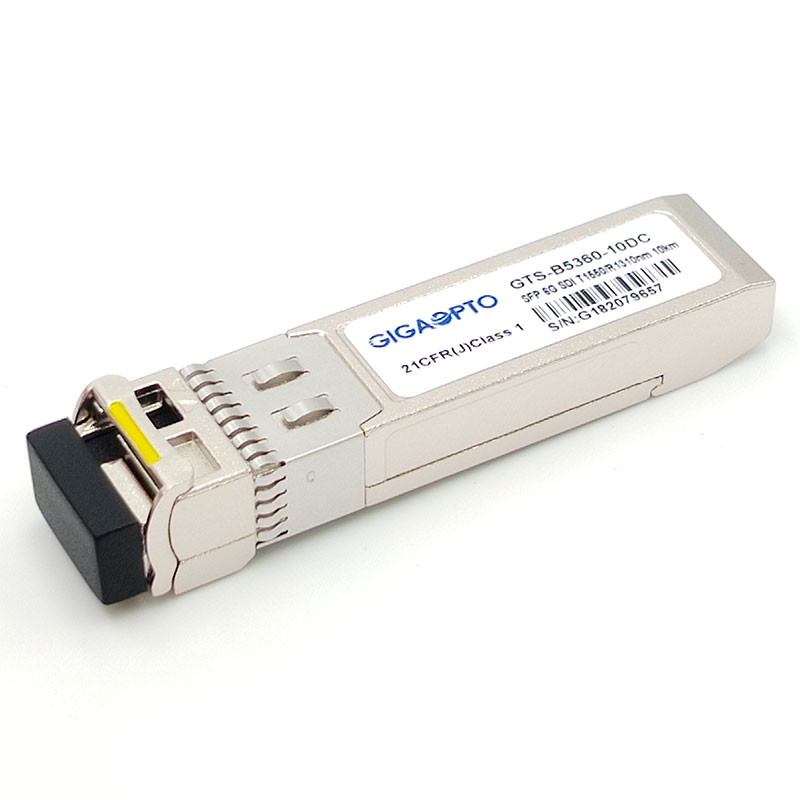

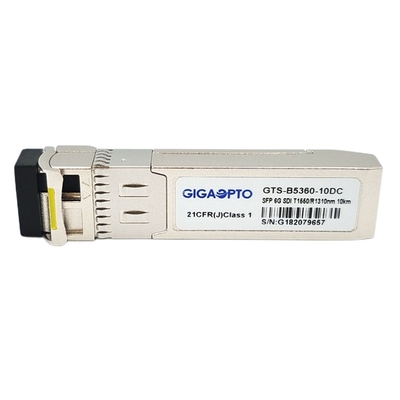

Gigaopto এর GTS-B5360-10DC হল একটি ফাইবার দ্বিমুখী SFP অপটিক্যাল ট্রান্সসিভার মডিউল যা ভিডিও ট্রান্সমিশন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।

ট্রান্সসিভারটি 50Mbps থেকে 5.94Gbps পর্যন্ত ডেটা রেট প্রেরণ/গ্রহণ করার জন্য ডিজাইন করা হয়েছে এবং SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M এবং ST-2081 সিরিয়াল রেট-এর জন্য SDI প্যাথলজিকাল প্যাটার্ন সমর্থন করে, সর্বোচ্চ 6bps 1 কিলোমিটার দূরত্ব সহ একটি সিমপ্লেক্স এলসি সংযোগকারী সহ একটি একক-মোড ফাইবার (SMF) এর উপর সংকেত

ট্রান্সসিভার তিনটি বিভাগ নিয়ে গঠিত: একটি 1310nm DFB লেজার ট্রান্সমিটার, একটি 1550nm পিন ফটোডিওড একটি ট্রান্স-ইম্পিডেন্স প্রি-অ্যামপ্লিফায়ার (TIA), রিক্লকার এবং একটি MCU কন্ট্রোলারের সাথে সমন্বিত।ট্রান্সসিভারটি SFP মাল্টি-সোর্স এগ্রিমেন্ট (MSA) এর সাথে সঙ্গতিপূর্ণ, এটি SFP+ 20-পিন সংযোগকারীর সাথে হট প্লাগ ক্ষমতার অনুমতি দেয়৷ডিজিটাল ডায়াগনস্টিক ফাংশন একটি I2C এর মাধ্যমে উপলব্ধ।

কার্যকরী স্পেসিফিকেশন

বৈশিষ্ট্য

• SD-SDI, HD-SDI, 3G-SDI এবং 6G-SDI-এর জন্য ভিডিও প্যাথলজিকাল প্যাটার্ন সমর্থন করে
• অপারেটিং ডেটা রেট 50Mbps থেকে 5.94Gbps পর্যন্ত
• ধাতব ঘের, কম ইএমআই
• 1550nm-TX DFB ট্রান্সমিটার এবং 1310nm-RX পিন ফটো-ডিটেক্টর
• এলসি ডুপ্লেক্স সংযোগকারীর সাথে 10 কিমি পর্যন্ত ফাইবার দূরত্ব
• একক 3.3V পাওয়ার সাপ্লাই
• গরম প্লাগযোগ্য, কম শক্তি খরচ
• SFP MSA এবং SFF-8472 এর সাথে সঙ্গতিপূর্ণ
• I2C ইন্টারফেসের মাধ্যমে রিয়েল টাইম ডিজিটাল ডায়াগনস্টিক মনিটরিং
• অপারেটিং কেস তাপমাত্রা:

0°C থেকে +70°C

-40°C থেকে +85°C

• RoHS-6 অনুগত এবং সীসা-মুক্ত

অ্যাপ্লিকেশন

• ক্যামেরা, ভিডিও, সিকিউরিটি মনিটরিং ইত্যাদি
• 4K /HDTV/SDTV পরিষেবা ইন্টারফেস

পিন সংজ্ঞা
