পণ্যের বিবরণ:
|
| পণ্যের নাম: | 6G SMPTE BIDI SFP | বিট রেট: | 50Mbps~5.94Gbps |
|---|---|---|---|
| প্যাকেজ/প্রযুক্তি: | SFP 1 ফাইবার | সংযোগকারী: | এলসি সিমপ্লেক্স |
| পৌঁছানো: | 10 কিমি | কীওয়ার্ড: | 6G TX1310nm/RX1550nm |
6G SDI SMPTE SFP BIDI LC TX1310nm RX1550nm 10km ট্রান্সসিভার মডিউল MSA
পণ্য বিবরণ

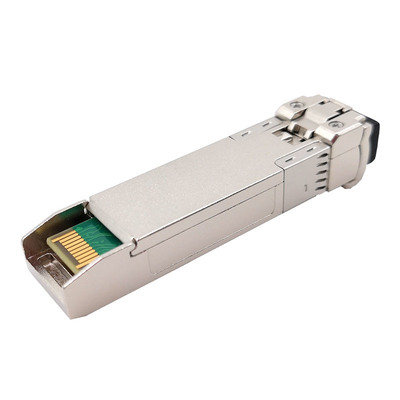

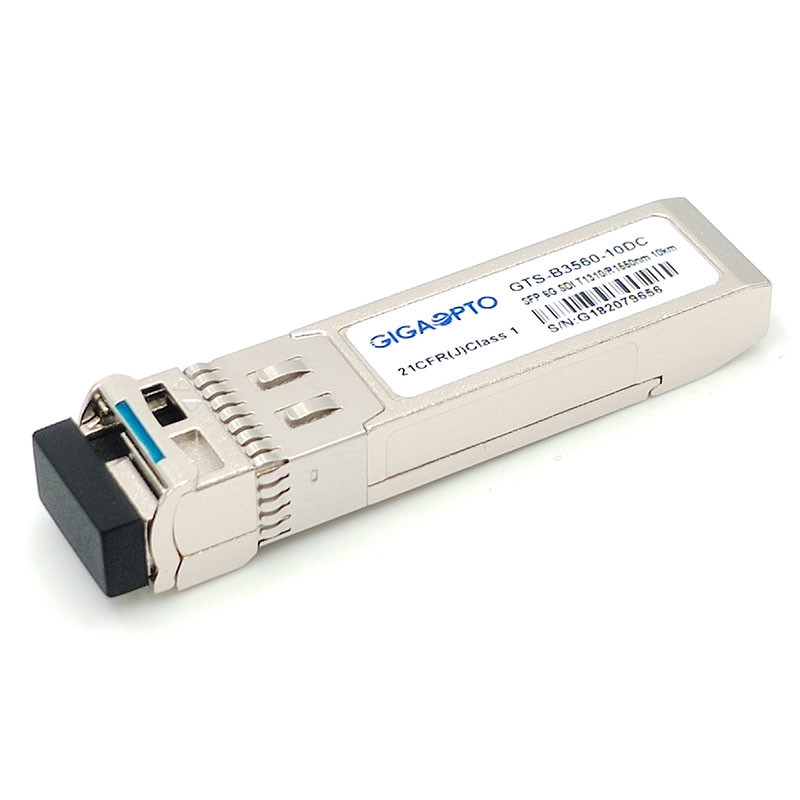

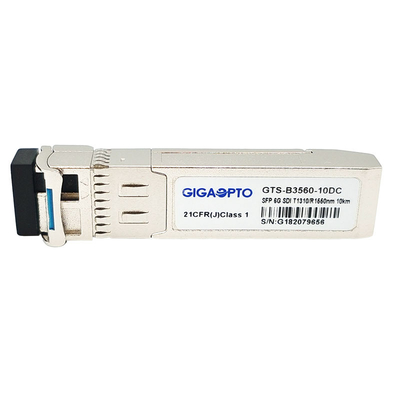

Gigaopto এর GTS-B3560-10DC হল একটি ফাইবার দ্বিমুখী SFP অপটিক্যাল ট্রান্সসিভার মডিউল যা ভিডিও ট্রান্সমিশন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।
ট্রান্সসিভারটি 50Mbps থেকে 5.94Gbps পর্যন্ত ডেটা রেট প্রেরণ/গ্রহণ করার জন্য ডিজাইন করা হয়েছে এবং SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M এবং ST-2081 সিরিয়াল রেট-এর জন্য SDI প্যাথলজিকাল প্যাটার্ন সমর্থন করে, সর্বোচ্চ 6bps 1 কিলোমিটার দূরত্ব সহ একটি সিমপ্লেক্স এলসি সংযোগকারী সহ একটি একক-মোড ফাইবার (SMF) এর উপর সংকেত।
ট্রান্সসিভার তিনটি বিভাগ নিয়ে গঠিত: একটি 1310nm DFB লেজার ট্রান্সমিটার, একটি 1550nm পিন ফটোডিওড একটি ট্রান্স-ইম্পিডেন্স প্রি-অ্যামপ্লিফায়ার (TIA), রিক্লকার এবং একটি MCU কন্ট্রোলারের সাথে সমন্বিত।ট্রান্সসিভারটি SFP মাল্টি-সোর্স এগ্রিমেন্ট (MSA) এর সাথে সঙ্গতিপূর্ণ, এটি SFP+ 20-পিন সংযোগকারীর সাথে হট প্লাগ ক্ষমতার অনুমতি দেয়৷ডিজিটাল ডায়াগনস্টিক ফাংশন একটি I2C এর মাধ্যমে উপলব্ধ।
কার্যকরী স্পেসিফিকেশন
| পণ্য | 6G ভিডিও BiDi SFP | অংশ সংখ্যা | GTS-B3560-10DC |
| সর্বোচ্চ ডেটা রেট | 5.94Gb/s | এমএসএ পিনআউট | হ্যাঁ |
| মডিউল-টাইপ | ট্রান্সমিটার + রিসিভার | অপারেটিং টেম্প। | 0°C থেকে 70°C /-40°C থেকে +85°C |
| কেন্দ্র তরঙ্গদৈর্ঘ্য | 1310nm-TX/1550nm-RX | ফাইবার ট্রান্সমিশন | 10 কিমি |
| ইন্টারফেস/পোলিশ | সিমপ্লেক্স এলসি ইউপিসি | ফাইবার টাইপ | SMF G.652 |
| ট্রান্সমিটারের ধরন | ডিএফবি বিডি | রিসিভার টাইপ | পিন |
| পাওয়ার সাপ্লাই ভোল্টেজ | 3.3V | মোট বর্তমান (সাধারণ) | 200mA |
| TX অপটিক্যাল পাওয়ার | -6~+1dBm | সংবেদনশীলতা গ্রহণ | < -14dB (PRBS 223-1, BER=1E-12 ) |
| বিলুপ্তির অনুপাত | >7.0dB | ডিজিটাল ডায়াগনস্টিকস | হ্যাঁ |
| ভিডিও প্যাথলজিকাল প্যাটার্নস | ডিফল্ট হিসাবে সমর্থন | ওজন | 0.025 কেজি |
| আবেদন | SD/HD/3G/6G SDI | ||
বৈশিষ্ট্য
0°C থেকে +70°C
-40°C থেকে +85°C
অ্যাপ্লিকেশন
পিন সংজ্ঞা
