পণ্যের বিবরণ:
|
| পণ্যের নাম: | 6G SDI CWDM ট্রান্সসিভার | ডেটা-রেট: | 50Mbps~6Gbps |
|---|---|---|---|
| প্যাকেজ: | এসএফপি | ইন্টারফেস: | এলসি ডুপ্লেক্স |
| ফাইবার রিচ: | 20 কিমি | কীওয়ার্ড: | 6G UHD-SDI ট্রান্সসিভার |
6 জিবিপিsCWDM 1270nm - 1450nmSD এর জন্য ভিডিও ট্রান্সসিভার মডিউল/এইচডি HD/3জি/6জি/এসডিআই

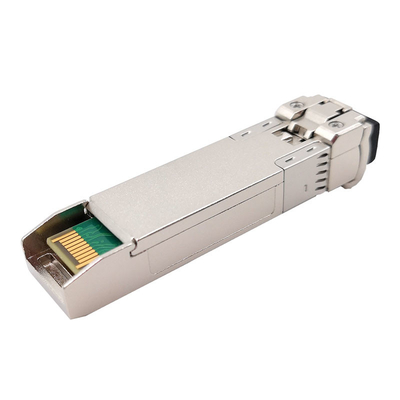

পণ্য বিবরণ6G-SDI CWDM SFP 1270nm~1450nm ট্রান্সসিভার সিরিজ
এই 6Gbps ভিডিও ট্রান্সসিভার সিরিজ দুটি চ্যানেল ভিডিও ট্রান্সমিশন অ্যাপ্লিকেশনের জন্য উচ্চ কার্যক্ষমতা, খরচ কার্যকর মডিউল।
এটি 50Mbps থেকে 5.94Gbps পর্যন্ত ডেটা রেট সমর্থন করে এবং SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M এবং ST-2081 সিরিয়াল রেটগুলির জন্য SDI প্যাথলজিকাল প্যাটার্নের উপস্থিতিতে শক্তিশালী পারফরম্যান্সের জন্য বিশেষভাবে ডিজাইন করা হয়েছে৷ একটি সর্বোচ্চ 2k0 লিংক পর্যন্ত পৌঁছাতে -মোড ফাইবার (SMF) 1270nm থেকে 1450nm চ্যানেল পর্যন্ত CWDM তরঙ্গদৈর্ঘ্যের মাধ্যমে।
ট্রান্সসিভারে তিনটি বিভাগ রয়েছে: একটি ডিএফবি লেজার, একটি পিন ফটোডিওড একটি ট্রান্স-ইম্পিডেন্স প্রি-এম্প্লিফায়ার (টিআইএ), রিক্লকার এবং একটি এমসিইউ কন্ট্রোলারের সাথে একীভূত।ট্রান্সসিভারটি SFP মাল্টি-সোর্স এগ্রিমেন্ট (MSA) এর সাথে সঙ্গতিপূর্ণ, এটি SFP+ 20-পিন সংযোগকারীর সাথে হট প্লাগ ক্ষমতার অনুমতি দেয়৷ডিজিটাল ডায়াগনস্টিক ফাংশন একটি I2C এর মাধ্যমে উপলব্ধ।
কার্যকরী স্পেসিফিকেশন
| পণ্যের নাম | 6G ভিডিও CWDM SFP | বিট রেট | 50 Mbit/s - 5.94 Gbit/s |
| মডিউল টাইপ | ট্রান্সমিটার + রিসিভার | MSA/নন-MSA পিনআউট | এমএসএ |
| ফর্ম ফ্যাক্টর | এসএফপি | অপারেটিং তাপমাত্রা | বাণিজ্যিক / শিল্প |
| তরঙ্গদৈর্ঘ্য চ্যানেল | CWDM (1270~1450)nm | সংক্রমণ | 20 কিমি |
| অপটিক্যাল সংযোগকারী | ডুপ্লেক্স এলসি | তারের ধরন | G.652 SMF |
| এলডি টাইপ | DFB CWDM | পিডি টাইপ | পিন |
| সরবরাহ ভোল্টেজ | 3.3V | বিদ্যুত সরবরাহ | 400mA (সর্বোচ্চ) |
| TX পাওয়ার | -6~0dBm | রিসিভার সংবেদনশীলতা | < -14dB |
| বিলুপ্তির অনুপাত | >7.0dB | রিসিভার ওভারলোড | > 0.5dBm |
| ডিজিটাল ডায়াগনস্টিক | সমর্থিত | ওয়ারেন্টি | 3 বছর |
| ভিডিও প্যাথলজিকাল প্যাটার্ন সমর্থন | হ্যাঁ | ওজন | 0.025 কেজি |
| আবেদন | SD/HD/3G/6G SDI | ||
বৈশিষ্ট্য
0°C থেকে +70°C
-40°C থেকে +85°C
অ্যাপ্লিকেশন
তথ্য বিন্যাস

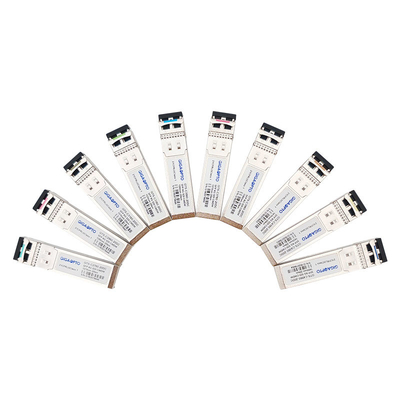

| অংশ সংখ্যা | বর্ণনা | ডেটা রেট | CWDM চ্যানেল | তারের দূরত্ব | ল্যাচ কালার |
| GTS-C2760-20DC | 6G SDI CWDM DFB SFP মডিউল 1270nm PIN 20km SMF ডুয়াল LC MSA | 6 জিবিপিএস | 1270nm /-C27 | 20 কিমি | রক্তবর্ণ আলো |
| GTS-C2960-20DC | 6G SDI CWDM DFB SFP মডিউল 1290nm PIN 20km SMF ডুয়াল LC MSA | 6 জিবিপিএস | 1290nm/ -C29 | 20 কিমি | আকাশী নীল |
| GTS-C3160-20DC | 6G SDI CWDM DFB SFP মডিউল 1310nm PIN 20km SMF ডুয়াল LC MSA | 6 জিবিপিএস | 1310nm/ -C31 | 20 কিমি | হলুদ সবুজ |

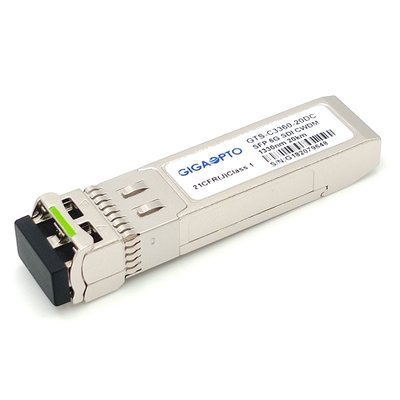

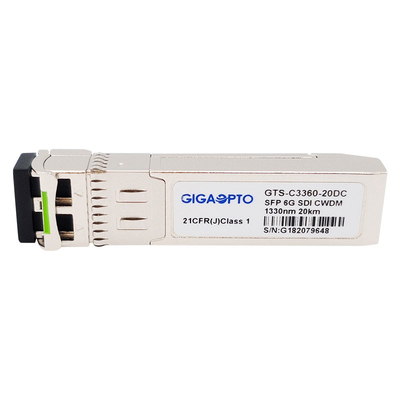

| GTS-C3360-20DC | 6G SDI CWDM DFB SFP মডিউল 1330nm PIN 20km SMF ডুয়াল LC MSA | 6 জিবিপিএস | 1330nm/ -C33 | 20 কিমি | হলুদ ওচার |
| GTS-C3560-20DC | 6G SDI CWDM DFB SFP মডিউল 1350nm PIN 20km SMF ডুয়াল LC MSA | 6 জিবিপিএস | 1350nm/ -C35 | 20 কিমি | গোলাপী |
| GTS-C3760-20DC | 6G SDI CWDM DFB SFP মডিউল 1370nm PIN 20km SMF ডুয়াল LC MSA | 6 জিবিপিএস | 1370nm/ -C37 | 20 কিমি | বেইজ |
| GTS-C3960-20DC | 6G SDI CWDM DFB SFP মডিউল 1390nm PIN 20km SMF ডুয়াল LC MSA | 6 জিবিপিএস | 1390nm/ -C39 | 20 কিমি | সাদা |
| GTS-C4160-20DC | 6G SDI CWDM DFB SFP মডিউল 1410nm PIN 20km SMF ডুয়াল LC MSA | 6 জিবিপিএস | 1410nm/ -C41 | 20 কিমি | সিলভার |
| GTS-C4360-20DC | 6G SDI CWDM DFB SFP মডিউল 1430nm PIN 20km SMF ডুয়াল LC MSA | 6 জিবিপিএস | 1430nm/ -C43 | 20 কিমি | কালো |
| GTS-C4560-20DC | 6G SDI CWDM DFB SFP মডিউল 1450nm PIN 20km SMF ডুয়াল LC MSA | 6 জিবিপিএস | 1450nm/ -C45 | 20 কিমি | হলুদ কমলা |
পিন সংজ্ঞা
