পণ্যের বিবরণ:
|
| পণ্যের নাম: | GPON OLT SFP | টাইপ: | ক্লাস C+++/D 9dBm |
|---|---|---|---|
| বিট রেট (Gb/s): | 2.5Gb/s_TX/1.25Gb/s_RX | তরঙ্গদৈর্ঘ্য: | 1490nm-TX/1310nm-RX |
| ইন্টারফেস: | এসসি সিমপ্লেক্স | ডিডিএমআই: | হ্যাঁ |
| কীওয়ার্ড: | +9dBm ক্লাস C+++/D GPON OLT SFP ট্রান্সসিভার | ||
| বিশেষভাবে তুলে ধরা: | 9dBm GPON SFP ট্রান্সসিভার,ক্লাস C+++ D GPON SFP ট্রান্সসিভার,DOM ট্রান্সসিভার |
||

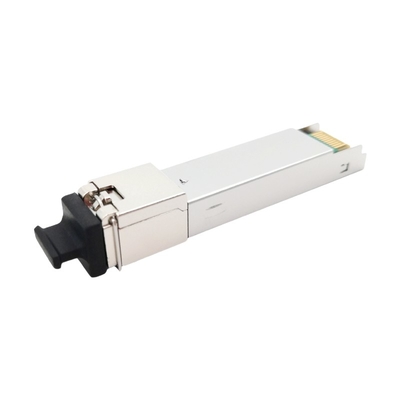

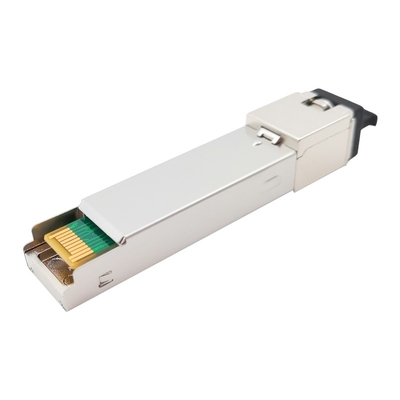

GPON OLT SFP ক্লাসC+++/ ডি TX পাওয়ার 9dBm ট্রান্সসিভার মডিউল
বর্ণনা

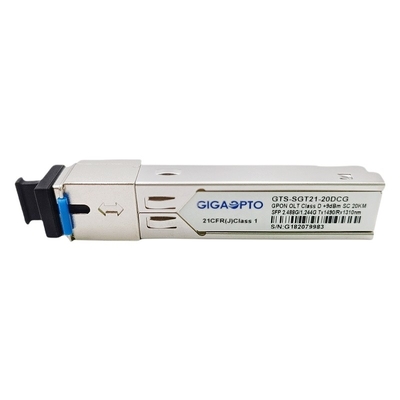

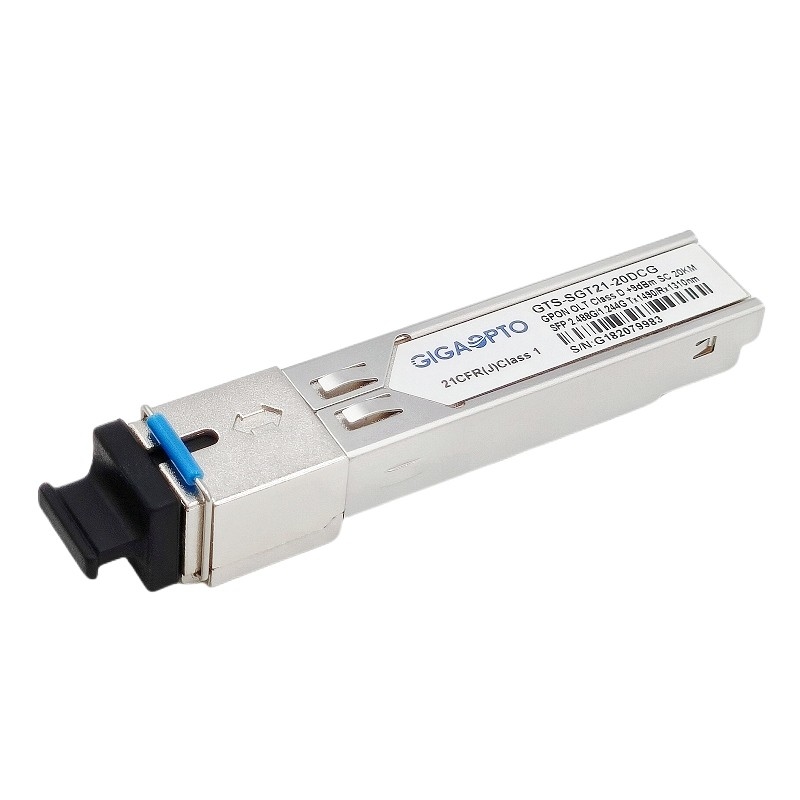

GIGAOPTO-এর GTS-SGT21-20DCG হল 1490nm একটানা-মোড ট্রান্সমিটার এবং একটি 1310nm বার্স্ট-মোড রিসিভার ব্যবহার করে একক ফাইবার যোগাযোগের জন্য একটি উচ্চ কার্যক্ষমতার ট্রান্সসিভার মডিউল।এটি অপটিক্যাল লাইন টার্মিনাল (OLT) অ্যাপ্লিকেশনের জন্য ITU G.984.2 ক্লাস C+++ (ক্লাস ডি) প্রয়োজনীয়তা পূরণ করার জন্য ডিজাইন করা হয়েছে।
1490nm DFB LD ট্রান্সমিটারে স্বয়ংক্রিয় পাওয়ার কন্ট্রোল (APC) ফাংশন এবং তাপমাত্রা ক্ষতিপূরণ সার্কিট্রি রয়েছে যাতে সমস্ত অপারেটিং তাপমাত্রা পরিসরে স্থিতিশীল অপটিক্যাল শক্তি এবং বিলুপ্তি অনুপাত নিশ্চিত করা যায়।ট্রান্সমিটারটি IEC60825 এবং CDRH মান অনুযায়ী ক্লাস 1 চোখের সুরক্ষা পূরণ করে।
রিসিভারে একটি হারমেটিকভাবে প্যাকেজ করা APD-TIA (ট্রান্স-ইম্পিডেন্স এমপ্লিফায়ার) প্রি-এম্প্লিফায়ার এবং LVPECL সামঞ্জস্যপূর্ণ ডিফারেনশিয়াল আউটপুট সহ একটি সীমিত পরিবর্ধক রয়েছে।এটিতে একটি বার্স্ট প্যাকেট ডিটেক্ট (SD) আউটপুট রয়েছে যা LVTTL সামঞ্জস্যপূর্ণ।বিস্ফোরিত প্যাকেট পাওয়ার পরে SD আউটপুট উচ্চ আসবে।
9dBm মডিউল তার অপারেটিং অবস্থা এবং অবস্থার ডিজিটাল ডায়গনিস্টিক তথ্য প্রদান করে, যার মধ্যে ট্রান্সমিটিং পাওয়ার, লেজার বায়াস কারেন্ট, মডিউলের তাপমাত্রা এবং সরবরাহ ভোল্টেজ রয়েছে।ক্রমাঙ্কন এবং অ্যালার্ম/সতর্কতা থ্রেশহোল্ড ডেটা অভ্যন্তরীণ মেমরিতে (EEPROM) লেখা এবং সংরক্ষণ করা হয়।
SFP ট্রান্সসিভার মডিউল বেশিরভাগ বিখ্যাত ব্র্যান্ডের রাউটার, সুইচ, সার্ভারের অধীনে নমুনা পরীক্ষা করেছে।
হট অদলবদলযোগ্য GPON OLT ক্লাস D SFP ট্রান্সসিভার ইন্টারনেট পরিষেবা প্রদানকারী (ISP) গিগাবিট প্যাসিভ অপটিক্যাল নেটওয়ার্ক (GPON) যোগাযোগ লিঙ্ক, অন্যান্য অপটিক্যাল লিঙ্কগুলির জন্য আদর্শ।
স্পেসিফিকেশন
| অংশ সংখ্যা | GTS-SGT21-20DCG | শ্রেণী | GPON OLT ক্লাস C+++/D |
| প্যাকেজিং | এসএফপি | পাওয়ার সাপ্লাই ভোল্টেজ | +3.3V |
| সংযোগকারীটাইপ | এসসি ইউপিসি | অপটিক্যাল ট্রান্সমিশন | 20 কিমি |
| ডিজিটাল ডায়াগনস্টিক | সমর্থিত | তারেরটাইপ | 9/125μm SMF |
| ওয়ারেন্টি | 3 বছর | অপারেটিং তাপমাত্রা | -5~70°C / -40~85°C |
| বিটহার (ডাউনস্ট্রিম) | 2.488Gbps | বিটহার (আপস্ট্রিম) | 1.244Gbps |
| কেন্দ্রতরঙ্গদৈর্ঘ্য (TX) | 1490nm | কেন্দ্রতরঙ্গদৈর্ঘ্য (RX) | 1310nm |
| শক্তি অপচয় | <1.5W | মোট বর্তমান(সর্বোচ্চ) | 450mA |
| ট্রান্সমিটারটাইপ | ডিএফবি | রিসিভারটাইপ | এপিডি |
| TXআউটপুটশক্তি | 9dBm (সাধারণ) | আরএক্সসংবেদনশীলতা | < -32.0dBm |
| বিলুপ্তির অনুপাত | >8.2dB | রিসিভারওভারলোড | >-15dBm |
| প্রোটোকল | SFF-8472, ITUT-984.2 | ||
বৈশিষ্ট্য
আবেদন
মান
| অপটিক্যাল ট্রান্সমিটার বৈশিষ্ট্য | ||||||
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| চালু করা শক্তি (গড়) | পৃআউট | +6 | +9 | +10 | dBm | |
| অপারেটিং তরঙ্গদৈর্ঘ্য পরিসীমা | λগ | 1480 | 1500 | nm | ||
| বর্ণালী প্রস্থ (-20dB) | ∆λ | 1 | nm | |||
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | ||||
| বিলুপ্তির অনুপাত | ইআর | 8.2 | dB | পিআরবিএস 223-1+72CID @2.488Gbit/s | ||
| ট্রান্সমিটার এবং ডিসপারসন পেনাল্টি | টিডিপি | 1 | dB | 20km SMF এ প্রেরণ | ||
| TX নিষ্ক্রিয় করার পরে অপটিক্যাল আউটপুট পাওয়ার | পৃডিআইএস | -39 | dBm | |||
| আউটপুট আই ডায়াগ্রাম | ITU-T G.984.2 এর সাথে সঙ্গতিপূর্ণ | |||||
| ট্রান্সমিটার প্রতিফলন | -10 | dB | ||||
| অপটিক্যাল রিসিভার বৈশিষ্ট্য | ||||||
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| তরঙ্গদৈর্ঘ্য পরিসীমা | λগ | 1260 | 1360 | nm | ||
| রিসিভার সংবেদনশীলতা | সেন | -32 | dBm | নোট 1 | ||
| অপটিক্যাল পাওয়ার ইনপুট ওভারলোড | SAT | -15 | dBm | নোট 1 | ||
| গতিশীল পরিসীমা | 15 | dB | চিত্র 1 | |||
| রিসিভার প্রতিফলন | -15 | dB | ||||
সাধারণ অ্যাপ্লিকেশন সার্কিট
EEPROMমেমরি ম্যাপ
EEPROM সিরিয়াল আইডি মেমরি বিষয়বস্তু
অপটিক্যাল ট্রান্সসিভারে একটি EEPROM থাকে।এটি পরিশীলিত সনাক্তকরণ তথ্যে অ্যাক্সেস প্রদান করে যা ট্রান্সসিভারের ক্ষমতা, মানক ইন্টারফেস, প্রস্তুতকারক এবং অন্যান্য তথ্য বর্ণনা করে।যখন সিরিয়াল প্রোটোকল সক্রিয় করা হয়, হোস্ট সিরিয়াল ঘড়ি সংকেত (SCL, Mod Def 1) তৈরি করে।ইতিবাচক প্রান্ত ঘড়ি EEPROM-এর সেগমেন্টে ডেটা ক্লক করে যেগুলি SFP ট্রান্সসিভারের মধ্যে সুরক্ষিত নয়।নেতিবাচক প্রান্ত ঘড়ি SFP ট্রান্সসিভার থেকে ডেটা।সিরিয়াল ডেটা সংকেত (SDA, Mod Def 2) সিরিয়াল ডেটা স্থানান্তরের জন্য দ্বি-দিকনির্দেশক।হোস্ট সিরিয়াল প্রোটোকল অ্যাক্টিভেশনের শুরু এবং শেষ চিহ্নিত করতে SCL-এর সাথে SDA ব্যবহার করে।স্মৃতিগুলিকে 8-বিট ডেটা শব্দের একটি সিরিজ হিসাবে সংগঠিত করা হয়েছে যা পৃথকভাবে বা ক্রমানুসারে সম্বোধন করা যেতে পারে।
মডিউল বর্তমান অপারেটিং অবস্থা সম্পর্কে ডায়গনিস্টিক তথ্য প্রদান করে।ট্রান্সসিভার অভ্যন্তরীণ অ্যানালগ সংকেতগুলির ডিজিটাইজেশনের মাধ্যমে এই ডায়াগনস্টিক ডেটা তৈরি করে।ক্যালিব্রেশন এবং অ্যালার্ম/সতর্কতা থ্রেশহোল্ড ডেটা ডিভাইস তৈরির সময় লেখা হয়।পাওয়ার মনিটরিং, ট্রান্সমিটেড পাওয়ার মনিটরিং, বায়াস কারেন্ট মনিটরিং, সাপ্লাই ভোল্টেজ মনিটরিং এবং টেম্পারেচার মনিটরিং সবই বাস্তবায়িত হয়।ডায়াগনস্টিক ডেটা হল কাঁচা A/D মান এবং EEPROM অবস্থানে 56 - 95 ওয়্যার সিরিয়াল বাস অ্যাড্রেস A2h-এ সংরক্ষিত ক্রমাঙ্কন ধ্রুবক ব্যবহার করে বাস্তব বিশ্বের এককে রূপান্তর করতে হবে।ডিজিটাল ডায়াগনস্টিক মেমরি ম্যাপ নির্দিষ্ট ডেটা ক্ষেত্রগুলি নিম্নলিখিত হিসাবে সংজ্ঞায়িত করে।
