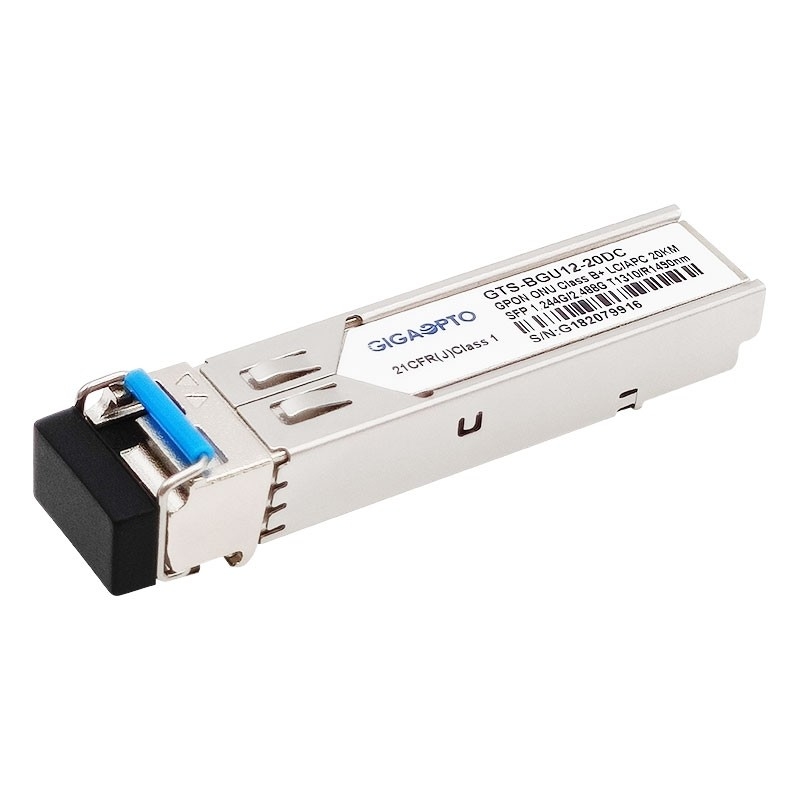

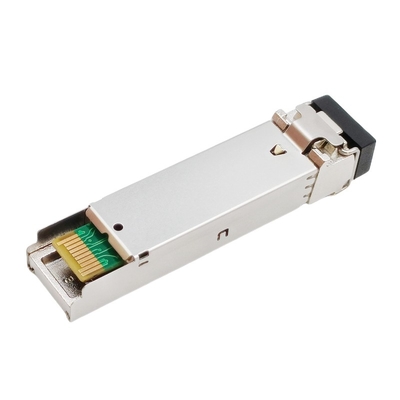

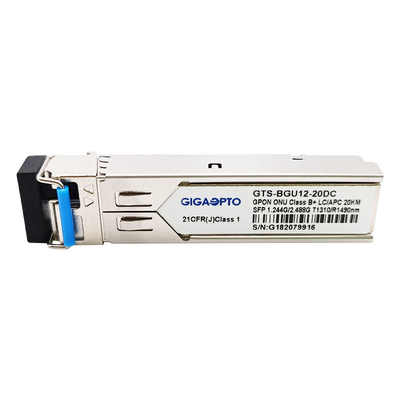

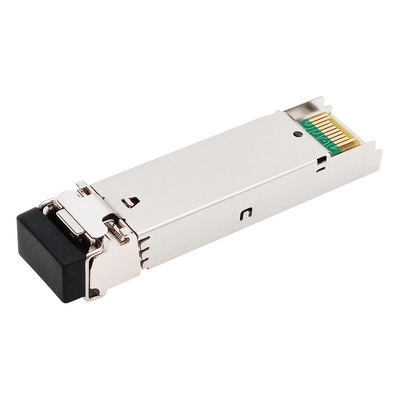

ONU ক্লাস B+ GPON SFP ট্রান্সসিভার মডিউল SMF Tx1310nm Rx1490nm LC APC

GPON ONU SFP ট্রান্সসিভার মডিউল

ক্লাস B+ LC APC সংযোগকারী আধার

জেনেরিক সামঞ্জস্য, RoHS FCC CE RECH.

বর্ণনা

এইGTS-BGU12-20DCGPON ONU SFP ক্লাস B+ ট্রান্সসিভার মডিউলটি গিগাবিট-সক্ষম প্যাসিভ অপটিক্যাল নেটওয়ার্ক (GPON) ট্রান্সমিশনের জন্য ডিজাইন করা হয়েছে।এটি ITU-T G.984.2 স্ট্যান্ডার্ড এবং ITU-T G.984.2 সংশোধনী-2006 দ্বারা নির্দিষ্ট করা ক্লাস B+ ODN অ্যাপ্লিকেশনটিকে সম্পূর্ণরূপে সমর্থন করতে পারে।

ট্রান্সমিটার মডিউলটি একটি 1310nm DFB লেজার ডায়োড ব্যবহার করে এবং IEC60825 এবং CDRH ক্লাস 1 চোখের নিরাপত্তার সাথে সম্পূর্ণরূপে সঙ্গতিপূর্ণ।এতে রয়েছে APC ফাংশন, অপারেটিং তাপমাত্রা, ডেটা ইনপুট এবং AC বা DC কাপলিং সার্কিটে G.984.2 প্রয়োজনীয়তার সাথে সম্মতি নিশ্চিত করার জন্য একটি তাপমাত্রা ক্ষতিপূরণ সার্কিট।

রিসিভার বিভাগে একটি হারমেটিক প্যাকেজযুক্ত 1550nm APD-TIA (ট্রান্স-ইম্পিডেন্স এমপ্লিফায়ার সহ APD) এবং একটি সীমিত পরিবর্ধক ব্যবহার করে।APD অপটিক্যাল শক্তিকে বৈদ্যুতিক প্রবাহে রূপান্তরিত করে এবং ট্রান্স-ইম্পিডেন্স পরিবর্ধক দ্বারা কারেন্ট ভোল্টেজে রূপান্তরিত হয়।ডিফারেনশিয়াল DATA এবং /DATA CML ডেটা সংকেত সীমিত পরিবর্ধক দ্বারা উত্পাদিত হয়।এপিডি-টিআইএ একটি কম পাস ফিল্টারের মাধ্যমে সীমাবদ্ধ পরিবর্ধকের সাথে AC সংযুক্ত।

মডিউলটি তার অপারেটিং অবস্থা এবং অবস্থার ডিজিটাল ডায়গনিস্টিক তথ্য প্রদান করে, যার মধ্যে ট্রান্সমিটিং পাওয়ার, লেজার বায়াস কারেন্ট, মডিউল তাপমাত্রা এবং সরবরাহ ভোল্টেজ রয়েছে।ক্রমাঙ্কন এবং অ্যালার্ম/সতর্কতা থ্রেশহোল্ড ডেটা অভ্যন্তরীণ মেমরিতে (EEPROM) লেখা এবং সংরক্ষণ করা হয়।

স্পেসিফিকেশন

বৈশিষ্ট্য

• এলসি রিসেপ্ট্যাকল সহ এসএফপি প্যাকেজ
• 1.244Gbps, 1310nm বার্স্ট মোড ট্রান্সমিটার
• 2.488Gbps, 1490nm কন্টিনিউয়াস মোড রিসিভার
• আন-কুলড ডিএফবি লেজার এবং এপিডি হাই সেনসিটিভিটি ডিটেক্টর
• ক্লাস 1 FDA এবং IEC60825-1 লেজার নিরাপত্তা অনুগত
• অপারেটিং কেস তাপমাত্রা:স্ট্যান্ডার্ড: 0℃~+70℃/শিল্প: -40℃~+85℃
• ITU-T G.984.2 এবং G.984.2 সংশোধনী-2006-এর সাথে সঙ্গতিপূর্ণ
• SFP MSA স্পেসিফিকেশনের সাথে সঙ্গতিপূর্ণ

আবেদন

• গিগাবিট প্যাসিভ অপটিক্যাল নেটওয়ার্ক (GPON)
• FTTx

মান

• SFP মাল্টি-সোর্স চুক্তি (MSA) SFF-8074i মেনে চলে
• ITU-T 984.2 মেনে চলে
• FCC 47 CFR পার্ট 15, ক্লাস B মেনে চলে
• এফডিএ 21 সিএফআর 1040.10 এবং 1040.11 এর সাথে সম্মতি দেয় 24 জুন, 2007 তারিখের লেজার নোটিশ নং 50 অনুসারে বিচ্যুতি ছাড়া
• SFF-8472 মেনে চলে
• TR-NWT-000870 4.1 ESD সংবেদনশীলতা শ্রেণীবিভাগ ক্লাস2 এর সাথে সামঞ্জস্যপূর্ণ।
• Telcordia GR-468-CORE এর সাথে সামঞ্জস্যপূর্ণ

আরও GPON ONU SFP ট্রান্সসিভারের জন্য, অনুগ্রহ করে নিম্নলিখিত ফর্মটি পড়ুন

GPON ONU ট্রান্সসিভার সিরিজ (ডেটা রেটTX-1.244G/RX-2.488G, তরঙ্গদৈর্ঘ্য:TX1310nm/RX1490nm, ক্লাস B+, DFB+APD)
