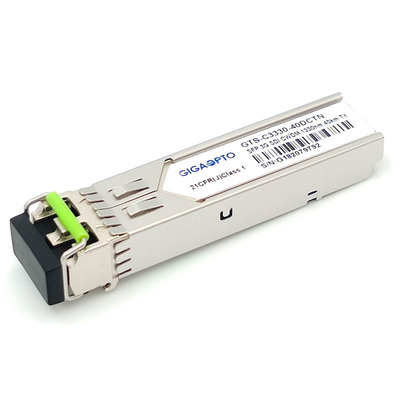

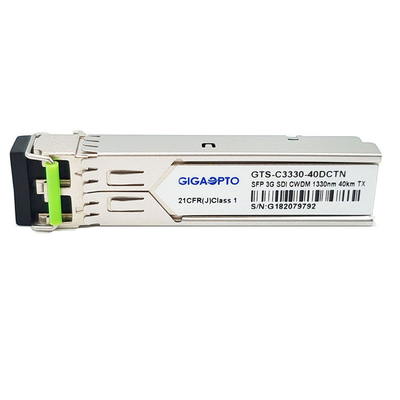

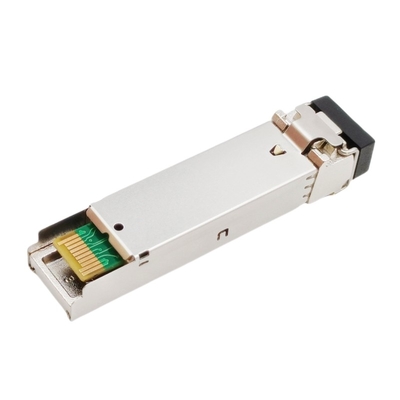

পণ্যের বিবরণ:
|
| পণ্যের নাম: | 3Gbps ভিডিও SFP অপটিক্যাল ট্রান্সমিটার | ডেটা-রেট (জিবিপিএস): | 50Mb/s - 3Gb/s |
|---|---|---|---|
| মডিউল টাইপ: | একক ট্রান্সমিটার | তরঙ্গদৈর্ঘ্য: | 1270nm~1610nm CWDM CH |
| অপটিক্যাল ইন্টারফেস: | এলসি আধার | সংক্রমণ: | 40 কিমি |
| পিন অনুশীলনী: | নন এমএসএ | OEM/ODM: | সমর্থিত |
3Gbps ভিডিও SFP অপটিক্যাল ট্রান্সমিটারCWDM 1270nm-1610nm 40km SMF LC প্যাথলজিকাল প্যাটার্ন সিগন্যালের জন্য সমর্থন DDM নন MSA পিনআউট
কার্যকরী স্পেসিফিকেশন
| পণ্যের নাম | 3G DVI CWDM SFP ট্রান্সমিটার | অংশ সংখ্যা | GTS-Cxx30-40DCTN |
| বিট-রেট(Gb/s) | 50Mb/s - 2.97Gb/s | পিন অনুশীলনী | নন MSA |
| মডিউল টাইপ | শুধুমাত্র ট্রান্সমিটার | তাপমাত্রা সীমা | 0 থেকে 70 ° সে |
| কেন্দ্র তরঙ্গদৈর্ঘ্য (TX) | CWDM C27-C61 চ্যানেল | তারের দূরত্ব | 40 কিমি |
| ইন্টারফেস | এলসি সিমপ্লেক্স | মিডিয়া | একক-মোড ফাইবার |
| এলডি টাইপ | CWDM DFB | পিডি টাইপ | N/A |
| পাওয়ার সাপ্লাই ভোল্টেজ | 3.3V | বর্তমান (সর্বোচ্চ) | 350mA |
| ট্রান্সমিটার পাওয়ার | -2~+3 dBm | বিলুপ্তি-অনুপাত | >5.0dB |
| প্যাথলজিকাল প্যাটার্নস | সঙ্গে (ডিফল্ট) | DOM/DDM | হ্যাঁ |
| OEM/ODM | সমর্থিত | এমটিবিএফ | 1,000,000 ঘন্টা |
| অ্যাপ্লিকেশন |
SMPTE 297-2006 সামঞ্জস্যপূর্ণ বৈদ্যুতিক থেকে অপটিক্যাল ইন্টারফেস HDTV/SDTV সার্ভিস ইন্টারফেস |
||
বর্ণনা
Gigaopto-এর GTS-Cxx30-40DCTN SMPTE 3G CWDM SFP ট্রান্সমিটার মডিউল 1270nm থেকে 1610nm পর্যন্ত একটি CWDM তরঙ্গদৈর্ঘ্য চ্যানেলের মাধ্যমে 40km জুড়ে একক-চ্যানেল ভিডিও ট্রান্সমিশন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে (প্রতিটি ধাপে 20nm একটি সরল কানেক্ট)।এটি 50Mb/s থেকে 2.97Gb/s পর্যন্ত ডেটা হার সমর্থন করে।এই ট্রান্সমিটারটি বিশেষভাবে SMPTE 259M, SMPTE 344M, SMPTE 292M এবং SMPTE 424M সিরিয়াল রেটগুলির জন্য SDI প্যাথলজিকাল প্যাটার্নের উপস্থিতিতে শক্তিশালী কর্মক্ষমতার জন্য ডিজাইন করা হয়েছে।
এই ট্রান্সমিটার দুটি বিভাগ নিয়ে গঠিত: একটি DFB লেজার ট্রান্সমিটার এবং MCU কন্ট্রোল ইউনিট।সমস্ত মডিউল ক্লাস I লেজার নিরাপত্তা প্রয়োজনীয়তা পূরণ করে।

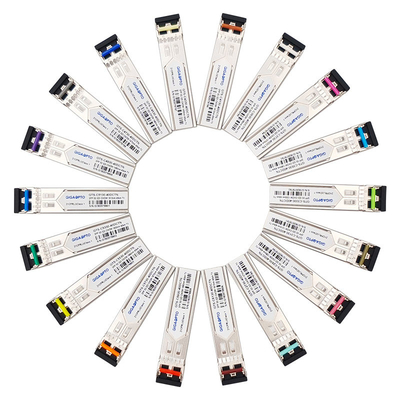

তথ্য বিন্যাস
| অংশ সংখ্যা | বর্ণনা- 3G SDI CWDM একক TX | CWDM/ CH | দূরত্ব (কিমি) | পিন অনুশীলনী | ল্যাচ কালার |
| GTS-C2730-40DCTN | 3Gb/s HD-SDI/SD-SDI/3G-SDI SFP CWDM একক ট্রান্সমিটার | 1270nm/-C27 | 40 কিমি | এমএসএ | রক্তবর্ণ আলো |
| GTS-C2930-40DCTN | 3Gb/s HD-SDI/SD-SDI/3G-SDI SFP CWDM একক ট্রান্সমিটার | 1290nm/ -C29 | 40 কিমি | এমএসএ | আকাশী নীল |
| GTS-C3130-40DCTN | 3Gb/s HD-SDI/SD-SDI/3G-SDI SFP CWDM একক ট্রান্সমিটার | 1310nm/ -C31 | 40 কিমি | এমএসএ | হলুদ সবুজ |
| GTS-C3330-40DCTN | 3Gb/s HD-SDI/SD-SDI/3G-SDI SFP CWDM একক ট্রান্সমিটার | 1330nm/ -C33 | 40 কিমি | এমএসএ | হলুদ ওচার |
| GTS-C3530-40DCTN | 3Gb/s HD-SDI/SD-SDI/3G-SDI SFP CWDM একক ট্রান্সমিটার | 1350nm/ -C35 | 40 কিমি | এমএসএ | গোলাপী |
| GTS-C3730-40DCTN | 3Gb/s HD-SDI/SD-SDI/3G-SDI SFP CWDM একক ট্রান্সমিটার | 1370nm/ -C37 | 40 কিমি | এমএসএ | বেইজ |
| GTS-C3930-40DCTN | 3Gb/s HD-SDI/SD-SDI/3G-SDI SFP CWDM একক ট্রান্সমিটার | 1390nm/ -C39 | 40 কিমি | এমএসএ | সাদা |
| GTS-C4130-40DCTN | 3Gb/s HD-SDI/SD-SDI/3G-SDI SFP CWDM একক ট্রান্সমিটার | 1410nm/ -C41 | 40 কিমি | এমএসএ | সিলভার |
| GTS-C4330-40DCTN | 3Gb/s HD-SDI/SD-SDI/3G-SDI SFP CWDM একক ট্রান্সমিটার | 1430nm/ -C43 | 40 কিমি | এমএসএ | কালো |
| GTS-C4530-40DCTN | 3Gb/s HD-SDI/SD-SDI/3G-SDI SFP CWDM একক ট্রান্সমিটার | 1450nm/ -C45 | 40 কিমি | এমএসএ | হলুদ কমলা |
| GTS-C4730-40DCTN | 3Gb/s HD-SDI/SD-SDI/3G-SDI SFP CWDM একক ট্রান্সমিটার | 1470nm/-C47 | 40 কিমি | এমএসএ | ধূসর |
| GTS-C4930-40DCTN | 3Gb/s HD-SDI/SD-SDI/3G-SDI SFP CWDM একক ট্রান্সমিটার | 1490nm/ -C49 | 40 কিমি | এমএসএ | ভলোলেট |
| GTS-C5130-40DCTN | 3Gb/s HD-SDI/SD-SDI/3G-SDI SFP CWDM একক ট্রান্সমিটার | 1510nm/ -C51 | 40 কিমি | এমএসএ | নীল |
| GTS-C5330-40DCTN | 3Gb/s HD-SDI/SD-SDI/3G-SDI SFP CWDM একক ট্রান্সমিটার | 1530nm/ -C53 | 40 কিমি | এমএসএ | সবুজ |
| GTS-C5530-40DCTN | 3Gb/s HD-SDI/SD-SDI/3G-SDI SFP CWDM একক ট্রান্সমিটার | 1550nm/ -C55 | 40 কিমি | এমএসএ | হলুদ |
| GTS-C5730-40DCTN | 3Gb/s HD-SDI/SD-SDI/3G-SDI SFP CWDM একক ট্রান্সমিটার | 1570nm/ -C57 | 40 কিমি | এমএসএ | কমলা |
| GTS-C5930-40DCTN | 3Gb/s HD-SDI/SD-SDI/3G-SDI SFP CWDM একক ট্রান্সমিটার | 1590nm/ -C59 | 40 কিমি | এমএসএ | লাল |
| GTS-C6130-40DCTN | 3Gb/s HD-SDI/SD-SDI/3G-SDI SFP CWDM একক ট্রান্সমিটার | 1610nm/ -C61 | 40 কিমি | এমএসএ | বাদামী |
বৈশিষ্ট্য
আবেদন
পিন সংজ্ঞা
দ্রষ্টব্য: সোসাইটি অফ মোশন পিকচার অ্যান্ড টেলিভিশন ইঞ্জিনিয়ার্স সংক্ষিপ্ত SMPTE-এর প্যাথলজিকাল প্যাটার্ন সহ হাই ডেফিনিশন ভিডিও সংকেত পরিচালনা করার জন্য মান রয়েছে।SMPTE এর মান বর্তমানে 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) এবং 424M (3G-SDI) এর জন্য কল করে।
SMPTE 297-2006: এই স্ট্যান্ডার্ডটি বিভিন্ন ডেটা হারে SDI সংকেতগুলির সংক্রমণ এবং গ্রহণের জন্য ফাইবার অপটিক ইন্টারফেসকে সংজ্ঞায়িত করে: 3G ~ 12G
SMPTE 259M: 143 থেকে 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1.485 এবং 1.485/1.001 Gb/s
SMPTE 424M: 2.97 এবং 2.97/1.001 Gb/s
এই বিট-রেট 1080p ভিডিওর জন্য 50 বা 60 ফ্রেম প্রতি সেকেন্ডে যথেষ্ট।
