পণ্যের বিবরণ:
|
| পণ্যের নাম: | 3G-SDI CWDM SFP TX | ডেটা রেট (জিবিপিএস): | 50M - 3G |
|---|---|---|---|
| মডিউল টাইপ: | একক ট্রান্সমিটার | তরঙ্গদৈর্ঘ্য: | 1270~1610nm CWDM TX W/O RX |
| সংযোগকারী: | এলসি আধার | সংক্রমণ: | 20 কিমি |
| পিন অনুশীলনী: | এমএসএ | ওয়ারেন্টি: | 3 বছর |
| কীওয়ার্ড 1: | 3Gbps DVI SFP | কীওয়ার্ড 2: | CWDM ভিডিও একক ট্রান্সমিটার |
| বিশেষভাবে তুলে ধরা: | DVI ভিডিও SFP ট্রান্সসিভার,CWDM ভিডিও SFP ট্রান্সসিভার,CWDM SFP ট্রান্সমিটার |
||

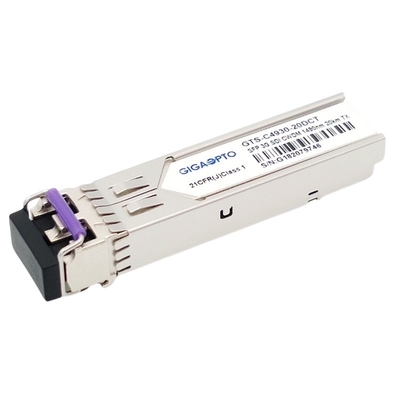

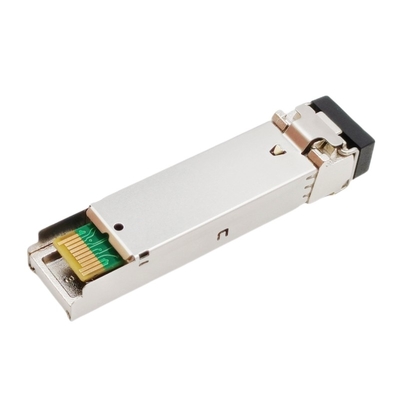

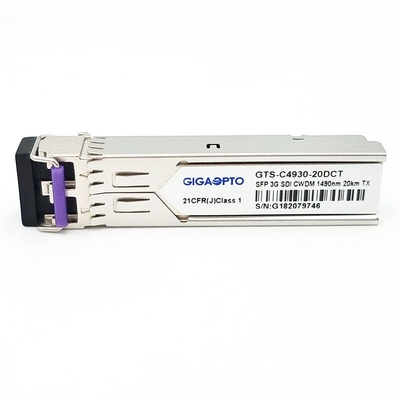

এমএসএ3G-SDI/HD-SDI/SD-SDICWDM 1270nm-1610nm SFP ভিডিও প্যাথলজিকাল প্যাটার্নস একক ট্রান্সমিটার মডিউল 20km SMF LC DDM
কার্যকরী স্পেসিফিকেশন
| পণ্যের নাম | 3G-SDI CWDM SFP TX | P/N(অংশ নং) | GTS-Cxx30-20DCT |
| ব্যান্ডউইথ | 50Mb/s - 2.97Gb/s | পিন অনুশীলনী | এমএসএ |
| মডিউল টাইপ | একক ট্রান্সমিটার | তাপমাত্রা | 0 থেকে 70°C (32 থেকে 158°F) |
| কেন্দ্র তরঙ্গদৈর্ঘ্য (TX) | 1270nm~1610nm | পৌঁছানো | 20 কিমি |
| সংযোগকারী প্রকার | এলসি আধার | ফাইবার টাইপ | এসএমএফ |
| ট্রান্সমিটারের ধরন | CWDM DFB লেজার | রিসিভার টাইপ | N/A |
| প্যাথলজিকাল প্যাটার্নস | ডিফল্ট হিসাবে সমর্থন | ডিডিএম | সমর্থিত |
| OEM/ODM | সমর্থিত | ওয়ারেন্টি | 3 বছর |
| অ্যাপ্লিকেশন | HD-SDI/SD-SDI/3G-SDI | ||
বর্ণনা
Gigaopto-এর GTS-Cxx30-20DCT 3G ভিডিও SFP একক-TX মডিউল একটি সিমপ্লেক্স সংযোগকারীর সাহায্যে 1270nm থেকে 1610nm (প্রতি ধাপে 20nm) একটি CWDM তরঙ্গদৈর্ঘ্য চ্যানেলের মাধ্যমে একটি SMF এর উপর 20KM এর বেশি একক-চ্যানেল ভিডিও ট্রান্সমিশন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।এটি 50Mb/s থেকে 2.97Gb/s পর্যন্ত ডেটা হার সমর্থন করে।এই ট্রান্সমিটারটি বিশেষভাবে SMPTE 259M, SMPTE 344M, SMPTE 292M এবং SMPTE 424M সিরিয়াল রেটগুলির জন্য SDI প্যাথলজিকাল প্যাটার্নের উপস্থিতিতে শক্তিশালী কর্মক্ষমতার জন্য ডিজাইন করা হয়েছে।
এই ট্রান্সমিটার দুটি বিভাগ নিয়ে গঠিত: একটি DFB লেজার ট্রান্সমিটার এবং MCU কন্ট্রোল ইউনিট।সমস্ত মডিউল ক্লাস I লেজার নিরাপত্তা প্রয়োজনীয়তা পূরণ করে।

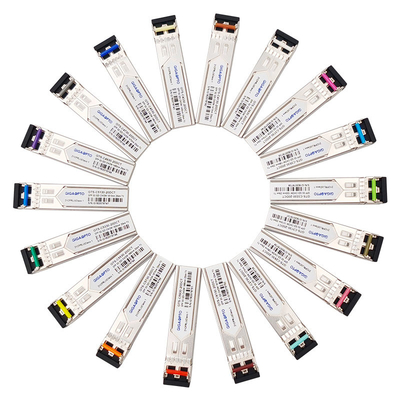

তথ্য বিন্যাস
| অংশ সংখ্যা | বর্ণনা- 3G DVI CWDM একক TX | CWDM চ্যানেল | পৌঁছানো | এমএসএ | ল্যাচ কালার |
| GTS-C2730-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP একক ট্রান্সমিটার মডিউল | 1270nm/-C27 | 20 কিমি | এমএসএ | রক্তবর্ণ আলো |
| GTS-C2930-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP একক ট্রান্সমিটার মডিউল | 1290nm/ -C29 | 20 কিমি | এমএসএ | আকাশী নীল |
| GTS-C3130-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP একক ট্রান্সমিটার মডিউল | 1310nm/ -C31 | 20 কিমি | এমএসএ | হলুদ সবুজ |
| GTS-C3330-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP একক ট্রান্সমিটার মডিউল | 1330nm/ -C33 | 20 কিমি | এমএসএ | হলুদ ওচার |
| GTS-C3530-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP একক ট্রান্সমিটার মডিউল | 1350nm/ -C35 | 20 কিমি | এমএসএ | গোলাপী |
| GTS-C3730-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP একক ট্রান্সমিটার মডিউল | 1370nm/ -C37 | 20 কিমি | এমএসএ | বেইজ |
| GTS-C3930-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP একক ট্রান্সমিটার মডিউল | 1390nm/ -C39 | 20 কিমি | এমএসএ | সাদা |
| GTS-C4130-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP একক ট্রান্সমিটার মডিউল | 1410nm/ -C41 | 20 কিমি | এমএসএ | সিলভার |
| GTS-C4330-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP একক ট্রান্সমিটার মডিউল | 1430nm/ -C43 | 20 কিমি | এমএসএ | কালো |
| GTS-C4530-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP একক ট্রান্সমিটার মডিউল | 1450nm/ -C45 | 20 কিমি | এমএসএ | হলুদ কমলা |
| GTS-C4730-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP একক ট্রান্সমিটার মডিউল | 1470nm/-C47 | 20 কিমি | এমএসএ | ধূসর |
| GTS-C4930-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP একক ট্রান্সমিটার মডিউল | 1490nm/ -C49 | 20 কিমি | এমএসএ | ভলোলেট |
| GTS-C5130-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP একক ট্রান্সমিটার মডিউল | 1510nm/ -C51 | 20 কিমি | এমএসএ | নীল |
| GTS-C5330-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP একক ট্রান্সমিটার মডিউল | 1530nm/ -C53 | 20 কিমি | এমএসএ | সবুজ |
| GTS-C5530-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP একক ট্রান্সমিটার মডিউল | 1550nm/ -C55 | 20 কিমি | এমএসএ | হলুদ |
| GTS-C5730-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP একক ট্রান্সমিটার মডিউল | 1570nm/ -C57 | 20 কিমি | এমএসএ | কমলা |
| GTS-C5930-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP একক ট্রান্সমিটার মডিউল | 1590nm/ -C59 | 20 কিমি | এমএসএ | লাল |
| GTS-C6130-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP একক ট্রান্সমিটার মডিউল | 1610nm/ -C61 | 20 কিমি | এমএসএ | বাদামী |
বৈশিষ্ট্য
আবেদন
পিন সংজ্ঞা
দ্রষ্টব্য: সোসাইটি অফ মোশন পিকচার অ্যান্ড টেলিভিশন ইঞ্জিনিয়ার্স সংক্ষিপ্ত SMPTE-এর প্যাথলজিকাল প্যাটার্ন সহ হাই ডেফিনিশন ভিডিও সংকেত পরিচালনা করার জন্য মান রয়েছে।SMPTE এর মান বর্তমানে 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) এবং 424M (3G-SDI) এর জন্য কল করে।
SMPTE 297-2006: এই স্ট্যান্ডার্ডটি বিভিন্ন ডেটা হারে SDI সংকেতগুলির সংক্রমণ এবং গ্রহণের জন্য ফাইবার অপটিক ইন্টারফেসকে সংজ্ঞায়িত করে: 3G ~ 12G
SMPTE 259M: 143 থেকে 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1.485 এবং 1.485/1.001 Gb/s
SMPTE 424M: 2.97 এবং 2.97/1.001 Gb/s
এই বিট-রেট 1080p ভিডিওর জন্য 50 বা 60 ফ্রেম প্রতি সেকেন্ডে যথেষ্ট।
