পণ্যের বিবরণ:
|
| পণ্যের নাম: | 3G SMPTE SFP একক TX | বিট রেট (Gb/s): | 50M - 2.97G |
|---|---|---|---|
| কেন্দ্র তরঙ্গদৈর্ঘ্য: | TX1550nm w/o রিসিভার | পিন অনুশীলনী: | নন MSA পিন-আউট |
| অপটিক্যাল কম্পোনেন্ট: | ডিএফবি লেজার | সংক্রমণ: | SMF-এ 40KM |
| ভিডিও প্যাথলজিকাল প্যাটার্ন সমর্থন: | হ্যাঁ | কীওয়ার্ড: | 3G ভিডিও ট্রান্সমিটার |
| বিশেষভাবে তুলে ধরা: | নন MSA ভিডিও SFP ট্রান্সসিভার,1550nmভিডিও SFP ট্রান্সসিভার,SFP TX |
||
SMPTE 3Gb/s SFP একক ট্রান্সমিটার 1550nm DFB 40km SD-SDI, HD-SDI এবং 3G-SDI নন MSA-এর জন্য ভিডিও প্যাথলজিকাল প্যাটার্ন সমর্থন করে
কার্যকরী স্পেসিফিকেশন
| পণ্যের নাম | 3G SMPTE SFP একক TX | অংশ নং | GTS-L1530-40DCTN |
| বিট রাটা (Gb/s) | 50M - 2.97G | পিন অনুশীলনী | নন MSA পিন-আউট |
| মডিউল টাইপ | শুধুমাত্র ট্রান্সমিটার | অপারেটিং টেম্প। | 0° থেকে 70° |
| তরঙ্গদৈর্ঘ্য (TX) | 1550nm | ফাইবার ট্রান্সমিশন | 40 কিমি |
| সংযোগকারী প্রকার | এলসি | ফাইবার টাইপ | এসএমএফ |
| ট্রান্সমিটার | ডিএফবি লেজার | রিসিভার | N/A |
| পাওয়ার সাপ্লাই ভোল্টেজ | 3.3V | বর্তমান (সর্বোচ্চ) | 350mA |
| পাওয়ার চালু করেছে | -2~+3dBm | ইআর | >5.0dB |
| প্যাথলজিকাল প্যাটার্নস | ডিফল্ট হিসাবে সমর্থন | ডিডিএম | হ্যাঁ |
| OEM/ODM | সমর্থন | প্রোটোকল | SFP MSA |
| অ্যাপ্লিকেশন | SD/HD/3G SDI | ||
বর্ণনা

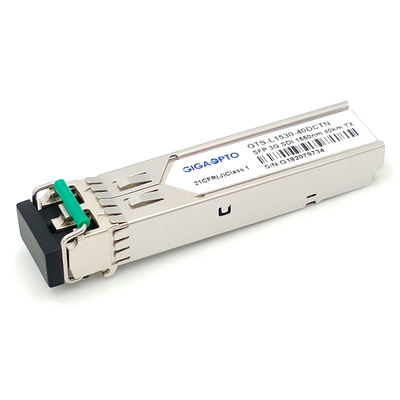

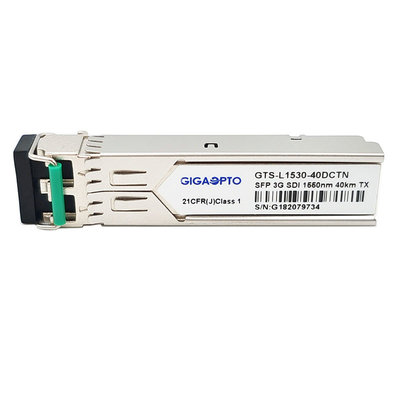

Gigaopto-এর GTS-L1530-40DCTN 3G SMPTE SFP একক TX ট্রান্সমিটার মডিউলটি 1-চ্যানেল ভিডিও ট্রান্সমিশন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে 40km ট্রান্সমিশনের জন্য সিঙ্গেল-মোড ফাইবারে 1550nm তরঙ্গদৈর্ঘ্য একটি সিমপ্লেক্স LC সংযোগকারীর মাধ্যমে।এটি 50Mb/s থেকে 2.97Gb/s পর্যন্ত ডেটা হার সমর্থন করে।এই ট্রান্সমিটারটি বিশেষভাবে SMPTE 259M, SMPTE 344M, SMPTE 292M এবং SMPTE 424M সিরিয়াল রেটগুলির জন্য SDI প্যাথলজিকাল প্যাটার্নের উপস্থিতিতে শক্তিশালী কর্মক্ষমতার জন্য ডিজাইন করা হয়েছে।
এই ট্রান্সমিটার দুটি বিভাগ নিয়ে গঠিত: একটি DFB লেজার ট্রান্সমিটার এবং MCU কন্ট্রোল ইউনিট।সমস্ত মডিউল ক্লাস I লেজার নিরাপত্তা প্রয়োজনীয়তা পূরণ করে।
বৈশিষ্ট্য
আবেদন
পিন সংজ্ঞা
দ্রষ্টব্য: সোসাইটি অফ মোশন পিকচার অ্যান্ড টেলিভিশন ইঞ্জিনিয়ার্স সংক্ষিপ্ত SMPTE-এর প্যাথলজিকাল প্যাটার্ন সহ হাই ডেফিনিশন ভিডিও সংকেত পরিচালনা করার জন্য মান রয়েছে।SMPTE এর মান বর্তমানে 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) এবং 424M (3G-SDI) এর জন্য কল করে।
SMPTE 297-2006: এই স্ট্যান্ডার্ডটি বিভিন্ন ডেটা হারে SDI সংকেতগুলির সংক্রমণ এবং গ্রহণের জন্য ফাইবার অপটিক ইন্টারফেসকে সংজ্ঞায়িত করে: 3G ~ 12G
SMPTE 259M: 143 থেকে 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1.485 এবং 1.485/1.001 Gb/s
SMPTE 424M: 2.97 এবং 2.97/1.001 Gb/s
এই বিট-রেট 1080p ভিডিওর জন্য 50 বা 60 ফ্রেম প্রতি সেকেন্ডে যথেষ্ট।
