পণ্যের বিবরণ:
|
| পণ্যের নাম: | 3G ভিডিও SFP একক-TX মডিউল | ব্যান্ডউইথ (Gb/s): | 50M - 2.97G |
|---|---|---|---|
| কেন্দ্র তরঙ্গদৈর্ঘ্য: | TX1550nm w/o RX | পিন অনুশীলনী: | MSA পিন-আউট |
| অপটিক্যাল সংযোগকারী: | এলসি আধার | পৌঁছানো: | SMF-এ 40KM |
| টেম্প: | ব্যবসায়িক | কীওয়ার্ড: | ভিডিও SFP |
| বিশেষভাবে তুলে ধরা: | ভিডিও SFP ট্রান্সমিটার,3Gbps SFP ট্রান্সমিটার,1550nm SFP ট্রান্সমিটার |
||

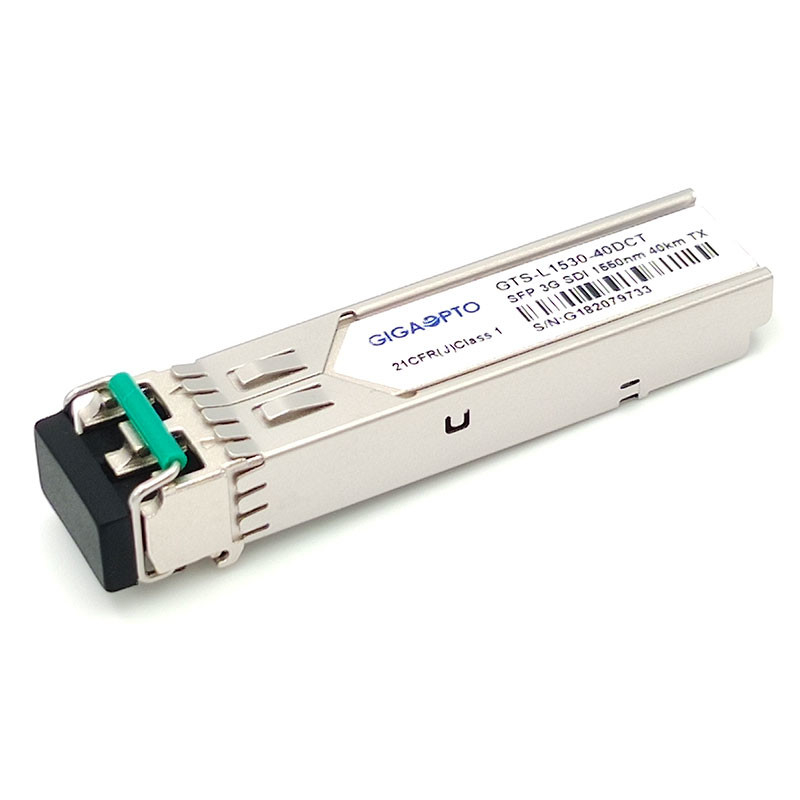

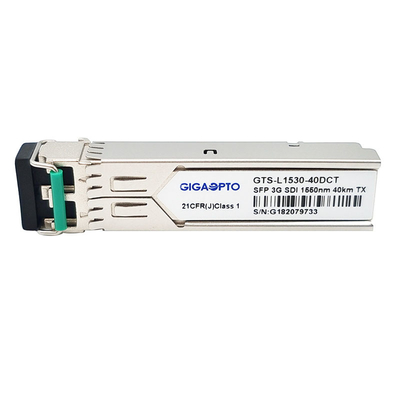

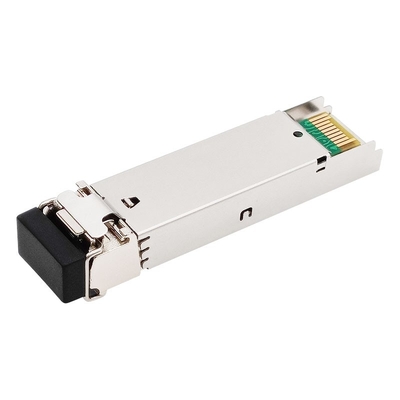

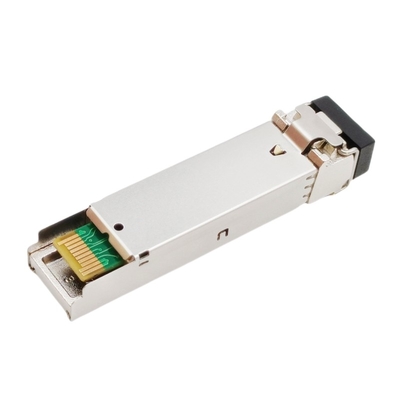

MSA 3G-SDI SFP Tx শুধুমাত্র 1550nm 40km ভিডিও প্যাথলজিকাল প্যাটার্নস একক ট্রান্সমিটার মডিউল DDM
কার্যকরী স্পেসিফিকেশন
| পণ্যের নাম | 3G ভিডিও SFP একক-TX | P/N | GTS-L1530-40DCT |
| বিট রাটা (Gb/s) | 2.97G পর্যন্ত | পিন অনুশীলনী | MSA পিন-আউট |
| মডিউল টাইপ | একক ট্রান্সমিটার | অপারেটিং টেম্প। | 0 থেকে 70 ° সে |
| তরঙ্গদৈর্ঘ্য (TX) | 1550nm | ফাইবার রিচ | 40 কিমি |
| অপটিক্যাল সংযোগকারী | এলসি | ফাইবার টাইপ | একক-মোড ফাইবার |
| ট্রান্সমিটার | ডিএফবি লেজার | রিসিভার | N/A |
| পাওয়ার সাপ্লাই ভোল্টেজ | 3.3V | বর্তমান (সর্বোচ্চ) | 350mA |
| পাওয়ার চালু করেছে | -2~+3dBm | ইআর | >5.0dB |
| প্যাথলজিকাল প্যাটার্নস | ডিফল্ট হিসাবে সমর্থন | ডিডিএম | সঙ্গে |
| OEM/ODM | হ্যাঁ | প্রোটোকল | SFP MSA |
| অ্যাপ্লিকেশন | SD/HD/3G SDI | ||
বর্ণনা
Gigaopto-এর GTS-L1530-40DCT 3G ভিডিও SFP একক-TX মডিউল একটি সিমপ্লেক্স এলসি সংযোগকারীর সাথে 1550nm তরঙ্গদৈর্ঘ্যের মাধ্যমে SMF-এ 40km ট্রান্সমিশনের জন্য একক-চ্যানেল ভিডিও ট্রান্সমিশন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।এটি 50Mb/s থেকে 2.97Gb/s পর্যন্ত ডেটা রেট সমর্থন করে, এই ট্রান্সমিটারটি SMPTE 259M, SMPTE 344M, SMPTE 292M এবং SMPTE 424M সিরিয়াল রেটগুলির জন্য SDI প্যাথলজিকাল প্যাটার্নগুলির উপস্থিতিতে শক্তিশালী কর্মক্ষমতার জন্য বিশেষভাবে ডিজাইন করা হয়েছে৷
এই ট্রান্সমিটার দুটি বিভাগ নিয়ে গঠিত: একটি DFB লেজার ট্রান্সমিটার এবং MCU কন্ট্রোল ইউনিট।সমস্ত মডিউল ক্লাস I লেজার নিরাপত্তা প্রয়োজনীয়তা পূরণ করে।
বৈশিষ্ট্য
আবেদন
পিন সংজ্ঞা
দ্রষ্টব্য: সোসাইটি অফ মোশন পিকচার অ্যান্ড টেলিভিশন ইঞ্জিনিয়ার্স সংক্ষিপ্ত SMPTE-এর প্যাথলজিকাল প্যাটার্ন সহ হাই ডেফিনিশন ভিডিও সংকেত পরিচালনা করার জন্য মান রয়েছে।SMPTE এর মান বর্তমানে 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) এবং 424M (3G-SDI) এর জন্য কল করে।
SMPTE 297-2006: এই স্ট্যান্ডার্ডটি বিভিন্ন ডেটা হারে SDI সংকেতগুলির সংক্রমণ এবং গ্রহণের জন্য ফাইবার অপটিক ইন্টারফেসকে সংজ্ঞায়িত করে: 3G ~ 12G
SMPTE 259M: 143 থেকে 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1.485 এবং 1.485/1.001 Gb/s
SMPTE 424M: 2.97 এবং 2.97/1.001 Gb/s
এই বিট-রেট 1080p ভিডিওর জন্য 50 বা 60 ফ্রেম প্রতি সেকেন্ডে যথেষ্ট।
