পণ্যের বিবরণ:
|
| পণ্যের নাম: | 3G SDI ট্রান্সমিটার | বিট রেট: | 3Gb/s |
|---|---|---|---|
| তরঙ্গদৈর্ঘ্য(TX): | 1310nm | পিন অনুশীলনী: | এমএসএ |
| অপটিক্যাল সংযোগকারী: | এলসি | দূরত্ব: | 10 কিমি |
| ডিডিএম: | হ্যাঁ | ওয়ারেন্টি: | 3 বছর |
| কীওয়ার্ড: | SDI একক ট্রান্সমিটার | ||
| বিশেষভাবে তুলে ধরা: | 3G ভিডিও SFP ট্রান্সসিভার,TX1310nm ভিডিও SFP ট্রান্সসিভার,HD SDI SFP |
||

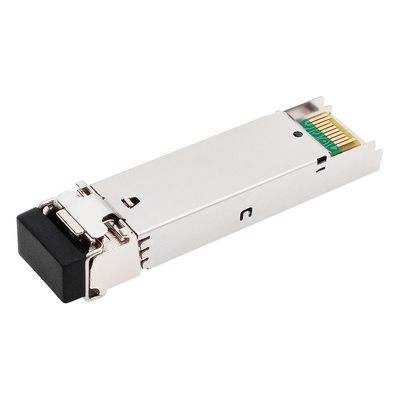

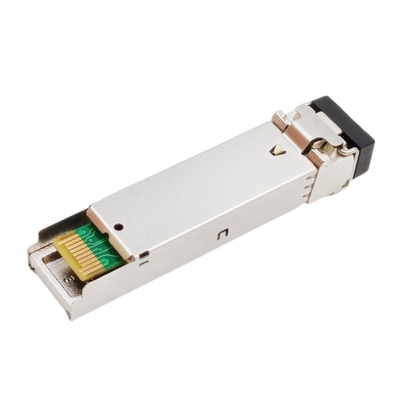

3Gb/s 1310nm 10km DOM LC SMF একক ট্রান্সমিটার ভিডিও প্যাথলজিকাল প্যাটার্নস ট্রান্সসিভার মডিউল MSA পিনআউট
কার্যকরী স্পেসিফিকেশন

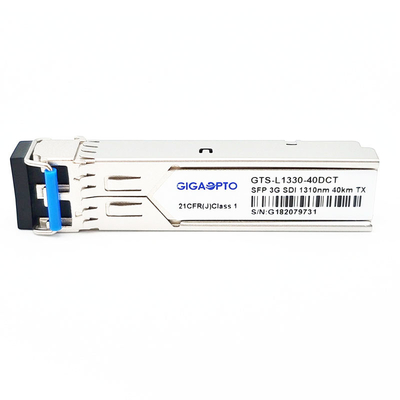

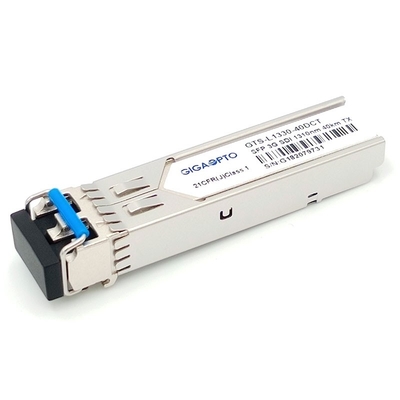

| পণ্যের নাম | 3G HD/SDI SFP ট্রান্সমিটার | অংশ সংখ্যা | GTS-L1330-40DCT |
| ব্যান্ডউইথ | 50Mbps - 2.97Gbps | পিন অনুশীলনী | এমএসএ |
| মডিউল-টাইপ | একক TX | তাপমাত্রা সীমা | ব্যবসায়িক |
| কেন্দ্র তরঙ্গদৈর্ঘ্য (TX) | 1310nm | তারের | 10-কিলোমিটার |
| সংযোগকারী | এলসি সিমপ্লেক্স | ফাইবার-টাইপ | এসএমএফ |
| এলডি টাইপ | ডিএফবি লেজার | পিডি টাইপ | N/A |
| পাওয়ার সাপ্লাই ভোল্টেজ | +3.3V | মোট বর্তমান (সর্বোচ্চ) | 400mA |
| TX আউটপুট পাওয়ার | -5~0dBm | ইআর | >5.0dB |
| প্যাথলজিকাল প্যাটার্নস | সঙ্গে | ডিডিএমআই | ডিফল্ট হিসাবে সমর্থিত |
| OEM/ODM | সমর্থিত | প্রোটোকল | SFP MSA |
| অ্যাপ্লিকেশন | SMPTE 259M, SMPTE 344M, SMPTE 292M এবং SMPTE 424M | ||
বর্ণনা
Gigaopto-এর GTS-L1330-40DCT 3G SDI একক ট্রান্সমিটার মডিউল হল একটি ডুয়াল চ্যানেল অপটিক্যাল একক মোড ট্রান্সমিটার মডিউল যা SMPTE 297-2006-এ সংজ্ঞায়িত অপটিক্যাল সিরিয়াল ডিজিটাল সংকেত প্রেরণ করার জন্য ডিজাইন করা হয়েছে।
এটি 50Mbps থেকে 3Gbps পর্যন্ত সমর্থন করে এবং বিশেষভাবে SMPTE 259M, SMPTE 344M, SMPTE 292M এবং SMPTE 424M SDI প্যাথলজিকাল প্যাটার্ন প্রেরণের জন্য ডিজাইন করা হয়েছে।
এই ট্রান্সমিটার দুটি বিভাগ নিয়ে গঠিত: একটি DFB লেজার ট্রান্সমিটার এবং MCU কন্ট্রোল ইউনিট।সমস্ত মডিউল ক্লাস I লেজার সুরক্ষা প্রয়োজনীয়তা পূরণ করে, এটি 50Mbps থেকে 3Gbps 3Gbps প্যাথলজিকাল সংকেত সহ 40km পর্যন্ত ট্রান্সমিশন ট্রান্সমিট করতে পারে।
এটি SFP 20-পিন সংযোগকারীর সাথে হট প্লাগ ক্ষমতা, SFP MSA, SFF-8472 মানগুলির সাথে সম্পূর্ণ অনুগত।বিল্ট-ইন ডিজিটাল ডায়াগনস্টিকস মনিটরিং (DDM) রিয়েল-টাইম অপারেটিং প্যারামিটারগুলিতে অ্যাক্সেসের অনুমতি দেয়।
এটি হাই-ডেফিনিশন ডিজিটাল ব্রডকাস্টিং অ্যাপ্লিকেশনের জন্য উপযুক্ত।
বৈশিষ্ট্য
আবেদন
পিন সংজ্ঞা
HD-SDI SD-SDI 3G-SDI SFP ভিডিও TX1310nm 40KM ট্রান্সমিটার শুধুমাত্র
দ্রষ্টব্য: সোসাইটি অফ মোশন পিকচার অ্যান্ড টেলিভিশন ইঞ্জিনিয়ার্স সংক্ষিপ্ত SMPTE-এর প্যাথলজিকাল প্যাটার্ন সহ হাই ডেফিনিশন ভিডিও সংকেত পরিচালনা করার জন্য মান রয়েছে।SMPTE এর মান বর্তমানে 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) এবং 424M (3G-SDI) এর জন্য কল করে।
SMPTE 297-2006: এই স্ট্যান্ডার্ডটি বিভিন্ন ডেটা হারে SDI সংকেতগুলির সংক্রমণ এবং গ্রহণের জন্য ফাইবার অপটিক ইন্টারফেসকে সংজ্ঞায়িত করে: 3G ~ 12G
SMPTE 259M: 143 থেকে 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1.485 এবং 1.485/1.001 Gb/s
SMPTE 424M: 2.97 এবং 2.97/1.001 Gb/s
এই বিট-রেট 1080p ভিডিওর জন্য 50 বা 60 ফ্রেম প্রতি সেকেন্ডে যথেষ্ট।
