পণ্যের বিবরণ:
|
| পণ্যের নাম: | 3G SMPTE BiDi অপটিক্যাল ট্রান্সসিভার | ব্যান্ডউইথ: | 50Mb/s - 2.97Gb/s |
|---|---|---|---|
| তরঙ্গদৈর্ঘ্য: | TX1550nm/RX1310nm | উপাদান: | ডিএফবি লেজার/পিন |
| সংযোগকারী: | সিমপ্লেক্স এলসি | দূরত্ব: | 3G-SDI-এর জন্য 10 কিমি |
| কীওয়ার্ড 1: | SD/HD/3G SFP BiDi মডিউল | কীওয়ার্ড 2: | SD/HD/3G সম্প্রচার SFP |
| বিশেষভাবে তুলে ধরা: | 3Gb/S একক মোড BiDi SFP,10km একক মোড BiDi SFP,BiDi SFP মডিউল |
||

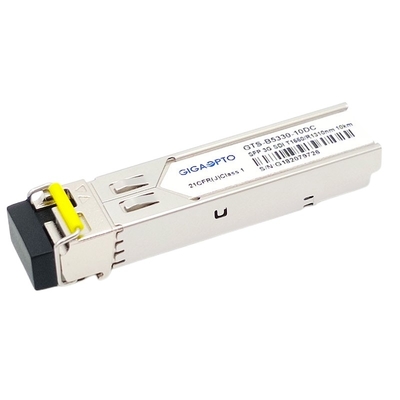

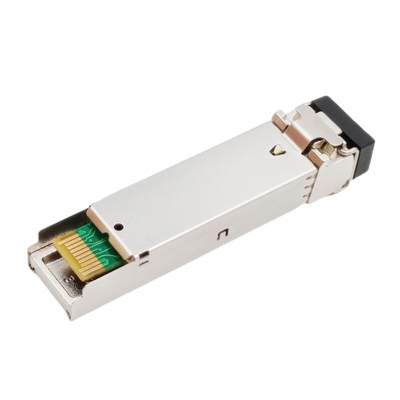

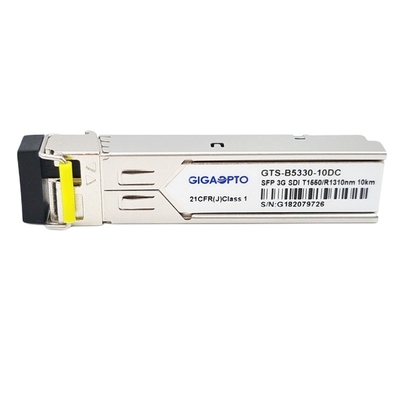

3Gbps MSA SMPTE SFP BiDi TX1550nm/RX1310nm 10km ট্রান্সমিটার এবং SD/HD/3G-SDI LC SMF DDM-এর জন্য রিসিভার মডিউল
কার্যকরী স্পেসিফিকেশন
| পৃপণ্যের নাম | 3G SMPTE BiDi SFP | অংশ সংখ্যা | GTS-B5330-10DC |
| বিট রেট | 50Mbit/s - 2.97Gbit/s | এমএসএ পিনআউট | হ্যাঁ |
| মডিউল-টাইপ | ট্রান্সমিটার + রিসিভার | টেম্প | কম. |
| তরঙ্গদৈর্ঘ্য | TX1550nm/RX1310nm | ফাইবার দূরত্ব | 10 কিমি |
| সংযোগকারী | সিমপ্লেক্স এলসি | ফাইবার টাইপ | এসএমএফ |
| এলডি টাইপ | ডিএফবি বিডি | পিডি টাইপ | পিন |
| পাওয়ার সাপ্লাই ভোল্টেজ | 3.3V | মোট বর্তমান (সাধারণ) | 200mA |
| TX পাওয়ার (dBm) | -5~0dBm | SMPTE 424M 2.97 Gb/s এর জন্য সংবেদনশীলতা | < -18dBm (প্যাথলজিকাল) |
| SMPTE 292M 1.485 Gb/s এর জন্য সংবেদনশীলতা | < -20dBm (প্যাথলজিকাল) | ||
| বিলুপ্তির অনুপাত | >5.0dB | শক্তি-বাজেট | 12dB |
| প্যাথলজিকাল প্যাটার্নস | সমর্থন | ডিডিএম | হ্যাঁ |
| লেজার নিরাপত্তা | ক্লাস 1 | OEM/ODM | সমর্থিত |
| প্রোটোকল | SFP MSA | ||
| আবেদন | SD/HD/3G SDI | ||
বর্ণনা
Gigaopto-এর GTS-B5330-10DC হল 1 ফাইবার দ্বিমুখী SFP অপটিক্যাল ট্রান্সসিভার মডিউল যা SMPTE 297-2006-এ সংজ্ঞায়িত অপটিক্যাল সিরিয়াল ডিজিটাল সংকেত প্রেরণ এবং গ্রহণ করার জন্য ডিজাইন করা হয়েছে।
ট্রান্সসিভারটি 50Mbps থেকে 2.97Gbps পর্যন্ত ডেটা রেট প্রেরণ/গ্রহণ করার জন্য ডিজাইন করা হয়েছে এবং SMPTE 259M, SMPTE 344M, SMPTE 292M এবং SMPTE 424M সিরিয়াল রেট-এর জন্য SDI প্যাথলজিকাল প্যাটার্ন সমর্থন করে, 10 km এর সর্বোচ্চ দূরত্ব একটি সিঙ্গেল সিগন্যাল 3G-এর উপরে। সিমপ্লেক্স এলসি সংযোগকারী সহ মোড ফাইবার (এসএমএফ)
এটি একটি 1550nm DFB লেজার ট্রান্সমিটার সহ।রিসিভার বিভাগে একটি অপটিক্যাল হেডারে মাউন্ট করা একটি সমন্বিত 1310nm ডিটেক্টর প্রিমপ্লিফায়ার এবং একটি সীমিত পোস্ট-এম্প্লিফায়ার আইসি ব্যবহার করে।
ট্রান্সসিভারটি SFP মাল্টি-সোর্স এগ্রিমেন্ট (MSA) এর সাথে সঙ্গতিপূর্ণ, এটি SFP+ 20-পিন সংযোগকারীর সাথে হট প্লাগ ক্ষমতার অনুমতি দেয়৷ডিজিটাল ডায়াগনস্টিক ফাংশন একটি I2C এর মাধ্যমে উপলব্ধ।
দ্রষ্টব্য: এই দ্বি-দিকনির্দেশক ইউনিটটি অবশ্যই অন্য ট্রান্সসিভার বা পরিপূরক তরঙ্গদৈর্ঘ্যের নেটওয়ার্ক সরঞ্জামের সাথে ব্যবহার করা উচিত।
বৈশিষ্ট্য
আবেদন
পিন সংজ্ঞা
