পণ্যের বিবরণ:
|
| পণ্যের নাম: | 3G ডিজিটাল ভিডিও BiDi SFP | ব্যান্ডউইথ: | 50 Mbps - 2.97 Gbps |
|---|---|---|---|
| তরঙ্গদৈর্ঘ্য: | 1310nm-TX/1550nm-RX | অপটিক্যাল উপাদান: | DFB+PIN |
| সংযোগকারী: | সিমপ্লেক্স এলসি | সংক্রমণ: | 3G-SDI-এর জন্য 10 কিমি |
| ওয়ারেন্টি: | 3 বছর | কীওয়ার্ড 1: | SD/HD/3G SFP BiDi ট্রান্সসিভার মডিউল |
| কীওয়ার্ড 2: | 3G SDI BiDi 1310nm/1550nm 10km | ||
| বিশেষভাবে তুলে ধরা: | MSA SFP BiDi,ভিডিও SFP BiDi,10 কিমি ট্রান্সসিভার মডিউল |
||

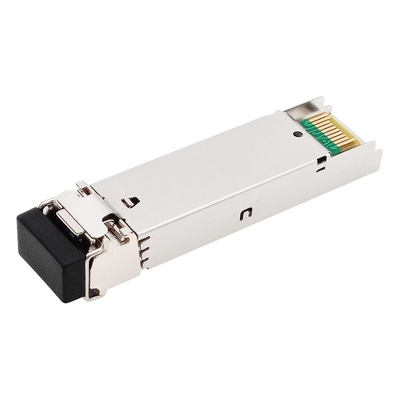

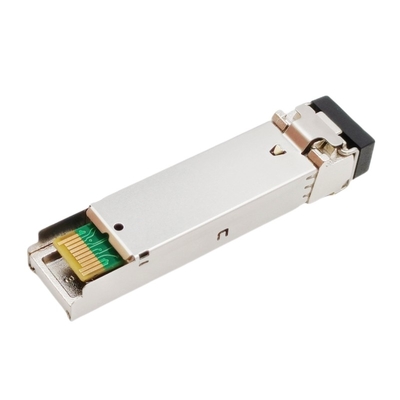

SD/HD/3G-SDI LC SMF DMI MSA পিনআউটের জন্য 3G BiDi SFP 1310nm-TX/1550nm-RX 10km ভিডিও প্যাথলজিকাল প্যাটার্নস ট্রান্সসিভার মডিউল
কার্যকরী স্পেসিফিকেশন

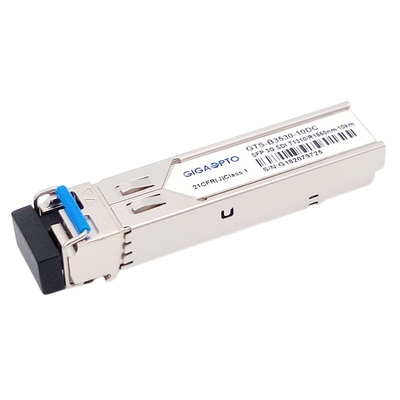

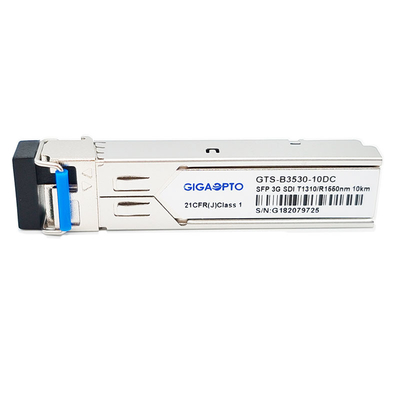

| পণ্যের নাম | 3G ডিজিটাল ভিডিও BiDi SFP | অংশ সংখ্যা | GTS-B3530-10DC |
| ডেটা রেট | 2.97Gb/s | এমএসএ পিনআউট | হ্যাঁ |
| মডিউল-টাইপ | ট্রান্সসিভার | অপারেটিং টেম্প। | 0°C থেকে 70°C |
| তরঙ্গদৈর্ঘ্য | 1310nm-TX/1550nm-RX | দূরত্ব | 10 কিমি |
| সংযোগকারী | এলসি | মিডিয়া | এসএমএফ |
| ট্রান্সমিটারের ধরন | ডিএফবি বিডি | রিসিভার টাইপ | পিন |
| পাওয়ার সাপ্লাই ভোল্টেজ | 3.3V | মোট বর্তমান (সাধারণ) | 200mA |
| TX অপটিক্যাল পাওয়ার | -5~0dBm | সংবেদনশীলতা গ্রহণ | < -18dB (PRBS 223-1, BER=1E-12 ) |
| বিলুপ্তির অনুপাত | >5.0dB | পাওয়ারবাজেট | 13dB |
| প্যাথলজিকাল প্যাটার্নস | ডিফল্ট | কারণ নির্ণয় | হ্যাঁ |
| OEM/ODM | সমর্থিত | ওয়ার্ন্টি | 3 বছর |
| আবেদন | SD/HD/3G SDI | ||
বর্ণনা
Gigaopto এর GTS-B3530-10DC হল 1 ফাইবার দ্বিমুখী SFP অপটিক্যাল ট্রান্সসিভার মডিউল যা SMPTE 297-2006-এ সংজ্ঞায়িত অপটিক্যাল সিরিয়াল ডিজিটাল সিগন্যাল প্রেরণ এবং গ্রহণ করার জন্য ডিজাইন করা হয়েছে।
ট্রান্সসিভারটি 50Mbps থেকে 2.97Gbps পর্যন্ত ডেটা রেট প্রেরণ/গ্রহণ করার জন্য ডিজাইন করা হয়েছে এবং SMPTE 259M, SMPTE 344M, SMPTE 292M এবং SMPTE 424M সিরিয়াল রেট-এর জন্য SDI প্যাথলজিকাল প্যাটার্ন সমর্থন করে, 10 km এর সর্বোচ্চ দূরত্ব একটি সিঙ্গেল সিগন্যাল 3G-এর উপরে। -মোড ফাইবার (SMF) একটি সিমপ্লেক্স এলসি সংযোগকারী সহ
ট্রান্সসিভার তিনটি বিভাগ নিয়ে গঠিত: একটি 1310nm DFB লেজার ট্রান্সমিটার, একটি 1550nm পিন ফটোডিওড একটি ট্রান্স-ইম্পিডেন্স প্রি-অ্যামপ্লিফায়ার (TIA), রিক্লকার এবং একটি MCU কন্ট্রোলারের সাথে সমন্বিত।ট্রান্সসিভারটি SFP মাল্টি-সোর্স এগ্রিমেন্ট (MSA) এর সাথে সঙ্গতিপূর্ণ, এটি SFP+ 20-পিন সংযোগকারীর সাথে হট প্লাগ ক্ষমতার অনুমতি দেয়৷ডিজিটাল ডায়াগনস্টিক ফাংশন একটি I2C এর মাধ্যমে উপলব্ধ।
বৈশিষ্ট্য
আবেদন
পিন সংজ্ঞা
