পণ্যের বিবরণ:
|
| আইটেম: | 3G SMPTE ভিডিও CWDM SFP | ব্যান্ডউইথ: | 50 Mbit/s - 2.97 Gbit/s |
|---|---|---|---|
| তরঙ্গদৈর্ঘ্য/চ্যানেল: | 1270~1610nm/C21~C61 CWDM | অপটিক্যাল উপাদান: | ডিএফবি/পিন |
| ইন্টারফেস: | ডুপ্লেক্স এলসি | দূরত্ব: | 40 কিমি |
| ওয়ারেন্টি: | 36 মাস | কীওয়ার্ড 1: | SD/HD/3G SDI CWDM SFP |
| কীওয়ার্ড 2: | ST420 3G SDI ট্রান্সসিভার | ||
| বিশেষভাবে তুলে ধরা: | 3Gb/S SFP ট্রান্সসিভার মডিউল,ভিডিও SFP ট্রান্সসিভার মডিউল,CWDM ট্রান্সসিভার |
||

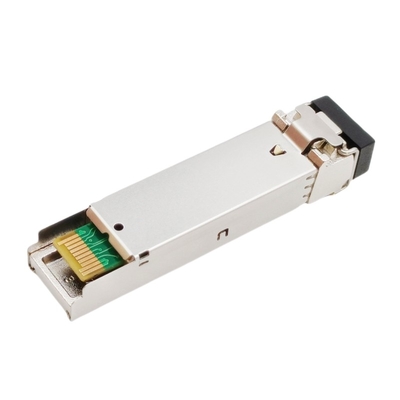

3G-SDIএমএসএভিডিও SFP CWDM 1271~1611nm অপটিক্যাল ট্রান্সসিভার মডিউল40km SMF LC DOM
কার্যকরী স্পেসিফিকেশন
| পণ্যের নাম | 3G-SD/HD/3G-SDI SFP | অংশ সংখ্যা | GTS-Cxx30-40DC |
| ব্যান্ডউইথ | 50 Mbps - 2.97 Gbps | এমএসএ পিনআউট | হ্যাঁ |
| মডিউল-টাইপ | ট্রান্সমিটার + রিসিভার | পরিবেশ | অপারেটিং: 0°C থেকে 70°C |
| তরঙ্গদৈর্ঘ্য চ্যানেল | CWDM (1270~1610)nm | সর্বোচ্চ পৌঁছান | 40 কিমি |
| সংযোগকারী প্রকার | ডুপ্লেক্স এলসি | মিডিয়া | SMF G.652 |
| ট্রান্সমিটারের ধরন | DFB CWDM | পিডি টাইপ | পিন |
| পাওয়ার সাপ্লাই ভোল্টেজ | 3.3V | মোট বর্তমান | 400mA (সর্বোচ্চ) |
| ট্রান্সমিটার আউটপুট পাওয়ার | -2 ~ +3dBm | Rx সংবেদনশীলতা (SD-SDI) | < -20dB (PRBS) |
| Rx সংবেদনশীলতা (HD-SDI) | < -20dB (PRBS) | ||
| Rx সংবেদনশীলতা (3G-SDI) | < -20dB (PRBS) | ||
| বিলুপ্তির অনুপাত | >5.0dB | আরএক্স ওভারলোড | > 0dBm |
| প্যাথলজিকাল প্যাটার্নস | ডিফল্ট | ডিডিএমআই | হ্যাঁ |
| ওয়ারেন্টি সময় | 3 বছর | OEM/ODM | সমর্থিত |
| আবেদন | SMPTE 424M (2.97Gb/s), SMPTE 292M (1.485Gb/s), SMPTE 259M (270/360Mb/s), উচ্চ-ঘনত্বের ভিডিও রাউটার, ব্রডকাস্ট ক্যামেরা, গিগাবিট ইথারনেট, OC-48 এবং 2x ফাইবার চ্যানেল | ||
বর্ণনাডিজিটাল ভিডিও 3G CWDM SFP 1270nm~1610nm40 কিমিট্রান্সসিভার সিরিজ
এই 3G-SDI CWDM SFP ট্রান্সসিভার মডিউলটি 50Mbps থেকে 2.97Gbps পর্যন্ত ডুয়াল-চ্যানেল ট্রান্সমিট/রিসিভ ডেটা রেটগুলির জন্য ডিজাইন করা হয়েছে এবং বিশেষভাবে SMPTE259M, SMPTE 344M, SMPTE24M, SMPTE2serial এবং SMPTE259M এর জন্য SDI প্যাথলজিকাল প্যাটার্নের উপস্থিতিতে শক্তিশালী পারফরম্যান্সের জন্য ডিজাইন করা হয়েছে। হার, ডুপ্লেক্স এলসি সংযোগকারী সহ একক-মোড ফাইবার (এসএমএফ) এর মাধ্যমে সর্বাধিক সংক্রমণ দূরত্ব 40 কিলোমিটার পর্যন্ত পৌঁছাতে পারে।
এই মডিউলটি CWDM তরঙ্গদৈর্ঘ্যের নামমাত্র তরঙ্গদৈর্ঘ্যে কাজ করে।1270nm থেকে 1610nm পর্যন্ত আঠারোটি কেন্দ্রের তরঙ্গদৈর্ঘ্য উপলব্ধ, প্রতিটি ধাপে 20nm, এটি গ্রাহককে নতুন ফাইবার স্ট্র্যান্ড যোগ না করে একটি বিদ্যমান ভিডিও অপটিক্যাল অবকাঠামোর ব্যান্ডউইথ বাড়াতে সাহায্য করে।
ট্রান্সসিভারটি তিনটি বিভাগ নিয়ে গঠিত: একটি DFB লেজার ট্রান্সমিটার, একটি পিন ফটোডিওড একটি ট্রান্স-ইম্পিডেন্স প্রিমপ্লিফায়ার (TIA) এবং MCU কন্ট্রোল ইউনিটের সাথে সমন্বিত।সমস্ত মডিউল ক্লাস I লেজার নিরাপত্তা প্রয়োজনীয়তা পূরণ করে।
এটি SFP 20-পিন সংযোগকারীর সাথে হট প্লাগ ক্ষমতার অনুমতি দেয়।ডিজিটাল ডায়াগনস্টিক ফাংশন একটি I2C এর মাধ্যমে উপলব্ধ।
মডিউলটি সম্পূর্ণরূপে SMPTE 297M-2006-এর সাথে সঙ্গতিপূর্ণ।
তথ্য বিন্যাস

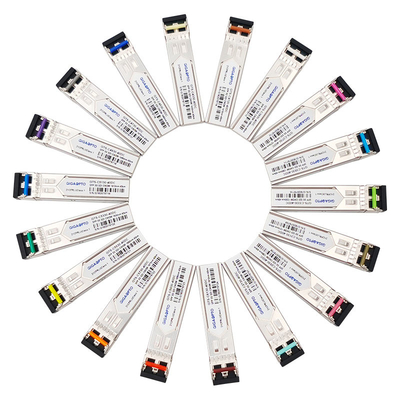

| অংশ সংখ্যা | বর্ণনা- ডিজিটাল ভিডিও 3G CWDM | CWDM চ্যানেল | পৌঁছানো | এমএসএ | ল্যাচ কালার |
| GTS-C2730-40DC | 3G-SDI CWDM SFP | 1270nm/-C27 | 40 কিমি | Y | রক্তবর্ণ আলো |

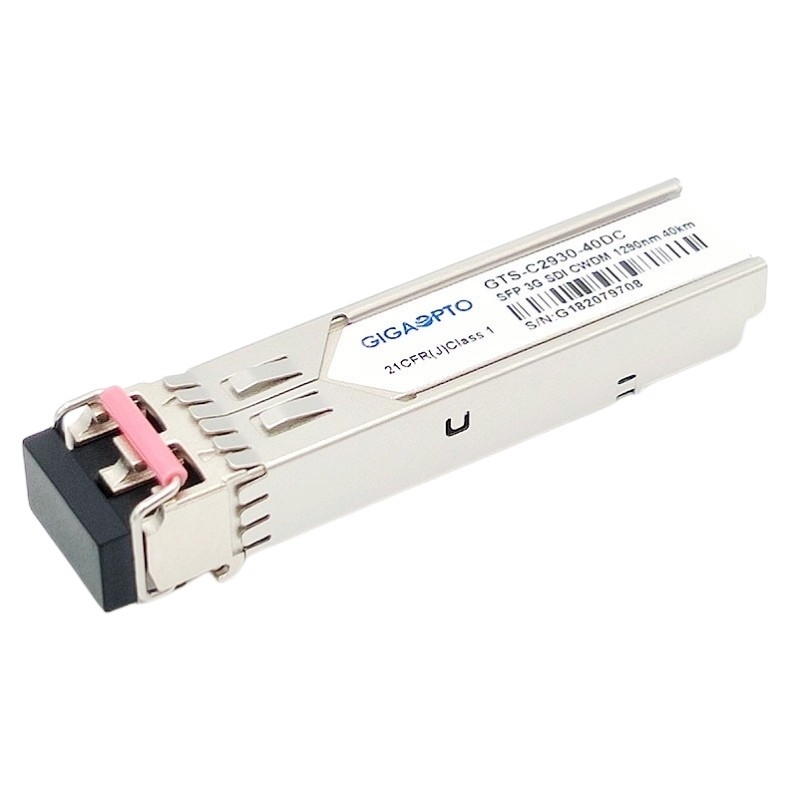

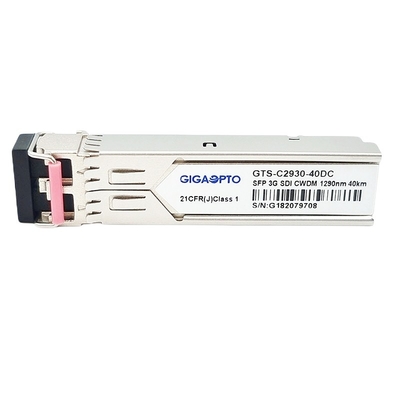

| GTS-C2930-40DC | 3G-SDI CWDM SFP | 1290nm/ -C29 | 40 কিমি | Y | আকাশী নীল |
| GTS-C3130-40DC | 3G-SDI CWDM SFP | 1310nm/ -C31 | 40 কিমি | Y | হলুদ সবুজ |
| GTS-C3330-40DC | 3G-SDI CWDM SFP | 1330nm/ -C33 | 40 কিমি | Y | হলুদ ওচার |
| GTS-C3530-40DC | 3G-SDI CWDM SFP | 1350nm/ -C35 | 40 কিমি | Y | গোলাপী |
| GTS-C3730-40DC | 3G-SDI CWDM SFP | 1370nm/ -C37 | 40 কিমি | Y | বেইজ |
| GTS-C3930-40DC | 3G-SDI CWDM SFP | 1390nm/ -C39 | 40 কিমি | Y | সাদা |
| GTS-C4130-40DC | 3G-SDI CWDM SFP | 1410nm/ -C41 | 40 কিমি | Y | সিলভার |
| GTS-C4330-40DC | 3G-SDI CWDM SFP | 1430nm/ -C43 | 40 কিমি | Y | কালো |
| GTS-C4530-40DC | 3G-SDI CWDM SFP | 1450nm/ -C45 | 40 কিমি | Y | হলুদ কমলা |
| GTS-C4730-40DC | 3G-SDI CWDM SFP | 1470nm/-C47 | 40 কিমি | Y | ধূসর |
| GTS-C4930-40DC | 3G-SDI CWDM SFP | 1490nm/ -C49 | 40 কিমি | Y | ভলোলেট |
| GTS-C5130-40DC | 3G-SDI CWDM SFP | 1510nm/ -C51 | 40 কিমি | Y | নীল |
| GTS-C5330-40DC | 3G-SDI CWDM SFP | 1530nm/ -C53 | 40 কিমি | Y | সবুজ |
| GTS-C5530-40DC | 3G-SDI CWDM SFP | 1550nm/ -C55 | 40 কিমি | Y | হলুদ |
| GTS-C5730-40DC | 3G-SDI CWDM SFP | 1570nm/ -C57 | 40 কিমি | Y | কমলা |
| GTS-C5930-40DC | 3G-SDI CWDM SFP | 1590nm/ -C59 | 40 কিমি | Y | লাল |
| GTS-C6130-40DC | 3G-SDI CWDM SFP | 1610nm/ -C61 | 40 কিমি | Y | বাদামী |
বৈশিষ্ট্য
আবেদন
পিন সংজ্ঞা
3G SMPTE ভিডিও CWDM SFP, 1270nm-1610nm, 40km ডুয়াল LC, MSA পিনআউট
