পণ্যের বিবরণ:
|
| পণ্যের নাম: | CWDM SFP 3G-SDI ট্রান্সসিভার | বিট রেট: | 50Mbit/s - 2.97Gbit/s |
|---|---|---|---|
| তরঙ্গদৈর্ঘ্য: | 1270~1610nm CWDM | সংযোগকারী: | ডুপ্লেক্স এলসি |
| দূরত্ব: | 20 কিমি | ওয়ারেন্টি: | 3 বছর |
| কীওয়ার্ড 1: | 3G CWDM SFP ট্রান্সসিভার মডিউল | কীওয়ার্ড 2: | ভিডিও SFP অপটিক্যাল ট্রান্সসিভার |
| বিশেষভাবে তুলে ধরা: | 3G SFP ট্রান্সসিভার মডিউল,SDI SFP ট্রান্সসিভার মডিউল,1610nm CWDM ট্রান্সসিভার মডিউল |
||
MSA CWDM1270~1610nmSD/HD/3G-SDI ট্রান্সমিটার এবং রিসিভার ভিডিও প্যাথলজিকাল প্যাটার্নের জন্য SFP ট্রান্সসিভার SFP ট্রান্সসিভার মডিউল
কার্যকরী স্পেসিফিকেশন
| পণ্যের নাম | 3G CWDM ভিডিও SFP | বিট রেট | 50Mbit/s - 2.97Gbit/s |
| মডিউল টাইপ | ট্রান্সমিটার + রিসিভার | MSA/নন-MSA পিনআউট | এমএসএ |
| ফর্ম ফ্যাক্টর | এসএফপি | অপারেটিং তাপমাত্রা | ব্যবসায়িক |
| তরঙ্গদৈর্ঘ্য চ্যানেল | CWDM (1270~1610)nm | দূরত্ব | 20 কিমি |
| অপটিক্যাল সংযোগকারী | ডুপ্লেক্স এলসি | মিডিয়া | এসএমএফ |
| লেজারের ধরন | DFB CWDM | পিডি টাইপ | পিন |
| সরবরাহ ভোল্টেজ | 3.3V | বিদ্যুত সরবরাহ | 400mA (টাইপ।) |
| TX পাওয়ার | -5~0dBm | রিসিভার সংবেদনশীলতা | < -18dB |
| পাওয়ার-বাজেট | 13dB | রিসিভার ওভারলোড | > -3dBm |
| ডিডিএম/ডিএমআই | সমর্থিত | বিলুপ্তি-অনুপাত | >6dB |
| প্যাথলজিকাল প্যাটার্নস | সঙ্গে | ওয়ারেন্টি | 3 বছর |
| OEM/ODM | সমর্থিত | ওজন | 25 গ্রাম |
| আবেদন | SD/HD/3G SDI | ||

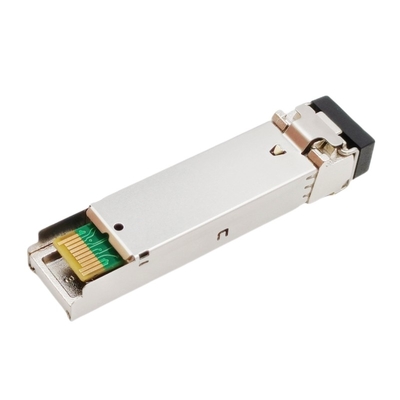

পণ্য বিবরণ3G-SDI CWDM SFP 1270nm~1610nm ট্রান্সসিভার সিরিজ
এই 3G-SDI CWDM SFP ট্রান্সসিভার মডিউলটি 50Mbps থেকে 2.97Gbps পর্যন্ত ডেটা রেট প্রেরণ/গ্রহণ করার জন্য ডিজাইন করা হয়েছে এবং SMPTE259M, SMPTE 344M, SMPTE 2924M রেট এবং SMPTE 2924M রেটগুলির জন্য SDI প্যাথলজিকাল প্যাটার্নের উপস্থিতিতে শক্তিশালী পারফরম্যান্সের জন্য বিশেষভাবে ডিজাইন করা হয়েছে।মডিউলটি সম্পূর্ণরূপে SMPTE 297M-2006-এর সাথে সঙ্গতিপূর্ণ।
এটি 2.97Gbps প্যাথলজিকাল সিগন্যালে একক-মোড ফাইবারের উপর 20km এর সর্বাধিক সংক্রমণ দূরত্ব প্রদান করে।এটি 1271nm থেকে 1611nm তরঙ্গদৈর্ঘ্যের সমস্ত 18 CWDM চ্যানেলের জন্য উপলব্ধ, এটি গ্রাহককে নতুন ফাইবার স্ট্র্যান্ড যোগ না করে একটি বিদ্যমান ভিডিও অপটিক্যাল অবকাঠামোর ব্যান্ডউইথ বাড়াতে সাহায্য করে।
ট্রান্সসিভারটি তিনটি বিভাগ নিয়ে গঠিত: একটি DFB লেজার ট্রান্সমিটার, একটি পিন ফটোডিওড একটি ট্রান্স-ইম্পিডেন্স প্রিমপ্লিফায়ার (TIA) এবং MCU কন্ট্রোল ইউনিটের সাথে সমন্বিত।সমস্ত মডিউল ক্লাস I লেজার নিরাপত্তা প্রয়োজনীয়তা পূরণ করে।
বিল্ট-ইন ডিজিটাল ডায়াগনস্টিকস মনিটরিং (DDM) রিয়েল-টাইম অপারেটিং প্যারামিটারগুলিতে অ্যাক্সেসের অনুমতি দেয়।
বৈশিষ্ট্য
আবেদন
তথ্য বিন্যাস

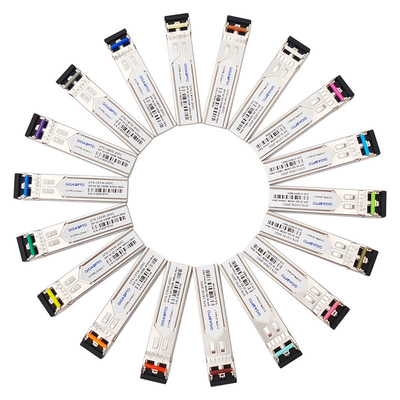

| অংশ সংখ্যা | বর্ণনা | ডেটা রেট | CWDM চ্যানেল | তারের দূরত্ব | ল্যাচ কালার |
| GTS-C2730-20DC | 3G SDI SMPTE CWDM DFB SFP 1270nm PIN 20km SMF ডুয়াল LC MSA | 3জি | 1270nm/-C27 | 20 কিমি | রক্তবর্ণ আলো |
| GTS-C2930-20DC | 3G SDI SMPTE CWDM DFB SFP 1290nm PIN 20km SMF ডুয়াল LC MSA | 3জি | 1290nm/ -C29 | 20 কিমি | আকাশী নীল |
| GTS-C3130-20DC | 3G SDI SMPTE CWDM DFB SFP 1310nm PIN 20km SMF ডুয়াল LC MSA | 3জি | 1310nm/ -C31 | 20 কিমি | হলুদ সবুজ |
| GTS-C3330-20DC | 3G SDI SMPTE CWDM DFB SFP 1330nm PIN 20km SMF ডুয়াল LC MSA | 3জি | 1330nm/ -C33 | 20 কিমি | হলুদ ওচার |
| GTS-C3530-20DC | 3G SDI SMPTE CWDM DFB SFP 1350nm PIN 20km SMF ডুয়াল LC MSA | 3জি | 1350nm/ -C35 | 20 কিমি | গোলাপী |
| GTS-C3730-20DC | 3G SDI SMPTE CWDM DFB SFP 1370nm PIN 20km SMF ডুয়াল LC MSA | 3জি | 1370nm/ -C37 | 20 কিমি | বেইজ |
| GTS-C3930-20DC | 3G SDI SMPTE CWDM DFB SFP 1390nm PIN 20km SMF ডুয়াল LC MSA | 3জি | 1390nm/ -C39 | 20 কিমি | সাদা |
| GTS-C4130-20DC | 3G SDI SMPTE CWDM DFB SFP 1410nm PIN 20km SMF ডুয়াল LC MSA | 3জি | 1410nm/ -C41 | 20 কিমি | সিলভার |
| GTS-C4330-20DC | 3G SDI SMPTE CWDM DFB SFP 1430nm PIN 20km SMF ডুয়াল LC MSA | 3জি | 1430nm/ -C43 | 20 কিমি | কালো |
| GTS-C4530-20DC | 3G SDI SMPTE CWDM DFB SFP 1450nm PIN 20km SMF ডুয়াল LC MSA | 3জি | 1450nm/ -C45 | 20 কিমি | হলুদ কমলা |
| GTS-C4730-20DC | 3G SDI SMPTE CWDM DFB SFP 1470nm PIN 20km SMF ডুয়াল LC MSA | 3জি | 1470nm/-C47 | 20 কিমি | ধূসর |
| GTS-C4930-20DC | 3G SDI SMPTE CWDM DFB SFP 1490nm PIN 20km SMF ডুয়াল LC MSA | 3জি | 1490nm/ -C49 | 20 কিমি | ভলোলেট |
| GTS-C5130-20DC | 3G SDI SMPTE CWDM DFB SFP 1510nm PIN 20km SMF ডুয়াল LC MSA | 3জি | 1510nm/ -C51 | 20 কিমি | নীল |
| GTS-C5330-20DC | 3G SDI SMPTE CWDM DFB SFP 1530nm PIN 20km SMF ডুয়াল LC MSA | 3জি | 1530nm/ -C53 | 20 কিমি | সবুজ |

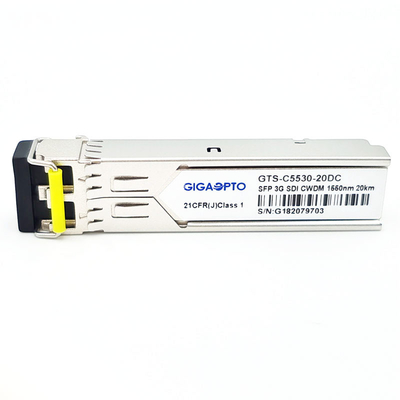

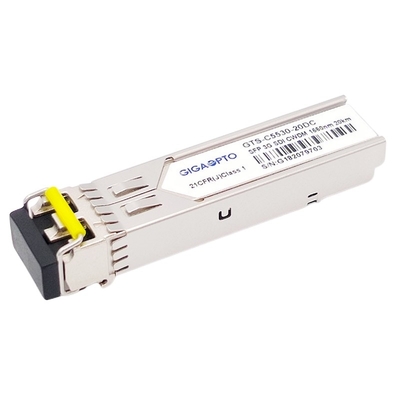

| GTS-C5530-20DC | 3G SDI SMPTE CWDM DFB SFP 1550nm PIN 20km SMF ডুয়াল LC MSA | 3জি | 1550nm/ -C55 | 20 কিমি | হলুদ |
| GTS-C5730-20DC | 3G SDI SMPTE CWDM DFB SFP 1570nm PIN 20km SMF ডুয়াল LC MSA | 3জি | 1570nm/ -C57 | 20 কিমি | কমলা |
| GTS-C5930-20DC | 3G SDI SMPTE CWDM DFB SFP 1590nm PIN 20km SMF ডুয়াল LC MSA | 3জি | 1590nm/ -C59 | 20 কিমি | লাল |
| GTS-C6130-20DC | 3G SDI SMPTE CWDM DFB SFP 1610nm PIN 20km SMF ডুয়াল LC MSA | 3জি | 1610nm/ -C61 | 20 কিমি | বাদামী |
পিন সংজ্ঞা
3G SDI CWDM SFP, 1270nm-1610nm,20km ডুয়াল LC, MSA পিনআউট
