পণ্যের বিবরণ:
|
| পণ্যের নাম: | 6G SDI SMPTE SFP | ডেটা-রেট: | 50Mbps~6Gbps |
|---|---|---|---|
| মডিউল টাইপ: | এসএফপি | সংযোগকারী প্রকার: | এলসি |
| তারের দূরত্ব: | 10 কিমি | কীওয়ার্ড: | 6Gbps ভিডিও ট্রান্সসিভার মডিউল |
| বিশেষভাবে তুলে ধরা: | 1310nm ভিডিও ট্রান্সসিভার মডিউল,10km ভিডিও ট্রান্সসিভার মডিউল,sfp 6g |
||

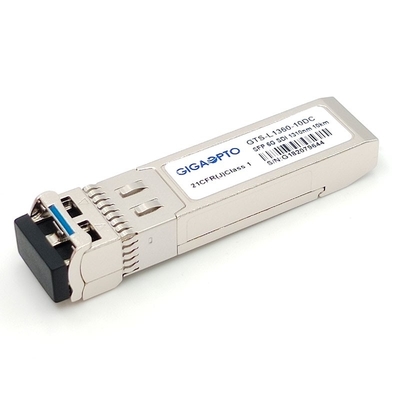

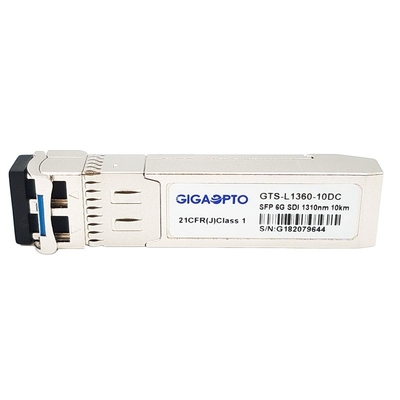

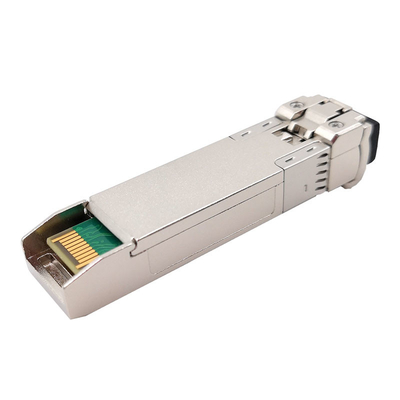

SMPTE 6G ডিজিটাল ভিডিও ট্রান্সসিভার ডুয়াল ফাইবার 1310nm 10km DOM MSA
বর্ণনা
এই 6Gbps ডুয়াল ফাইবার ভিডিও ট্রান্সসিভার হল উচ্চ কার্যক্ষমতা, একক মোড ফাইবারের উপর দুটি চ্যানেল ভিডিও ট্রান্সমিশন অ্যাপ্লিকেশনের জন্য সাশ্রয়ী মডিউল।
এটি 50Mbps থেকে 5.94Gbps পর্যন্ত ডেটা হার সমর্থন করে এবং SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M এবং ST-2081 সিরিয়াল রেটগুলির জন্য SDI প্যাথলজিকাল প্যাটার্নের উপস্থিতিতে শক্তিশালী কর্মক্ষমতার জন্য বিশেষভাবে ডিজাইন করা হয়েছে।ডুপ্লেক্স এলসি সংযোগকারীর সাথে 1310nm তরঙ্গদৈর্ঘ্যের উপরে একটি সর্বোচ্চ তারের দূরত্ব 10km পর্যন্ত পৌঁছাতে পারে।
ট্রান্সসিভার তিনটি বিভাগ নিয়ে গঠিত: একটি ডিএফবি লেজার, একটি পিন ফটোডিওড একটি ট্রান্স-ইম্পিডেন্স প্রিমপ্লিফায়ার (টিআইএ) এর সাথে সমন্বিত এবং ডিডিএম-এর জন্য এমসিইউ কন্ট্রোল ইউনিট সহ ট্রান্সসিভার আইসি।সমস্ত মডিউল ক্লাস I লেজার নিরাপত্তা প্রয়োজনীয়তা পূরণ করে।ট্রান্সসিভারগুলি SFP মাল্টি-সোর্স চুক্তি (MSA) এবং SFF-8472 এর সাথে সামঞ্জস্যপূর্ণ।
6Gb/s MSA 1310nm 10km DOM LC SMF ট্রান্সমিটার এবং রিসিভার ভিডিও প্যাথলজিকাল প্যাটার্নস ট্রান্সসিভার মডিউলের কার্যকরী স্পেসিফিকেশন
| পণ্যের নাম | 6G SDI SMPTE SFP | ডেটা রেট | 50Mbps~5.94Gb/s |
| মডিউল টাইপ | ট্রান্সসিভার | MSA/Non-MSA | এমএসএ |
| ফর্ম ফ্যাক্টর | এসএফপি | তাপমাত্রা সীমা | অপারেটিং:0 থেকে 70°C (32 থেকে 158°F) |
| তরঙ্গদৈর্ঘ্য | 1310nm | ক্যাবল ট্রান্সমিশন | 10 কিমি |
| ফাইবার সংযোগকারী | এলসি | ফাইবার টাইপ | এসএমএফ |
| ট্রান্সমিটারের ধরন | ডিএফবি | রিসিভার টাইপ | পিন |
| ট্রান্সমিটার পাওয়ার | -5 ~ -2 dBm | বিলুপ্তির অনুপাত | > 7 ডিবি |
| রিসিভার সংবেদনশীলতা | < -14 dBm | রিসিভার ওভারলোড | > +0.5 dBm |
| DOM | ডিফল্ট হিসাবে সমর্থন | ওয়ারেন্টি সময় | 36 মাস |
| OEM/ODM | ডিফল্ট হিসাবে সমর্থন | অংশ সংখ্যা |
GTS-L1360-10DC |
| ভিডিও প্যাথলজিকাল প্যাটার্ন সমর্থন | হ্যাঁ | ||
| আবেদন | 4K ভিডিও (6G আল্ট্রা-SDI) অপটিক্যাল সিগন্যাল ট্রান্সমিশন, SMPTE 424M/297M (1080p-2.97Gbps), SMPTE 292M/297M(HDTV–1.485Gbps), SMPTE 259M/297M(SDTV–270M) Optical Link | ||
বৈশিষ্ট্য
Gigaopto এর SMPTE 6G ডিজিটাল ভিডিও ট্রান্সসিভার, একক TX, একক RX, ডুয়াল RX এবং ডুয়াল TX সিরিজের অর্ডার তথ্য:0-70°সেঅপারেটিং তাপমাত্রা বিন্যাস
| অংশ সংখ্যা | বর্ণনা-6জি SMPTE | ফর্ম ফ্যাক্টর | দূরত্ব (কিমি) | মডিউল টাইপ | এমএসএ |
| GTS-L1360-10DC | 1310nm ডুপ্লেক্স এলসি ট্রান্সসিভার মডিউল | SFP+ | 10 কিমি | ট্রান্সসিভার | এমএসএ |
| GTS-Cxx60-10DC | CWDM SFP 1270nm-1450nm ডুয়াল এলসি ট্রান্সসিভার মডিউল | SFP+ CWDM | 20 কিমি | ট্রান্সসিভার | এমএসএ |
| GTS-B3560-10DC | BIDI TX1310nm RX1550nm ট্রান্সসিভার মডিউল | SFP+ BiDi | 10 কিমি | ট্রান্সসিভার | এমএসএ |
| GTS-B5360-10DC | BIDI TX1550nm RX1310nm ট্রান্সসিভার মডিউল | SFP+ BiDi | 10 কিমি | ট্রান্সসিভার | এমএসএ |
| GTS-L1360-10DCT | 1310nm LC একক ট্রান্সমিটার মডিউল | SFP+ | 10 কিমি | একক ট্রান্সমিটার | এমএসএ |
| GTS-L1360-10DCTN | 1310nm LC একক ট্রান্সমিটার মডিউল | SFP+ | 10 কিমি | একক ট্রান্সমিটার | নন MSA |
| GTS-Cxx60-10DCT | CWDM 1270nm-1450nm LC একক ট্রান্সমিটার মডিউল | SFP+ CWDM | 20 কিমি | একক ট্রান্সমিটার | এমএসএ |
| GTS-Cxx60-10DCTN | CWDM SFP 1270nm-1450nm LC একক ট্রান্সমিটার মডিউল | SFP+ CWDM | 20 কিমি | একক ট্রান্সমিটার | এমএসএ |
| GTS-LXX60-10DCR | 6G SDI SMPTE SFP পিন LC একক রিসিভার মডিউল | SFP+ | 10 কিমি | একক রিসিভার | এমএসএ |
| GTS-LXX60-10DCRN | 6G SDI SMPTE SFP পিন LC একক রিসিভার মডিউল | SFP+ | 10 কিমি | একক রিসিভার | নন MSA |
| GTS-L3360-10DCTT | 1310nm ডুপ্লেক্স এলসি ডুয়াল ট্রান্সমিটার মডিউল | SFP+ | 10 কিমি | ডুয়াল ট্রান্সমিটার | নন MSA |
| GTS-B3460-10DCTT | TX1310nm TX1490nm BIDI LC ডুয়াল ট্রান্সমিটার মডিউল | SFP+ BiDi | 10 কিমি | ডুয়াল ট্রান্সমিটার | নন MSA |
| GTS-LXX60-10DCRR | 6G SDI SMPTE SFP পিন ডুপ্লেক্স LC ডুয়াল রিসিভার মডিউল | SFP+ | 10 কিমি | ডুয়াল রিসিভার | নন MSA |
| GTS-B3460-10DCRR | RX1310nm RX1490nm পিন বিডি এলসি ডুয়াল রিসিভার মডিউল | SFP+ BiDi | 10 কিমি | ডুয়াল রিসিভার | নন MSA |
6G-SDI:এই স্ট্যান্ডার্ডটি 5.940 Gb/s বা 5.940/1.001 Gb/s এর মোট পেলোড সহ সংকেত পরিবহনের জন্য একটি বিট-সিরিয়াল ডেটা স্ট্রাকচার, বৈদ্যুতিক সংকেত এবং সমাক্ষ তারের ইন্টারফেসকে সংজ্ঞায়িত করে।এই মানটি বৈদ্যুতিক এবং শারীরিক বৈশিষ্ট্যগুলিও নির্দিষ্ট করে
সমাক্ষ তারের এবং সংযোগকারী.এই স্ট্যান্ডার্ডটি ক্যারেজ 2160-লাইন এবং 1080-লাইন ইমেজ ফরম্যাট এবং সংশ্লিষ্ট আনুষঙ্গিক ডেটার জন্য একটি একক-লিঙ্ক 6 Gb/s [নামমাত্র] SDI বিট-সিরিয়াল ইন্টারফেসে বিভিন্ন ম্যাপিং মোড সংজ্ঞায়িত করে।
