পণ্যের বিবরণ:
|
| পণ্যের নাম: | 1.5G CATV BOSA | তরঙ্গদৈর্ঘ্য: | 1550nm_TX/1310nm_RX |
|---|---|---|---|
| ডেটা রেট: | 1.5 জিবিপিএস | অপারেটিং টেম্প।(℃): | 0 -75℃ / -40-85℃ |
| আউটপুট শক্তি: | 1 মেগাওয়াট | দায়বদ্ধতা: | 0.8A/W |
| বিশেষভাবে তুলে ধরা: | FC APC পিগটেল,WDM APC পিগটেল,1310nm SC APC পিগটেল |
||

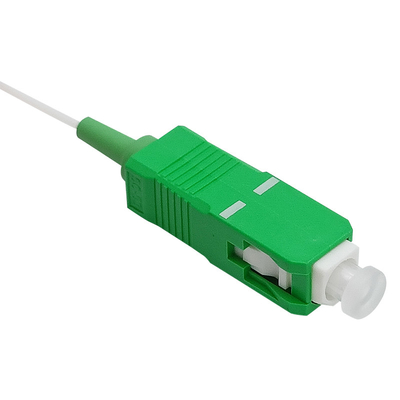

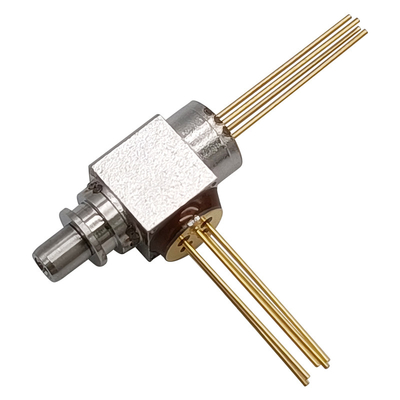

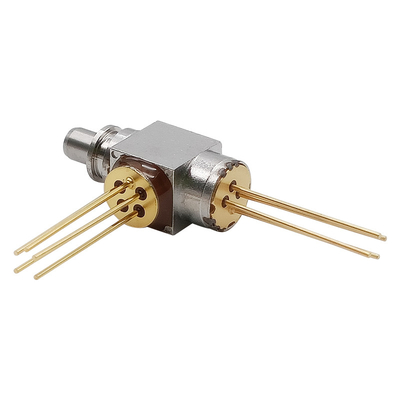

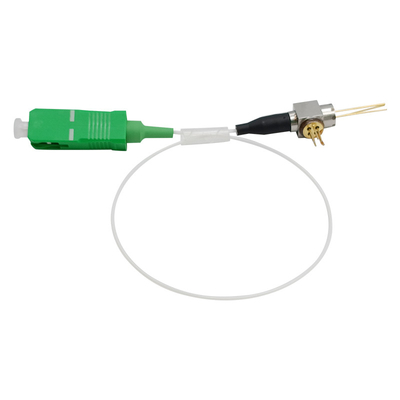

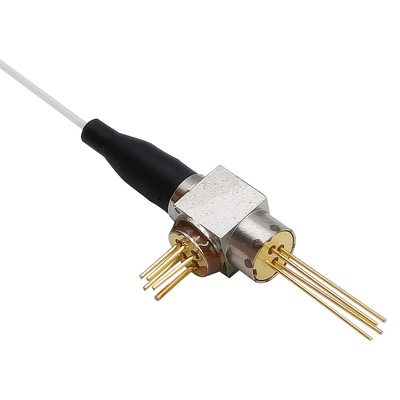

1.5G CATV WDM BOSA LC রিসেপ্ট্যাকল SC ST FC APC পিগটেল TX 1550nm RX 1310nm
বৈশিষ্ট্য:
অ্যাপ্লিকেশন:
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | রেটিং | ইউনিট |
| সংগ্রহস্থল তাপমাত্রা | Tstg | -40~+85 | ℃ |
| অপারেটিং কেস তাপমাত্রা | শীর্ষ | -40~+85 | ℃ |
| অপারেশন আপেক্ষিক আর্দ্রতা | 85 | % | |
| ফরোয়ার্ড কারেন্ট (LD) | আইএফডি | 150 | এমএ |
| মনিটর PD বিপরীত ভোল্টেজ (LD) | ভিআরএল | 2 | ভি |
| মনিটর পিডি রিভার্স ভোল্টেজ (পিডি) | ভিআরপি | 20 | ভি |
| মনিটর পিডি রিভার্স কারেন্ট (পিডি) | আইআরপি | 2 | এমএ |
| পিডি ফরোয়ার্ড কারেন্ট | আইএফডি | 10 | এমএ |
| পিডি রিভার্স ভোল্টেজ | ভিপিডি | 50 | ভি |
| সোল্ডারিং তাপমাত্রা (<10 সেকেন্ড) | স্টেম্প | 260 | ℃ |
বৈদ্যুতিক এবং অপটিক্যাল বৈশিষ্ট্য - ট্রান্সমিটার
(যদি=Ith+20mA, Pf=1mW, SMF (9.5/125µm), Tc=+25+/-2°C, যদি না অন্যথায় উল্লেখ করা হয়।)
| প্যারামিটার | প্রতীক | অবস্থা | মিন. | টাইপ | সর্বোচ্চ | ইউনিট |
| থ্রেশহোল্ড কারেন্ট | ইথ | সিডব্লিউ | - | 8 | 15 | এমএ |
| আউটপুট পাওয়ার (সংযুক্ত করার পরে) | পিএফ | CW, If=Ith+20mA | 0.5 | 1 | 2 | mW |
| অপারেটিং ভোল্টেজ | ভিএফ | CW, Tc=-40~+85℃ | - | - | 1.6 | ভি |
| ঢাল দক্ষতা | সে | CW, গড় | 0.025 | 0.05 | 0.1 | mW/mA |
| সর্বোচ্চ তরঙ্গদৈর্ঘ্য | λp | সিডব্লিউ | 1530 | 1550 | 1570 | nm |
| উত্থান এবং পতনের সময় | tr,tf |
Ib=Ith, PL=1.5mW, 20-80% |
- | - | 0.15 | এনএস |
| মনিটর কারেন্ট (PD) | আমি | CW,PL=1.5mW,VRD=1V | 100 | 200 | - | uA |
| ডার্ক কারেন্ট (PD) | আইডি | VRD=5V | - | - | 10 | nA |
| ক্যাপাসিট্যান্স (PD) | Ct | VRD=10V, f=1MHz | - | 10 | 20 | পিএফ |
| সংযোগকারী পুনরাবৃত্তিযোগ্যতা | - | - | -1 | - | 1 | dB |
| তরঙ্গদৈর্ঘ্য বিচ্ছিন্নতা | - | - | 15 | - | - | dB |
|
অপটিক্যাল আইসোলেশন |
- | একক পর্যায় | 30 | - | - |
dB |
| - | দ্বৈত পর্যায় | 40 | - | - |
বৈদ্যুতিক / অপটিক্যাল স্পেসিফিকেশন - রিসিভার
| প্যারামিটার | প্রতীক | পরিক্ষামুলক অবস্থা | মিন. | টাইপ | সর্বোচ্চ | ইউনিট |
| সনাক্তকরণ তরঙ্গদৈর্ঘ্য পরিসীমা | λ | - | 1260 | 1575 | nm | |
| সক্রিয় ব্যাস | ডিএ | - | - | 75 | - | μm |
|
দায়বদ্ধতা |
আর |
VR=-5V@1310nm | - | 0.80 | - | A/W |
| VR=-5V@1550nm | - | 0.85 | - | A/W | ||
| রিটার্ন লস | আরএল | - | -50 | - | dB | |
| ডার্ক কারেন্ট | আইডি | VR = 5V | - | 0.1 | 1 | nA |
| ক্যাপাসিট্যান্স | সিপি | VR = 5V | - | 0.6 | 0.7 | পিএফ |
| ব্যান্ডউইথ | BW | VR=5V | 2 | - | - | GHz |
পিন অনুশীলনী
প্যাকেজ মাত্রা
