পণ্যের বিবরণ:
|
| পণ্যের নাম: | 1.5G CATV WDM BOSA | তরঙ্গদৈর্ঘ্য: | 1310nm_TX/1550nm_RX |
|---|---|---|---|
| ডেটা রেট: | 1.5 গ্রাম | অপারেটিং টেম্প।(℃): | 0 -75℃ / -20-85℃ |
| আউটপুট পাওয়ার @25℃: | 1.1-2.99mW | দায়বদ্ধতা: | 0.8A/W |

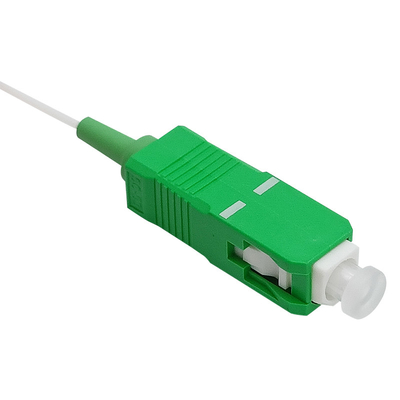

| বিশেষভাবে তুলে ধরা: | LC APC পিগটেল,1550nm SC APC পিগটেল,ফাইবার পিগটেল SC |
||

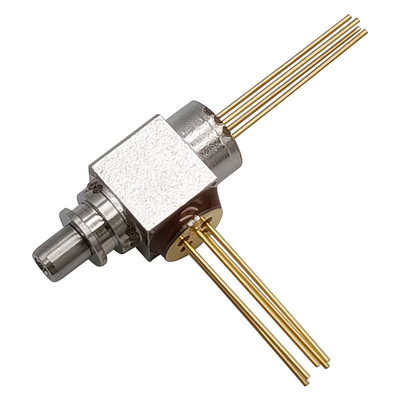

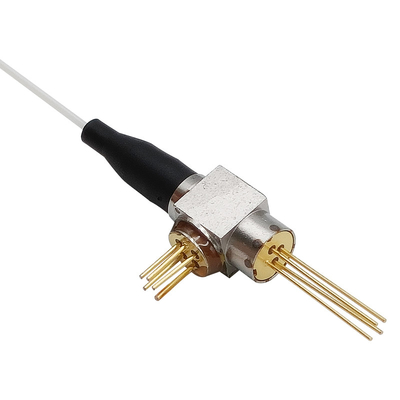

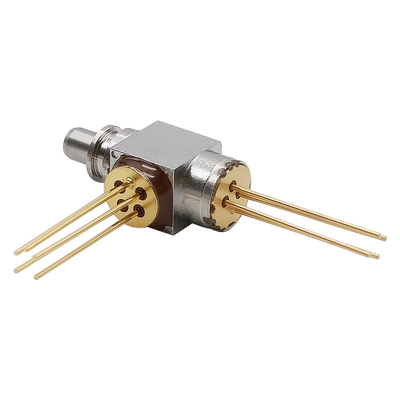

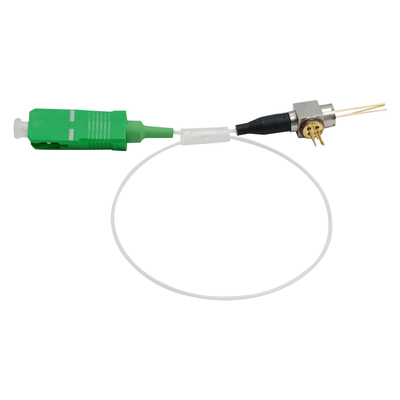

1.5G CATV WDM BOSA LC রিসেপ্ট্যাকল SC ST FC APC পিগটেল TX 1310nm RX 1550nm
বৈশিষ্ট্য:
অ্যাপ্লিকেশন:
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | রেটিং | ইউনিট |
| সংগ্রহস্থল তাপমাত্রা | Tstg | -40~+85 | ℃ |
| অপারেটিং কেস তাপমাত্রা | শীর্ষ | -20~+85 | ℃ |
| বিপরীত ভোল্টেজ (মনিটর PD) | ভিআরডি | 20 | ভি |
| ফটোডিওড ফরোয়ার্ড কারেন্ট (মনিটর পিডি) | আইএফডি | 2 | এমএ |
| লিড সোল্ডারিং (তাপমাত্রা)/(সময়) | --- | 260/10 | ℃/সেকেন্ড |
| বিপরীত ভোল্টেজ (অ্যানালগ পিডি) | ভিআরপিডি | 30 | ভি |
| ফরোয়ার্ড কারেন্ট (অ্যানালগ পিডি) | আইএফপিডি | 10 | এমএ |
দ্রষ্টব্য 1: এই মানগুলির যেকোন একটিকে অতিক্রম করলে ডিভাইসটি অবিলম্বে ধ্বংস হয়ে যেতে পারে
বৈদ্যুতিক এবং অপটিক্যাল বৈশিষ্ট্য - ট্রান্সমিটার
(যদি=Ith+20mA, Pf=1mW, SMF (9.5/125µm), Tc=+25+/-2°C, যদি না অন্যথায় উল্লেখ করা হয়।)
| প্যারামিটার | প্রতীক | অবস্থা | মিন. | টাইপ | সর্বোচ্চ | ইউনিট |
| থ্রেশহোল্ড কারেন্ট | ইথ | Tc=25±3℃ এ | --- | 10 | 15 | এমএ |
| আউটপুট পাওয়ার (সংযুক্ত করার পরে) | পিএফ | CW, Iop=Ith+20mA | 1.0 | --- | 2.99 | mW |
| ঢাল দক্ষতা | সে | CW, গড় | 0.05 | --- | 0.15 | mW/mA |
| অপারেটিং ভোল্টেজ | ভোপ | CW, Iop=Ith+20mA | --- | 1.1 | 1.6 | ভি |
| সর্বোচ্চ তরঙ্গদৈর্ঘ্য | λc |
CW, Iop=Ith+20mA, Tc= -20~85°C |
1290 | 1310 | 1330 | nm |
| সাইড মোড দমন অনুপাত | এসএমএসআর |
CW, Iop=Ith+20mA, Tc= -20~85°C |
35 | 40 | --- | dB |
| বর্তমান মনিটর | আমি আছি | CW, Iop=Ith+20mA | 0.1 | --- | 1.0 | এমএ |
| ডার্ক কারেন্ট মনিটর করুন | আইডি | VRD=5V | --- | --- | 0.1 | μA |
| আপেক্ষিক তীব্রতা গোলমাল | --- | --- | --- | --- | -145 | dB/Hz |
| অপটিক্যাল আইসোলেশন | আইএসও | --- | 30 | --- | --- | dB |
| ট্র্যাকিং ত্রুটি | টি.ই | APC, -20℃~+85℃ | -1.5 | --- | 1.5 | dB |
| উত্থান/পতনের সময় | Tr/Tf | Ib=Ith, 20~80% | --- | 0.1 | 0.15 | এনএস |
বৈদ্যুতিক / অপটিক্যাল স্পেসিফিকেশন - রিসিভার
| প্যারামিটার | প্রতীক | পরিক্ষামুলক অবস্থা | মিন. | টাইপ | সর্বোচ্চ | ইউনিট |
| অপারেটিং তরঙ্গদৈর্ঘ্য*নোট 2 | λ | --- | 1500 | 1550 | 1600 | nm |
| সক্রিয় এলাকা | Φ | --- | --- | 75 | --- | μm |
| -3dBm ব্যান্ডউইথ | BW | VR = 5V | 2 | --- | --- | GHz |
| ডার্ক কারেন্ট | আইডি | VR = 5V | --- | --- | 1.0 | nA |
| দায়বদ্ধতা | আর | λ=1550nm | --- | 0.80 | --- | A/W |
দ্রষ্টব্য: রিসিভার অপারেটিং তরঙ্গদৈর্ঘ্য কাস্টমাইজ করা যেতে পারে।
পিন অনুশীলনী
প্যাকেজ মাত্রা
