পণ্যের বিবরণ:
|
| পণ্যের নাম: | 12G BiDi ডুয়াল-রিসিভার মডিউল | মডিউল টাইপ: | 1 ফাইবারে SFP+ 2RX |
|---|---|---|---|
| তরঙ্গদৈর্ঘ্য: | 1270nm-RX1 / 1330nm-RX2 | সংযোগকারী প্রকার: | সিমপ্লেক্স এলসি |
| তারের দূরত্ব: | 10 কিমি | MSA/Non MSA: | নন এমএসএ |
| কীওয়ার্ড 1: | 1270nm/1330nm ডুয়াল রিসিভার মডিউল | কীওয়ার্ড 2: | ডুয়াল রিসিভার BiDi 12G ভিডিও SFP৷ |
| বিশেষভাবে তুলে ধরা: | 12g sdi smpte মান,smpte 12g sdi,SMPTE SFP |
||
12জিএসডিআইডুয়াল রিসিভার এসএফপিBiDi ওয়ান ফাইবার10km Simplex LC সংযোগকারী নন MSA পিনআউট
কার্যকরী স্পেসিফিকেশন
| অংশ সংখ্যা | GTS-B239A-10DCRR | ডেটা রেট | 11.88Gb/s |
| পণ্য তালিকা | 12G-SDI ডুয়াল-রিসিভার মডিউল | MSA/Non-MSA | নন MSA |
| প্যাকেজের প্রকারভেদ | SFP+ দ্বিমুখী 2Rx | তাপমাত্রা | 0 থেকে 70°C (32 থেকে 158°F) |
| তরঙ্গদৈর্ঘ্য | 1270nm-Rx1 / 1330nm-Rx2 | সর্বোচ্চ ফাইবার দৈর্ঘ্য | 10 কিমি |
| ফাইবার সংযোগকারী | সিমপ্লেক্স এলসি | ফাইবার টাইপ | এসএমএফ |
| ট্রান্সমিটারের ধরন | N/A | রিসিভার টাইপ | পিন |
| পাওয়ার সাপ্লাই ভোল্টেজ | 3.3V | বিদ্যুত সরবরাহ | 260mA |
| Rx Sen.@ 11.88Gbps | <-11dBm | Rx Sen.@ 5.94Gbps | <-13dBm |
| Rx Sen.@ 2.97Gbps | <-15dBm | Rx ওভারলোড | >1.0dBm |
| DOM | ডিফল্ট হিসাবে সমর্থন | ওয়ারেন্টি সময় | 36 মাস |
| OEM/ODM | সমর্থিত | ওজন | 0.025 কেজি |
| প্রোটোকল | SMPTE ST 259, SMPTE ST 344, SMPTEST292-1/2, SMPTEST 424, SMPTE ST 2081-1 এবং SMPTE ST 2082-1 | ||
বর্ণনা

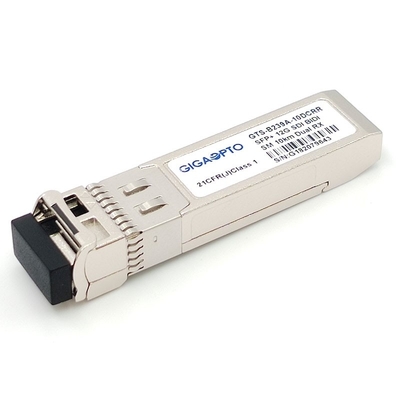

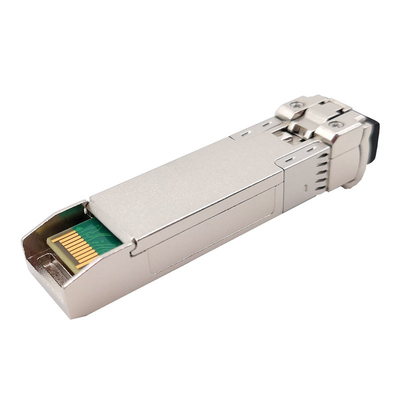

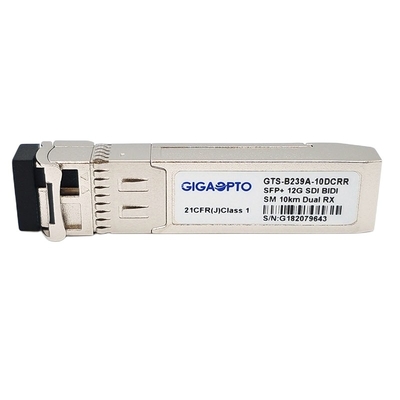

Gigaopto-এর GTS-B239A-10DCRR দ্বিমুখী দ্বৈত-রিসিভার অপটিক্যাল মডিউলটি 12G-SDI ভিডিও সম্প্রচার নেটওয়ার্ক লিঙ্কের জন্য ডিজাইন করা হয়েছে যা একক-মোড ফাইবার (SMF) এর মাধ্যমে 10km পর্যন্ত পৌঁছায়।
এটি একটি BOSA-তে 2টি ফটোডিওডকে একীভূত করেছে এবং সিমপ্লেক্স এলসি সংযোগকারীর সাথে একটি ফাইবার রিসিভ সলিউশনে স্থাপন করা যেতে পারে।
রিসিভার মডিউলটি SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST 292-1 (HD-SDI), এবং ST259 (SD-) এর সাথে সঙ্গতিপূর্ণ। SDI)।
রিয়েল টাইম ডিজিটাল ডায়াগনস্টিক মনিটরিং ফাংশনগুলি SFF-8472 দ্বারা ডিফল্ট হিসাবে I2C এর মাধ্যমে উপলব্ধ।
বৈশিষ্ট্য
SD/HD/3G/6G/12G-SDI SFP ডুয়াল-রিসিভার মডিউল
ST 259, ST 292-1, ST 424, ST-2081 এবং ST-2082 সামঞ্জস্যপূর্ণ
নিম্ন EMI এর জন্য ধাতু ঘের
ট্রান্সমিটারের সাথে 2-চ্যানেল পিন রিসিভার
দূরত্ব 10 কিমি পর্যন্ত
SD-SDI, HD-SDI, 3G-SDI, 6G-SDI এবং 12G-SDI-এর জন্য SDI প্যাথলজিকাল প্যাটার্ন সমর্থন করে
সিমপ্লেক্স এলসি সংযোগকারী
মডিউল মধ্যে reclocker সঙ্গে
একক 3.3V পাওয়ার সাপ্লাই
হট-প্লাগেবল SFP পদচিহ্ন
অপারেটিং কেস তাপমাত্রা: 0 থেকে +70 ডিগ্রি সেলসিয়াস
RoHS-6 অনুগত এবং সীসা-মুক্ত
আবেদন
SMPTE ST 259, SMPTE ST 344, SMPTEST292-1/2, SMPTEST 424, SMPTE ST 2081-1 এবং SMPTE ST 2082-1 সংকেতের জন্য সিরিয়াল ডিজিটাল ফাইবার ট্রান্সমিশন সিস্টেম
UHDTV/HDTV/SDTV পরিষেবা ইন্টারফেস
পিন সংজ্ঞা
