পণ্যের বিবরণ:
|
| বিপরীত ভোল্টেজ: | 20V | স্যাচুরেশন ইনপুট পাওয়ার: | ~10dBm |
|---|---|---|---|
| সক্রিয় ব্যাস: | 75μm | ক্ষতি ফেরত: | ~-50dB |
| ব্যান্ডউইথ: | 1.5GHz | ক্যাপাসিট্যান্স: | 0.6pF |
| বিশেষভাবে তুলে ধরা: | 5G অপটিক্যাল সাবসেম্বলি,TIA অপটিক্যাল সাবসেম্বলি,3G UPC পিগটেল |
||

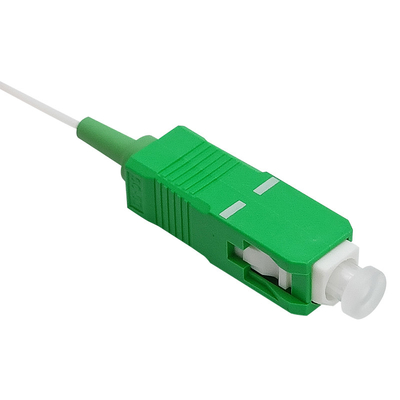

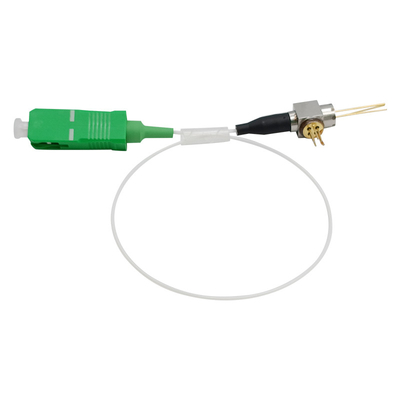

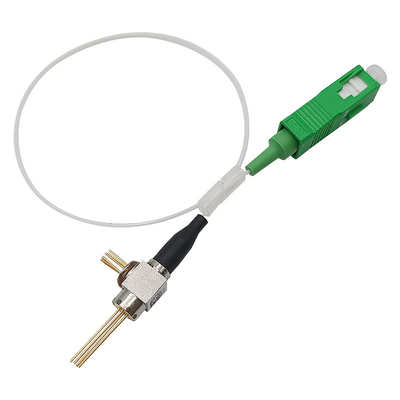

2G 3G 5G পিগটেল FC SC ST UPC APC ফটোডিওড ছাড়া TIA অপটিক্যাল সাবসেম্বলি ROSA CATV
বৈশিষ্ট্য:
বর্ণনা:
ROSA হল InGaAs/InP PIN ফটোডিওড মডিউল যা ফাইবার অপটিক যোগাযোগ ব্যবস্থার জন্য ডিজাইন করা হয়েছে।এই মডিউলগুলি পিগটেল সহ, এবং উচ্চ প্রতিক্রিয়াশীলতা, উচ্চ গতি এবং কম অন্ধকার প্রবাহ রয়েছে।

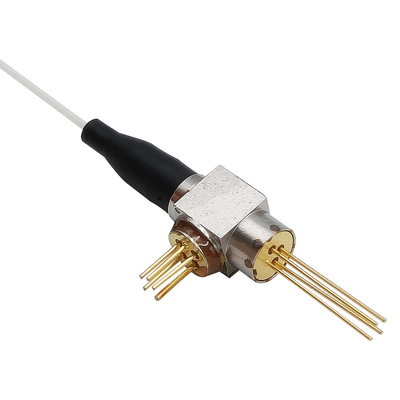

একটি ফোটোডিওড একটি একক মোড ফাইবার বেণীর সাথে সমন্বিত একটি কম ক্যাপাসিট্যান্সের সমাক্ষীয় প্যাকেজে মাউন্ট করা হয়।
পরম সর্বোচ্চ রেটিং:
| প্যারামিটার | প্রতীক | মিন. | সর্বোচ্চ | ইউনিট |
| সংগ্রহস্থল তাপমাত্রা | টিএসটি | -40 | 100 | ℃ |
| অপারেটিং তাপমাত্রা | শীর্ষ | -40 | 85 | ℃ |
| বিপরীত ভোল্টেজ | ভিআর | --- | 20 | ভি |
| স্যাচুরেশন ইনপুট পাওয়ার | পিন | --- | 10 | dBm |
| সোল্ডারিং তাপমাত্রা / সময় | Ts/t | --- | 260/10 | °সে/এস |
বৈদ্যুতিক এবং অপটিক্যাল বৈশিষ্ট্য:
(Vr=5V, Tc=+25°C, যদি না অন্যথায় উল্লেখ করা হয়।)
| প্যারামিটার | প্রতীক | পরিক্ষামুলক অবস্থা | মিন. | টাইপ | সর্বোচ্চ | ইউনিট |
| সনাক্তকরণ তরঙ্গদৈর্ঘ্য পরিসীমা | λ | --- | 1100 | --- | 1650 | nm |
| সক্রিয় ব্যাস | ডিএ | --- | --- | 75 | --- | μm |
|
দায়বদ্ধতা |
আর |
VR=-5V@1310nm | 0.80 | 0.85 | --- | A/W |
| VR=-5V@1550nm | 0.85 | 0.90 | --- | A/W | ||
| রিটার্ন লস | আরএল | - | --- | --- | -50 | dB |
| ডার্ক কারেন্ট | আইডি | VR = 5V | --- | 0.15 | 1 | nA |
| ক্যাপাসিট্যান্স | সিপি | VR = 5V | --- | 0.6 | 0.7 | পিএফ |
| ব্যান্ডউইথ | BW | VR=5V | 1.5 | --- | --- | GHz |
| IMD2 | সিএসও | λ=1310nm | --- | -75 | -70 |
dBc |
পিন অনুশীলনী:
পিগটেল প্যাকেজ মাত্রা:
