পণ্যের বিবরণ:
|
| ফরোয়ার্ড কারেন্ট (LD): | 150mA | বিপরীত ভোল্টেজ (LD): | 2V |
|---|---|---|---|
| বিপরীত ভোল্টেজ (PD): | 20V | বিপরীত বর্তমান (PD): | 2mA |
| থ্রেশহোল্ড কারেন্ট: | 8mA | ফাইবার কাপলিং পাওয়ার: | 1.5mW |
| বিশেষভাবে তুলে ধরা: | TOSA অপটিক্যাল সাবসেম্বলি,LC অপটিক্যাল সাব অ্যাসেম্বলি,10G ট্রান্সমিটার অপটিক্যাল সাবস্যাম্বলি |
||
LC TOSA 1310nm 1550nm FP DFB 1.25G 2.5G 3G 10G ভিডিও SONET SDH Datatelecom
বর্ণনা:

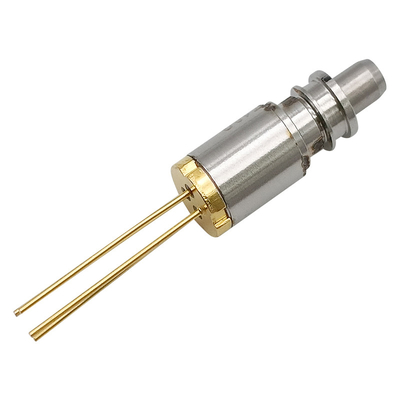

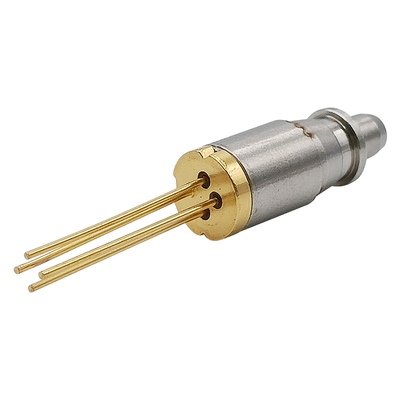

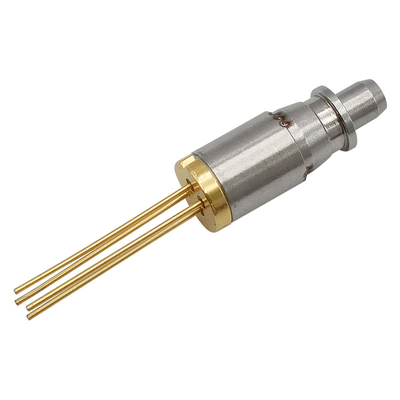

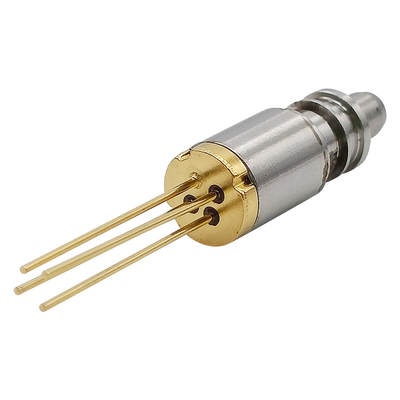

TOSA-1310-FP-3G-LC-10km সিরিজ হল 1310nm InGaAsP/InP MQW-DFB লেজার ডায়োড মডিউল যা ফাইবার অপটিক যোগাযোগ ব্যবস্থার জন্য ডিজাইন করা হয়েছে।এই মডিউলগুলি হল ট্রান্সমিটার অপটিক্যাল সাব-অ্যাসেম্বলি যার নিম্ন থ্রেশহোল্ড কারেন্ট এবং উচ্চ তাপমাত্রায় উচ্চ কার্যক্ষমতা, 155M থেকে 2.5G পর্যন্ত ডেটা হারের স্বল্প পৌঁছানোর অ্যাপ্লিকেশনের জন্য আদর্শভাবে উপযুক্ত।
একটি লেজার ডায়োড একটি InGaAs মনিটর PD, একটি একক-মোড ফাইবার-স্টাব এবং Ǿ1.25 মিমি ফেরুলের সাথে অপটিক্যাল সংযোগকারীর জন্য একটি বিভক্ত হাতা-এর সাথে সমন্বিত একটি Ǿ5.6 মিমি কোঅক্সিয়াল প্যাকেজে মাউন্ট করা হয়।এবং আমরা দুটি সংযোগকারী ধরনের ফাইবার-স্টাব কভারও প্রদান করতে পারি।একটি সিরামিক ইনসুলেটেড, অন্যটি ইনসুলেটেড নয়।যাইহোক, Ǿ2.92mm সহ অপটিক্যাল সংযোগকারীটি সিরামিক এবং ফাইবার-স্টাব কভারটি উত্তাপযুক্ত।
তথ্য বিন্যাস:
| অংশ নং | সংযোগকারী প্রকার | পিনের ধরন | শক্তি | ডেটা রেট | বিচ্ছিন্নকারী |
| OSML-TOSA21BD013 | 2 | এলডি-পিন-2 | 01 | 1.25G | কোনোটিই নয় |
| OSML-TOSA22BD023G | 2 | এলডি-পিন-2 | 02 | 2.5G | একক পর্যায় |
*নোট1: আরও অর্ডারের তথ্যের জন্য, অনুগ্রহ করে নামকরণটি পড়ুন এবং আমাদের সাথে যোগাযোগ করুন।
পরম সর্বোচ্চ রেটিং:
| প্যারামিটার | প্রতীক | রেটিং | ইউনিট |
| সংগ্রহস্থল তাপমাত্রা | Tstg | -40~+100 | ℃ |
| অপারেটিং কেস তাপমাত্রা | শীর্ষ | -40~+85 | ℃ |
| ফরোয়ার্ড কারেন্ট (LD) | আইএফডি | 150 | এমএ |
| বিপরীত ভোল্টেজ (LD) | ভিআরএল | 2 | ভি |
| বিপরীত ভোল্টেজ (PD) | ভিআরপি | 20 | ভি |
| বিপরীত বর্তমান (PD) | আইআরপি | 2 | এমএ |
| সোল্ডারিং তাপমাত্রা (<10 সেকেন্ড) | স্টেম্প | 260 | ℃ |
*দ্রষ্টব্য: এই মানগুলির যেকোন একটিকে অতিক্রম করলে ডিভাইসটি অবিলম্বে ধ্বংস হয়ে যেতে পারে।
বৈদ্যুতিক এবং অপটিক্যাল বৈশিষ্ট্য:
(Pf=1mW, SMF (9.5/125µm), Tc=+25°C, যদি না অন্যথায় উল্লেখ করা হয়।)
| প্যারামিটার | প্রতীক | অবস্থা | মিন. | টাইপ | সর্বোচ্চ | ইউনিট |
| থ্রেশহোল্ড কারেন্ট | ইথ | সিডব্লিউ | - | 8 | 15 | এমএ |
| ফাইবার কাপলিং পাওয়ার | পিএফ | CW, If=Ith+20mA | 1 | 1.5 | 2.5 | mW |
| অপারেটিং ভোল্টেজ | ভিএফ | CW, Tc=-40~+85℃ | - | 1.2 | 1.6 | ভি |
| ঢাল দক্ষতা | সে | CW, গড় (Ith থেকে Ith+20mA) | 0.05 | 0.14 | mW/mA | |
|
সর্বোচ্চ তরঙ্গদৈর্ঘ্য |
λp |
সিডব্লিউ | 1290 | 1310 | 1330 | nm |
| CW, Tc=-40~+85°C | 1265 | 1355 | ||||
|
সাইড মোড দমন অনুপাত |
এসএসআর | CW, Tc=-40~+85°C | 35 | 40 | dB | |
| সময় বৃদ্ধি | tr |
Ib=Ith, 20-80%, Tc=-40~+85°C |
- | 0.05 | এনএস | |
| পতনের সময় | tf |
Ib=Ith, 80-20%, Tc=-40~+85°C |
- | 0.15 | 0.05 | এনএস |
| ট্র্যাকিং ত্রুটি | ΔPf |
আমি ধরে রাখি(@Pf=0.16mW(25°C)) CW, Tc=-40~+85°C |
-1.5 | - | 1.5 | dB |
| বর্তমান মনিটর | আমি |
CW, VrP=5V, Tc=-40~+85°C |
100 | 500 | 900 | uA |
| ডার্ক কারেন্ট মনিটর করুন | আইডি | VrP=5V | - | - | 10 | nA |
| ক্যাপাসিট্যান্স মনিটর করুন | গ | VrP=5V, f=1MHz | - | 10 | 20 | পিএফ |
| সংযোগকারী পুনরাবৃত্তিযোগ্যতা | - | -1 | - | 1 | dB | |
|
অপটিক্যাল আইসোলেশন |
- |
একক পর্যায় | 30 |
dB |
||
| দ্বৈত পর্যায় | 40 |
TOSA প্যাকেজ সিরিজ:
পিন অনুশীলনী:
