পণ্যের বিবরণ:
|
| পণ্যের নাম: | XGPON ONU BOSA | প্যাকেজ: | DFB+APD-TIA |
|---|---|---|---|
| দূরত্ব: | 20 কিমি | ডেটা রেট: | Tx 2.5G/Rx10GG |
| তরঙ্গদৈর্ঘ্য(nm): | TX1270nm/RX1577nm | অপারেটিং টেম্প।(℃): | 0- 75℃ |
| আউটপুট পাওয়ার @25℃: | >2.5mW | সংবেদনশীলতা @25℃: | < -29.5dBm |
| কীওয়ার্ড: | XGPON ONU BOSA, DFB APD, SC APC পিগটেল | ||
| বিশেষভাবে তুলে ধরা: | APC XGPON ONU,BOSA XGPON ONU,DFB UPC পিগটেল৷ |
||

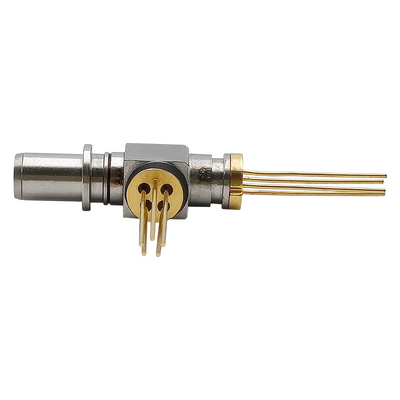

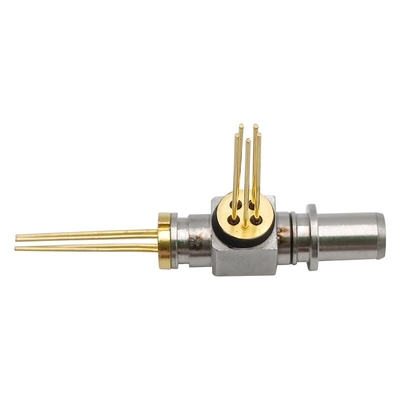

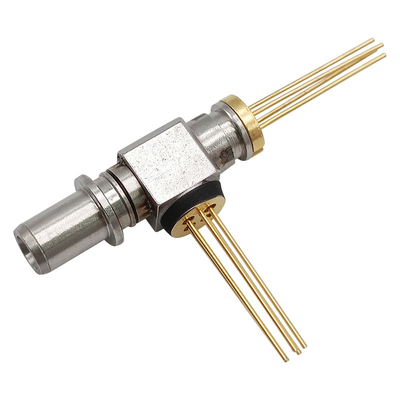

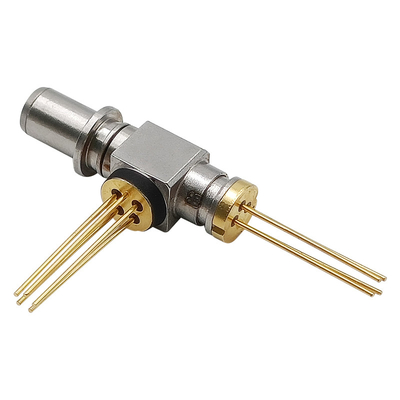

XGPON ONU BOSA N1 SC APC UPC পিগটেল রিসেপ্ট্যাকল TX 1270nm DFB 2.488G 2.5G 2G RX 1577nm APD 9.953G 10G FTTH FTTX
বর্ণনা
এই XGPON BOSA 1270nm ট্রান্সমিটার এবং 1577nm রিসিভার ব্যবহার করে একক ফাইবারে একটি উচ্চ কর্মক্ষমতা অপটিক্যাল সাব-অ্যাসেম্বলি।
ট্রান্সমিটার বিভাগে একটি মাল্টিপল কোয়ান্টাম ওয়েল 1270nm DFB লেজার সমর্থনকারী বার্স্ট-মোড অপারেশন ব্যবহার করে।রিসিভার বিভাগে একটি দীর্ঘ তরঙ্গদৈর্ঘ্য APD চিপ এবং একটি 10Gbps ট্রান্স-ইম্পিডেন্স এমপ্লিফায়ারে নির্মিত একটি TO-ক্যান ব্যবহার করা হয়।CWDM ফিল্টার এবং অপটিক্যাল আইসোলেটর ব্যবহার করে উচ্চ অপটিক্যাল বিচ্ছিন্নতা এবং প্রতিফলন মুক্ত অর্জন করা হয়।
পরম সর্বোচ্চ রেটিং
| আইটেম | ইউনিট | মিন | সর্বোচ্চ | বিঃদ্রঃ |
| LD এর জন্য ফরোয়ার্ড কারেন্ট | এমএ | -- | 120 | |
| LD এর জন্য বিপরীত ভোল্টেজ | ভি | -- | 2 | |
| MPD এর জন্য ফরোয়ার্ড কারেন্ট | এমএ | -- | 2 | |
| MPD এর জন্য বিপরীত ভোল্টেজ | ভি | -- | 20 | |
| এপিডি রিভার্স ভোল্টেজ | ভি | -- | ভিবিআর | |
| টিআইএ সাপ্লাই ভোল্টেজ | ভি | -0.4 | 4 | |
| অপারেটিং টেম্প | °সে | -40 | 85 | |
| সংগ্রহস্থল তাপমাত্রা | °সে | -40 | 85 | |
| স্টোরেজ আপেক্ষিক আর্দ্রতা | % | -- | 85 | |
| সোল্ডারিং তাপমাত্রা | °সে | -- | 260 | (*1) |
| ESD থ্রেশহোল্ড | ভি | 500 |
(*1): লোহা দ্বারা সোল্ডারিং এবং সীসাগুলিতে 10 সেকেন্ডের জন্য
ট্রান্সমিটার ইলেক্ট্রো-অপটিক্যাল বৈশিষ্ট্য (TC=25°C, CW)
| আইটেম | প্রতীক | পরিক্ষামুলক অবস্থা | মিন. | টাইপ | সর্বোচ্চ | ইউনিট |
| ট্রান্সমিটার বিট রেট | -40~85°C | -- | 2.488 | -- | জিবিপিএস | |
| থ্রেশহোল্ড কারেন্ট | ইথ | 25°C | -- | 8 | 15 | এমএ |
| ইথ | -40~85°C | -- | -- | 50 | এমএ | |
| অপটিক্যাল আউটপুট পাওয়ার (*2) | পিএফ | 25°C, If=Ith+20mA | 2.5 | -- | -- | mW |
| পিএফ | 85°C, If=Ith+20mA | 1.5 | -- | -- | mW | |
| ঢাল দক্ষতা | এসই | 25°C, If=Ith+20mA | 0.125 | -- | -- | mW |
| 85°C, If=Ith+20mA | 0.075 | -- | -- | mW | ||
| সম্মুখ বিভবের | ভিএফ | If=Ith+20mA | -- | 1.1 | 1.8 | ভি |
| কেন্দ্রীয় তরঙ্গদৈর্ঘ্য | এলসি | If=Ith+20mA, 25°C | 1260 | 1270 | 1280 | nm |
| সাইড মোড দমন অনুপাত | এসএমএসআর | If=Ith+20mA, -40~85°C | 30 | -- | -- | dB |
| বর্তমান মনিটর | আমি | If=Ith+20mA | 100 | -- | 1200 | এমএ |
| ট্র্যাকিং ত্রুটি (*3) | টি.ই | Tc=-40~85°C | -1.5 | -- | 1.5 | dB |
(*2): 9/125mm SMF এ লঞ্চ করা হয়েছে
(*3): DPf =10x লগ (Pf (Tc) /Pf (25°C)), আমি হোল্ড (@Pf=2.5mW, 25°C)
রিসিভার ইলেক্ট্রো-অপটিক্যাল বৈশিষ্ট্য (TC=25°C, Vcc=3.3V)
| আইটেম | প্রতীক | পরিক্ষামুলক অবস্থা | মিন. | টাইপ | সর্বোচ্চ | ইউনিট |
| সরবরাহ ভোল্টেজ | ভিসিসি | কোন লোড | 3.0 | 3.3 | 3.6 | ভি |
| বিদ্যুত সরবরাহ | আইসিসি | কোন লোড | -- | -- | 50 | এমএ |
| অপারেটিং তরঙ্গদৈর্ঘ্য | l | 1575 | 1577 | 1580 | nm | |
| সংবেদনশীলতা | সেন | 9.953Gbps, NRZ, PRBS23, ER=8.2dB, BER=10E-3 | -- | -- | -২৯.৫ | dBm |
| ওভারলোড | ওএল | -7.0 | -- | -- | dBm | |
| ভাঙ্গন ভোল্টেজ | ভিবিআর | আইডি = 10mA | 22 | -- | 45 | ভি |
| অপটিক্যাল রিটার্ন লস | আরএল | l=1270nm | 10 | -- | -- | dB |
| l=1577nm | 20 | -- | -- | dB | ||
| অপটিক্যাল Crosstalk | এক্স-টক | -- | -45 | -40 | dB | |
| বহিরাগত উত্স থেকে অপটিক্যাল বিচ্ছিন্নতা | আইএসও | l=1260~1560nm | 35 | -- | -- | dB |
| l=1600~1675nm | 35 | -- | -- | dB |
অন্যান্য বৈশিষ্ট্যগুলি
| প্যারামিটার | প্রতীক | মিন. | টাইপ | সর্বোচ্চ | ইউনিট | বিঃদ্রঃ |
| মোড ক্ষেত্র ব্যাস | 8 | 9 | 10 | মিমি | ||
| গ্ল্যাডিং ব্যাস | 123 | 125 | 127 | মিমি | ||
| ফাইবার ম্যাক্রো বেন্ড লস | 0.05 | dB | ব্যাসার্ধ 16 মিমি | |||
| অপটিক্যাল সংযোগকারী সন্নিবেশ ক্ষতি | -- | -- | 0.4 | dB | SC/APC সংযোগকারী | |
| ফাইবার নমন ব্যাসার্ধ | 25 | -- | -- | মিমি | ||
| ফাইবার ব্যাস | 0.8 | 0.9 | 1.0 | মিমি | ||
| ফাইবার দৈর্ঘ্য | 280 | -- | 340 | মিমি | এল | |
| এলডি অ্যাসেম্বলিতে ফোর্স টানুন | 30 | -- | -- | কেজিওয়াট | ||
| APD সমাবেশে বাহিনী টানুন | 15 | -- | -- | কেজিওয়াট | ||
| XY ঢালাই উপর শিয়ার শক্তি | 30 | -- | -- | কেজিওয়াট | ||
| ফাইবার পিগটেইলে টেনশন ফোর্স | 5 | -- | -- | এন |
(*4): IPC-8497-1 এর সাথে সংযোগকারী ফাইবার এন্ড ফেস অ্যাকর্ড
মাত্রা রূপরেখা
বৈশিষ্ট্য
স্ট্যান্ডার্ড
আবেদন
