পণ্যের বিবরণ:
|
| পণ্যের নাম: | GPON SFP ট্রান্সসিভার | টাইপ: | ক্লাস ডি 8dBm |
|---|---|---|---|
| ডেটা রেট (Gb/s): | TX2.5Gb/s/RX1.25Gb/s | তরঙ্গদৈর্ঘ্য: | 1490nm-TX/1310nm-RX |
| সংযোগকারী: | সিমপ্লেক্স এসসি | ডায়াগনস্টিক: | সমর্থিত |
| কীওয়ার্ড: | +8dBm ক্লাস D GPON OLT SFP ট্রান্সসিভার মডিউল | ||
| বিশেষভাবে তুলে ধরা: | SFP GPON OLT ট্রান্সসিভার,DDM GPON OLT ট্রান্সসিভার,8dBm অপটিক্যাল মডিউল |
||

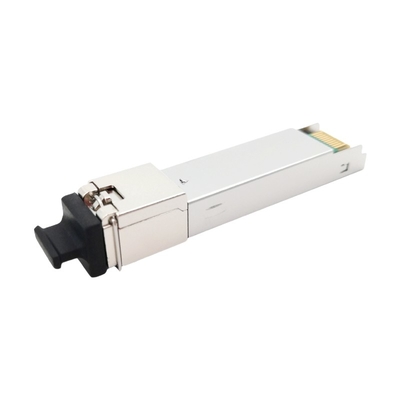

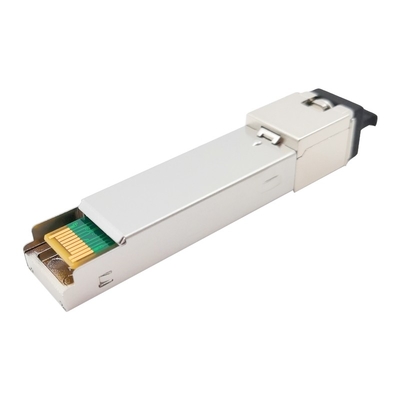

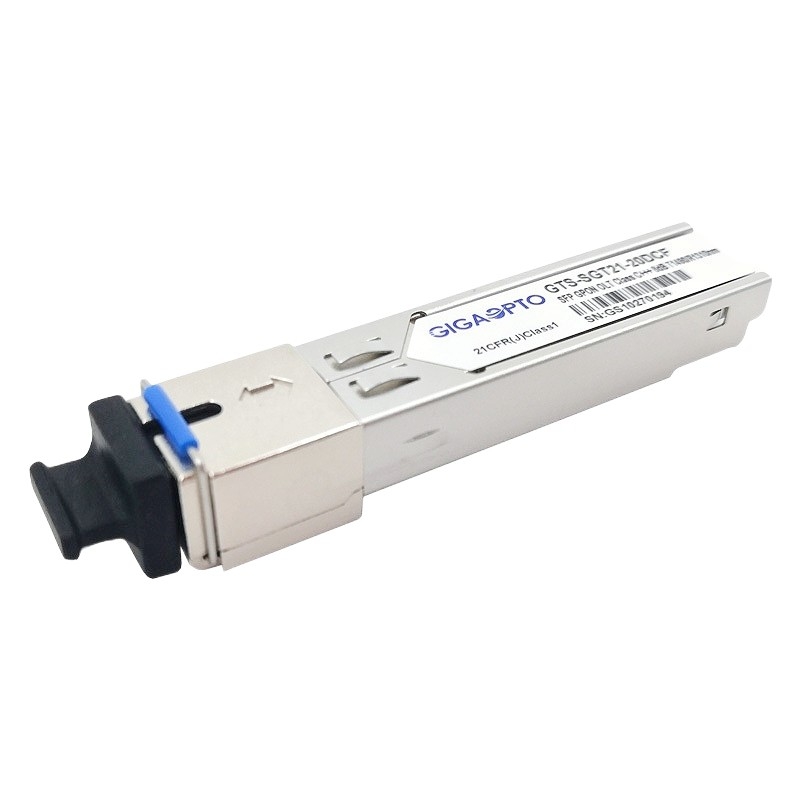

GPON OLT SFP ক্লাসডি TX পাওয়ার 8dBm ট্রান্সসিভার মডিউল পার্ট নম্বর GTS-SGT21-20DCF
বর্ণনা
এই 8dBm Tx পাওয়ার GPON OLT SFP 1.244Gbps আপস্ট্রিম এবং 2.488Gbps ডাউনস্ট্রিম সহ অপটিক্যাল লাইন টার্মিনাল (OLT) অ্যাপ্লিকেশনের জন্য ITU G.984.2 ক্লাস D/C+++ প্রয়োজনীয়তার সাথে সম্পূর্ণ সঙ্গতিপূর্ণ।
এই GPON D SFP প্যাকেজিং মডিউলটিতে রয়েছে 1490nm একটানা-মোড 2.488Gbps DFB ট্রান্সমিটার, 1310nm বার্স্ট-মোড 1.244Gbps APD রিসিভার, প্রিমপ্লিফায়ার এবং WDM ফিল্টার একটি হাই-ইন্টিগ্রেটেড অপটিক্যাল সাব-অ্যাসে।এটি একটি ক্লাস 1 লেজার পণ্য যা IEC 60825-1 এবং IEC 60825-2 মেনে চলে এবং এটি MSA SFP, SFF-8472 এবং ROHS6 অনুগত৷
স্পেসিফিকেশন
| পণ্যের নাম | GPON OLT SFP মডিউল | ক্লাসটাইপ | ক্লাস D/C+++ |
| প্যাকেজিং | এসএফপি | পাওয়ার সাপ্লাই ভোল্টেজ | +3.3V |
| সংযোগকারী | এসসি সিমপ্লেক্স | সর্বোচ্চপৌঁছানো | 20 কিমি |
| DDM/DOM | সমর্থিত | ফাইবারটাইপ | একক মোড ফাইবার |
| ওয়ারেন্টি | 3 বছর | অপারেটিং তাপমাত্রা | -5~70°C/ -40~85°C |
| ডেটা রেট (TX) | 2.488Gbps | ডেটা রেট (RX) | 1.244Gbps |
| তরঙ্গদৈর্ঘ্য (TX) | 1490nm | তরঙ্গদৈর্ঘ্য (RX) | 1310nm |
| শক্তিখরচ | <1.5W | মোট বর্তমান | 450mA (সর্বোচ্চ) |
| ট্রান্সমিটার | ডিএফবি | রিসিভার | এপিডি |
| TXআউটশক্তি (dBm) | +6.0~+10.0dBm | আরএক্সসংবেদনশীলতা | < -32.0dBm |
| Ext.অনুপাত | >8.2dB | রিসিভারওভারলোড | >-15dBm |
| প্রোটোকল | SFF-8472, ITUT-984.2 | ||
বৈশিষ্ট্য
আবেদন
মান
| অপটিক্যাল ট্রান্সমিটার বৈশিষ্ট্য | ||||||
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| চালু করা শক্তি (গড়) | পৃআউট | +6 | +৮ | +10 | dBm | |
| অপারেটিং তরঙ্গদৈর্ঘ্য পরিসীমা | λগ | 1480 | 1500 | nm | ||
| বর্ণালী প্রস্থ (-20dB) | ∆λ | 1 | nm | |||
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | ||||
| বিলুপ্তির অনুপাত | ইআর | 8.2 | dB | পিআরবিএস 223-1+72CID @2.488Gbit/s | ||
| ট্রান্সমিটার এবং ডিসপারসন পেনাল্টি | টিডিপি | 1 | dB | 20km SMF এ প্রেরণ | ||
| TX নিষ্ক্রিয় করার পরে অপটিক্যাল আউটপুট পাওয়ার | পৃডিআইএস | -39 | dBm | |||
| আউটপুট আই ডায়াগ্রাম | ITU-T G.984.2 এর সাথে সঙ্গতিপূর্ণ | |||||
| ট্রান্সমিটার প্রতিফলন | -10 | dB | ||||
| অপটিক্যাল রিসিভার বৈশিষ্ট্য | ||||||
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| তরঙ্গদৈর্ঘ্য পরিসীমা | λগ | 1260 | 1360 | nm | ||
| রিসিভার সংবেদনশীলতা | সেন | -32 | dBm | নোট 1 | ||
| অপটিক্যাল পাওয়ার ইনপুট ওভারলোড | SAT | -15 | dBm | নোট 1 | ||
| গতিশীল পরিসীমা | 15 | dB | চিত্র 1 | |||
| রিসিভার প্রতিফলন | -15 | dB | ||||
সাধারণ অ্যাপ্লিকেশন সার্কিট
EEPROMমেমরি ম্যাপ
EEPROM সিরিয়াল আইডি মেমরি বিষয়বস্তু
অপটিক্যাল ট্রান্সসিভারে একটি EEPROM থাকে।এটি পরিশীলিত সনাক্তকরণ তথ্যে অ্যাক্সেস প্রদান করে যা ট্রান্সসিভারের ক্ষমতা, মানক ইন্টারফেস, প্রস্তুতকারক এবং অন্যান্য তথ্য বর্ণনা করে।যখন সিরিয়াল প্রোটোকল সক্রিয় করা হয়, হোস্ট সিরিয়াল ঘড়ি সংকেত (SCL, Mod Def 1) তৈরি করে।ইতিবাচক প্রান্ত ঘড়ি EEPROM-এর সেগমেন্টে ডেটা ক্লক করে যেগুলি SFP ট্রান্সসিভারের মধ্যে সুরক্ষিত নয়।নেতিবাচক প্রান্ত ঘড়ি SFP ট্রান্সসিভার থেকে ডেটা।সিরিয়াল ডেটা সংকেত (SDA, Mod Def 2) সিরিয়াল ডেটা স্থানান্তরের জন্য দ্বি-দিকনির্দেশক।হোস্ট সিরিয়াল প্রোটোকল অ্যাক্টিভেশনের শুরু এবং শেষ চিহ্নিত করতে SCL-এর সাথে SDA ব্যবহার করে।স্মৃতিগুলিকে 8-বিট ডেটা শব্দের একটি সিরিজ হিসাবে সংগঠিত করা হয়েছে যা পৃথকভাবে বা ক্রমানুসারে সম্বোধন করা যেতে পারে।
মডিউল বর্তমান অপারেটিং অবস্থা সম্পর্কে ডায়গনিস্টিক তথ্য প্রদান করে।ট্রান্সসিভার অভ্যন্তরীণ অ্যানালগ সংকেতগুলির ডিজিটাইজেশনের মাধ্যমে এই ডায়াগনস্টিক ডেটা তৈরি করে।ক্যালিব্রেশন এবং অ্যালার্ম/সতর্কতা থ্রেশহোল্ড ডেটা ডিভাইস তৈরির সময় লেখা হয়।পাওয়ার মনিটরিং, ট্রান্সমিটেড পাওয়ার মনিটরিং, বায়াস কারেন্ট মনিটরিং, সাপ্লাই ভোল্টেজ মনিটরিং এবং টেম্পারেচার মনিটরিং সবই বাস্তবায়িত হয়।ডায়াগনস্টিক ডেটা হল কাঁচা A/D মান এবং EEPROM অবস্থানে 56 - 95 ওয়্যার সিরিয়াল বাস অ্যাড্রেস A2h-এ সংরক্ষিত ক্রমাঙ্কন ধ্রুবক ব্যবহার করে বাস্তব বিশ্বের এককে রূপান্তর করতে হবে।ডিজিটাল ডায়াগনস্টিক মেমরি ম্যাপ নির্দিষ্ট ডেটা ক্ষেত্রগুলি নিম্নলিখিত হিসাবে সংজ্ঞায়িত করে।
তথ্য বিন্যাস- গিগাওপ্টোর GPON OLT SFP সিরিজ(DFB+APDTX-2.488জিবিপিএস/RX-1.244জিবিপিএস/TX-1490nm/RX-1310nmএসসি সিমপ্লেক্স)
| P/N | ক্লাস | Tx পাওয়ার | Rx সংবেদনশীলতা | তাপমাত্রা |
| GTS-SGT21-20DCB | বি+ | +1.5~+5.0dBm | < -28.0dBm | কম |
| GTS-SGT21-20DIB | বি+ | +1.5~+5.0dBm | < -28.0dBm | ইন্ড. |
| GTS-SGT21-20DCC | সি+ | +3.0~+7.0dBm | < -30.0dBm | কম |
| GTS-SGT21-20DIC | সি+ | +3.0~+7.0dBm | < -30.0dBm | ইন্ড. |
| GTS-SGT21-20DCD | সি++ | +4.5~+10.0dBm | < -31.0dBm | কম |
| GTS-SGT21-20DID | সি++ | +4.5~+10.0dBm | < -31.0dBm | ইন্ড. |
| GTS-SGT21-20DCE | সি+++ / ডি | +6.0~+10.0dBm | < -32.0dBm | কম |
| GTS-SGT21-20DIE | সি+++ / ডি | +6.0~+10.0dBm | < -32.0dBm | ইন্ড. |
| বিঃদ্রঃ | OEM/ODM সমর্থিত, আপনি সর্বদা আমাদের সাথে যোগাযোগ করতে স্বাগতম। | |||
