পণ্যের বিবরণ:
|
| পণ্যের নাম: | QSFP 40GBASE-LR4L | বিট-রেট: | 40Gbps |
|---|---|---|---|
| তরঙ্গদৈর্ঘ্য: | 1310nm CWDM (1270nm-1330nm) | ফাইবার টাইপ: | এসএমএফ |
| এলডি/পিডি টাইপ: | ডিএফবি/পিন | সংক্রমণ: | 2 কিমি |
| সংযোগকারী: | ডুপ্লেক্স এলসি | ওয়ারেন্টি: | 36 মাস |
| লক্ষণীয় করা: | QSFP+ 40GbE LR4L 2km LC রিসেপ্ট্যাকল DOM-এর জন্য | ||
| বিশেষভাবে তুলে ধরা: | QSFP+ অপটিক্যাল ফাইবার ট্রান্সসিভার,DOM অপটিক্যাল ফাইবার ট্রান্সসিভার,এলসি ফাইবার ট্রান্সসিভার |
||

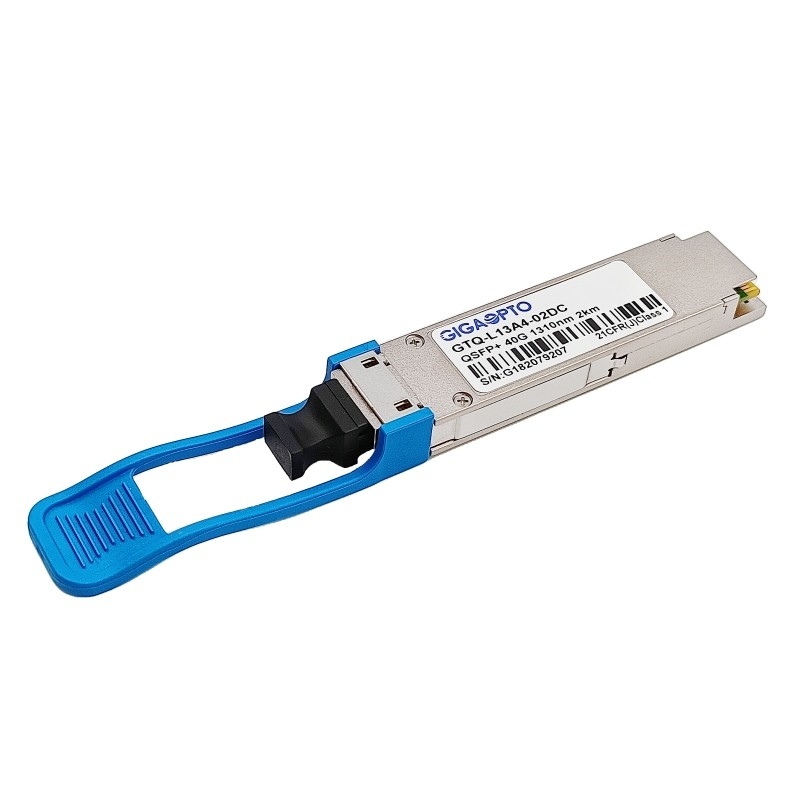

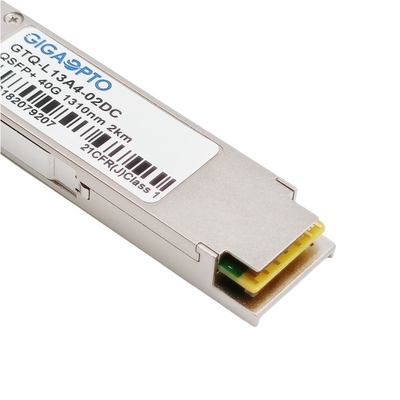

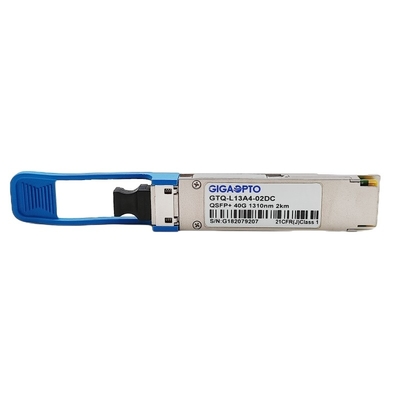

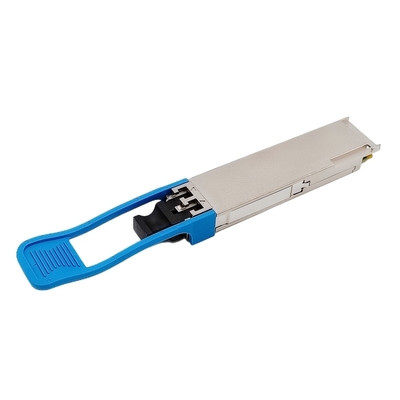

QSFP+ 40GBASE-LR4L 1310nm 2km DOM ডুপ্লেক্স LC SMF অপটিক্যাল ট্রান্সসিভার মডিউলইথারনেট এবং ডেটা সেন্টারের জন্য
বর্ণনা
Gigaopto-এর GTQ-L13A4-02DC QSFP LR4 Lite ট্রান্সসিভার হল একটি মডিউল যা 2km অপটিক্যাল যোগাযোগ অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।ডিজাইনটি IEEE P802.3ba স্ট্যান্ডার্ডের 40GBASE-LR4-এর সাথে সঙ্গতিপূর্ণ।
মডিউলটি 10.3125Gb/s বৈদ্যুতিক ডেটার 4টি ইনপুট চ্যানেলকে 4 CWDM অপটিক্যাল সিগন্যালে রূপান্তরিত করে এবং 40Gb/s অপটিক্যাল ট্রান্সমিশনের জন্য একটি একক চ্যানেলে মাল্টিপ্লেক্স করে।বিপরীতভাবে, রিসিভারের দিকে, মডিউলটি অপটিক্যালি একটি 40Gb/s ইনপুটকে 4টি CWDM চ্যানেল সিগন্যালে ডিমাল্টিপ্লেক্স করে এবং সেগুলিকে 4টি চ্যানেল আউটপুট বৈদ্যুতিক ডেটাতে রূপান্তর করে।
4টি CWDM চ্যানেলের কেন্দ্রীয় তরঙ্গদৈর্ঘ্য হল 1271, 1291, 1311 এবং 1331nm ITU-T G.694.2-তে সংজ্ঞায়িত CWDM তরঙ্গদৈর্ঘ্য গ্রিডের সদস্য হিসেবে।এতে অপটিক্যাল ইন্টারফেসের জন্য একটি ডুপ্লেক্স এলসি সংযোগকারী এবং বৈদ্যুতিক ইন্টারফেসের জন্য একটি 38-পিন সংযোগকারী রয়েছে।দীর্ঘ দূরত্বের সিস্টেমে অপটিক্যাল বিচ্ছুরণ কমাতে, এই মডিউলে একক-মোড ফাইবার (SMF) প্রয়োগ করতে হবে।
পণ্যটি QSFP+ মাল্টি-সোর্স চুক্তি (MSA) অনুযায়ী ফর্ম ফ্যাক্টর, অপটিক্যাল/ইলেক্ট্রিক্যাল সংযোগ এবং ডিজিটাল ডায়াগনস্টিক ইন্টারফেস দিয়ে ডিজাইন করা হয়েছে।এটি তাপমাত্রা, আর্দ্রতা এবং EMI হস্তক্ষেপ সহ কঠোরতম বাহ্যিক অপারেটিং শর্তগুলি পূরণ করার জন্য ডিজাইন করা হয়েছে।
স্পেসিফিকেশন
| প্যাকেজ | QSFP | ডেটা স্পিড | 41.2Gbps (4×10.3Gbps) |
| কেন্দ্র তরঙ্গদৈর্ঘ্য | 1310nm CWDM | সর্বোচ্চ পৌঁছান | 2 কিমি |
| ইন্টারফেস | এলসি ডুপ্লেক্স | ফাইবার টাইপ | এসএমএফ |
| ট্রান্সমিটারের ধরন | ডিএফবি | রিসিভার টাইপ | পিন |
| প্রতি লেনে TX পাওয়ার | -7~2.3dBm | প্রতি লেনে RX সংবেদনশীলতা | <-11.5dBm |
| পাওয়ার-বাজেট | 4.5dB | আরএক্স ওভারলোড | >2.3dBm |
| বিদ্যুৎ অপচয় | ≤3.5W | বিলুপ্তির অনুপাত | >3.5dB |
| হোস্ট FEC | সমর্থিত | বিট ত্রুটি অনুপাত (BER) | 1E-12 |
| DOM | সমর্থিত | অপারেটিং তাপমাত্রা | 0 থেকে 70°C (32 থেকে 158°F) |
| OEM/ODM | সমর্থিত | বিটিএমএফ | 5,000,000 ঘন্টা |
| প্রোটোকল | 40G ইথারনেট, ইনফিনিব্যান্ড ফাইবার চ্যানেল, SATA/SAS3, MSA অনুগত | ||
বৈশিষ্ট্য
আবেদন
স্ট্যান্ডার্ড
বৈদ্যুতিক বিবরণ
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| শক্তি খরচ | 3.5 | ডব্লিউ | ||||
| বিদ্যুত সরবরাহ | আইসিসি | 1.1 | ক | |||
| ট্রান্সসিভার পাওয়ার-অন ইনিশিয়ালাইজেশন সময় | 2000 | মাইক্রোসফট | 1 | |||
| ট্রান্সমিটার (প্রতিটি লেন) | ||||||
| একক-এন্ডেড ইনপুট ভোল্টেজ সহনশীলতা (নোট 2) | -0.3 | 4.0 | ভি | TP1 সংকেত উল্লেখ করা হয়েছে | ||
| এসি কমন মোড ইনপুট ভোল্টেজ সহনশীলতা | 15 | mV | আরএমএস | |||
| ডিফারেনশিয়াল ইনপুট ভোল্টেজ | 50 | mVpp | লোসা | |||
| সুইং থ্রেশহোল্ড | থ্রেশহোল্ড | |||||
| ডিফারেনশিয়াল ইনপুট ভোল্টেজ সুইং | জিন, পিপি | 190 | - | 700 | mVpp | - |
| ডিফারেনশিয়াল ইনপুট প্রতিবন্ধকতা | জিন | 90 | 100 | 110 | ওম | - |
| রিসিভার (প্রতিটি লেন) | ||||||
| একক শেষ আউটপুট ভোল্টেজ | -0.3 | 4.0 | ভি | সাধারণ সংকেত উল্লেখ করা হয়েছে | ||
| এসি কমন মোড আউটপুট ভোল্টেজ | 7.5 | mV | আরএমএস | |||
| ডিফারেনশিয়াল আউটপুট ভোল্টেজ সুইং | Zout, pp | 300 | 850 | mVpp | ||
| ডিফারেনশিয়াল আউটপুট প্রতিবন্ধকতা | Zout | 90 | 100 | 110 | ওম | |
অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য |
|
লেন তরঙ্গদৈর্ঘ্য |
L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| ট্রান্সমিটার | ||||||
| এসএমএসআর | এসএমএসআর | 30 | dB | |||
| মোট গড় লঞ্চ শক্তি | পৃটি | 8.3 | dBm | |||
| গড় লঞ্চ পাওয়ার, প্রতিটি লেন | PAVG | -7.0 | 2.3 | dBm | ||
| ওএমএ, প্রতিটি লেন | পোমা | -6.0 | 3.5 | dBm | 1 | |
| যেকোনো দুই লেনের (ওএমএ) মধ্যে লঞ্চ পাওয়ারের পার্থক্য | Ptx, পার্থক্য | 6.5 | dB | |||
|
OMA বিয়োগ ট্রান্সমিটার এবং ডিসপারসন পেনাল্টিতে পাওয়ার চালু করুন (টিডিপি), প্রতিটি লেন |
-6.8 |
dBm |
||||
| টিডিপি, প্রতিটি লেন | টিডিপি | 2.6 | dB | |||
| বিলুপ্তির অনুপাত | ইআর | 3.5 | dB | |||
| RIN20ওএমএ | RIN | -128 | dB/Hz | |||
| অপটিক্যাল রিটার্ন লস টলারেন্স | TOL | 20 | dB | |||
| ট্রান্সমিটার প্রতিফলন | আরটি | -12 | dB | |||
| চোখের মাস্ক{X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | 2 | ||||
| গড় লঞ্চ পাওয়ার অফ ট্রান্সমিটার, প্রতিটি লেন | পফ | -30 | dBm | |||
| রিসিভার | ||||||
| ক্ষতির থ্রেশহোল্ড, প্রতিটি লেন | THd | 4.5 | dBm | 3 | ||
| মোট গড় পাওয়ার পাওয়ার | 8.3 | dBm | ||||
| গড় রিসিভ পাওয়ার, প্রতিটি লেন | -11.6 | 2.3 | dBm | |||
| পাওয়ার পাওয়ার (ওএমএ), প্রতিটি লেন | 3.5 | dBm | ||||
| রিসিভার সংবেদনশীলতা (ওএমএ), প্রতিটি লেন | সেন | -11.5 | dBm | |||
| LOS দাবি | লোসা | -28 | dBm | |||
| LOS ডেজার্ট | LOSD | -15 | dBm | |||
| LOS হিস্টেরেসিস | লোশ | 0.5 | dB | |||
| রিসিভার বৈদ্যুতিক 3 dB উপরের কাটঅফ ফ্রিকোয়েন্সি, প্রতিটি লেন | এফসি | 12.3 | GHz | |||
বিঃদ্রঃ:
1. TDP < 1 dB হলেও, OMA মিন অবশ্যই এখানে উল্লেখিত ন্যূনতম মান অতিক্রম করতে হবে।
2. নীচের চিত্র 2 দেখুন।
3. রিসিভার একটি লেনের এই শক্তি স্তরের একটি মড্যুলেটেড অপটিক্যাল ইনপুট সিগন্যালের ক্রমাগত এক্সপোজার, ক্ষতি ছাড়াই সহ্য করতে সক্ষম হবে।রিসিভারকে এই ইনপুট পাওয়ারে সঠিকভাবে কাজ করতে হবে না।
4. BER = 1x10 এর জন্য রিসিভার ইনপুটে কনফর্মেন্স টেস্ট সিগন্যাল দিয়ে পরিমাপ করা হয়-12.
5. স্ট্রেসড রিসিভারের সংবেদনশীলতা পরিমাপের জন্য উল্লম্ব চোখ বন্ধ করার শাস্তি এবং স্ট্রেসড আই জিটার হল পরীক্ষার শর্ত।তারা রিসিভার বৈশিষ্ট্য নয়.
সামঞ্জস্য
Gigaopto এর অপটিক্যাল ট্রান্সসিভারগুলি সমস্ত প্রধান সুইচ ব্র্যান্ডের সাথে 100% সামঞ্জস্যপূর্ণ এবং OEM ডিভাইসগুলির ক্ষতি করবে না।
আমাদের পণ্যের গুণমান এবং সামঞ্জস্যতা নিশ্চিত করার জন্য, গ্রাহকদের কাছে সরবরাহের আগে প্রতিটি পণ্য সংশ্লিষ্ট সরঞ্জামগুলিতে সাবধানে পরীক্ষা করা হয়।
এই GTQ-L13A4-02DC সামঞ্জস্যের জন্য, অনুগ্রহ করে P/N চিঠিপত্রের সারণী দেখুন।আপনি যে ব্র্যান্ড এবং অংশ নম্বরটি খুঁজছেন তা যদি নীচে তালিকাভুক্ত না থাকে, তাহলে অনুগ্রহ করে আমাদের জানান এবং আমরা আপনাকে আরও বিশদ বিবরণ দিতে পেরে আনন্দিত হব।
| সঙ্গতিপূর্ণ ব্র্যান্ড/পার্ট নম্বর | |||
| ব্র্যান্ড | অংশসংখ্যা | ব্র্যান্ড | অংশসংখ্যা |
| গিগাওপ্টো | GTQ-L13A4-02DC | আরিস্তা | QSFP-40G-LRL4 |
| সিসকো | WSP-Q40GLR4L | HW | 02311YVB |
| চরম | 10334 | জুনিপার | JNP-QSFP-40GE-IR4 |
| HPE H3C | JL286A | ব্রোকেড | 40G-QSFP-LR4L |
| ডি-লিংক | DEM-QX02Q-IR4 | মেলানক্স | MC2210511-IR4 |
| F5 নেটওয়ার্ক | F5-UPG-QSFP+IR4 | ফরটিনেট | FG-TRAN-QSFP+IR |
| আভাগো | QSFP-40GE-IR4 | পালো অল্টো নেটওয়ার্কস | PAN-40G-QSFP-LX4 |
| H3C | QSFP-40G-LR4L-WDM1300 | MikroTik | Q+31DLC2D |
| মিত্র টেলিসিস | QSFPIR4 | চেলসিও | SM40G-IR |
| এজ-কোর | ET6401-IR4 | এমআরভি | QSFP-40G-IR |
| ইন্টেল | QSFP-IR4-40G | সিয়েনা | QSFP-40GE-IR4 |
| চেক পয়েন্ট | CPAC-TR-40IR-SSM160-QSFP-C | AvayA | AA1404001-E6 |
প্যাকেজের মাত্রা
মডিউলটি QSFP+ MSA স্পেসিফিকেশনের সাথে অভিযোগ করার জন্য ডিজাইন করা হয়েছে।প্যাকেজের মাত্রা SFF-8436-এ নির্দিষ্ট করা আছে।
আমাদের QSFP+ 40GBASE ট্রান্সসিভার সিরিজের আরও জন্য, অনুগ্রহ করে নিম্নলিখিত ফর্মটি দেখুন
| P/N | বর্ণনা | তরঙ্গ দৈর্ঘ্য | পৌঁছানো | TX/RX | TX পাওয়ার (dBm) | Rx সেন্স। (dBm) | সংযোগকারী |
| GTQ-M85A4-02DC | 40G SR4 | 850nm | 150 মি | ভিসিএসইএল/পিন | -7.6~2.4 | <-9.5 | MTP/MPO-12 |
| GTQ-B08A4-02DC | 40G SR BiDi | 850/900nm | 150 মি | ভিসিএসইএল/পিন | -4~5 | <-11 | এলসি |
| GTQ-B08A4-04DC | 40G eSR4 | 850nm | 300 মি | ভিসিএসইএল/পিন | -7.5~0 | <-11 | MTP/MPO-12 |
| GTQ-M13A4-02DC | 40G PSM IR4 | 1310nm | 1.4 কিমি | ডিএফবি/পিন | -5.5~+1.5 | <-11.5 | MTP/MPO-12 |
| GTQ-L13A4-M2DC | 40GBASE-UNIV | 1310nm | 150মি/2কিমি | ডিএফবি/পিন | -7~4.3/-10~2.3 | <-10/<-13.7 | এলসি |
| GTQ-L13A4-02DC | 40G LR4 Lite | 1310nm CWDM | 2 কিমি | ডিএফবি/পিন | -7~2.3 | <-11.5 | এলসি |
| GTQ-M13A4-10DC | 40G LR4 | 1310nm CWDM | 10 কিমি | ডিএফবি/পিন | -7~2.3 | <-11.5 | এলসি |
| GTQ-M13A4-10DC | 40G PSM4 | 1310nm | 10 কিমি | ডিএফবি/পিন | -6~-1 | <-14.4 | MTP/MPO-12 |
| GTQ-M13A4-20DC | 40G eLR4 | 1310nm CWDM | 20 কিমি | ডিএফবি/পিন | -4.5~2.3 | <-12.5 | এলসি |
| GTQ-B13A4-40DC | 40G ER4 | 1310nm CWDM | 40 কিমি | ডিএফবি/এপিডি | -2.7~4.5 | <-২১.২ | এলসি |
| GTQ-M13A4-02DC | 40G PSM4 Lite | 1310nm | 2 কিমি | ডিএফবি/পিন | -6~-1 | <-14.4 | MTP/MPO-12 |
| GTQ-B13A4-30DC | 40G ER4 Lite | 1310nm CWDM | 30 কিমি | ডিএফবি/এপিডি | -3.7~4.5 | <-18 | এলসি |
